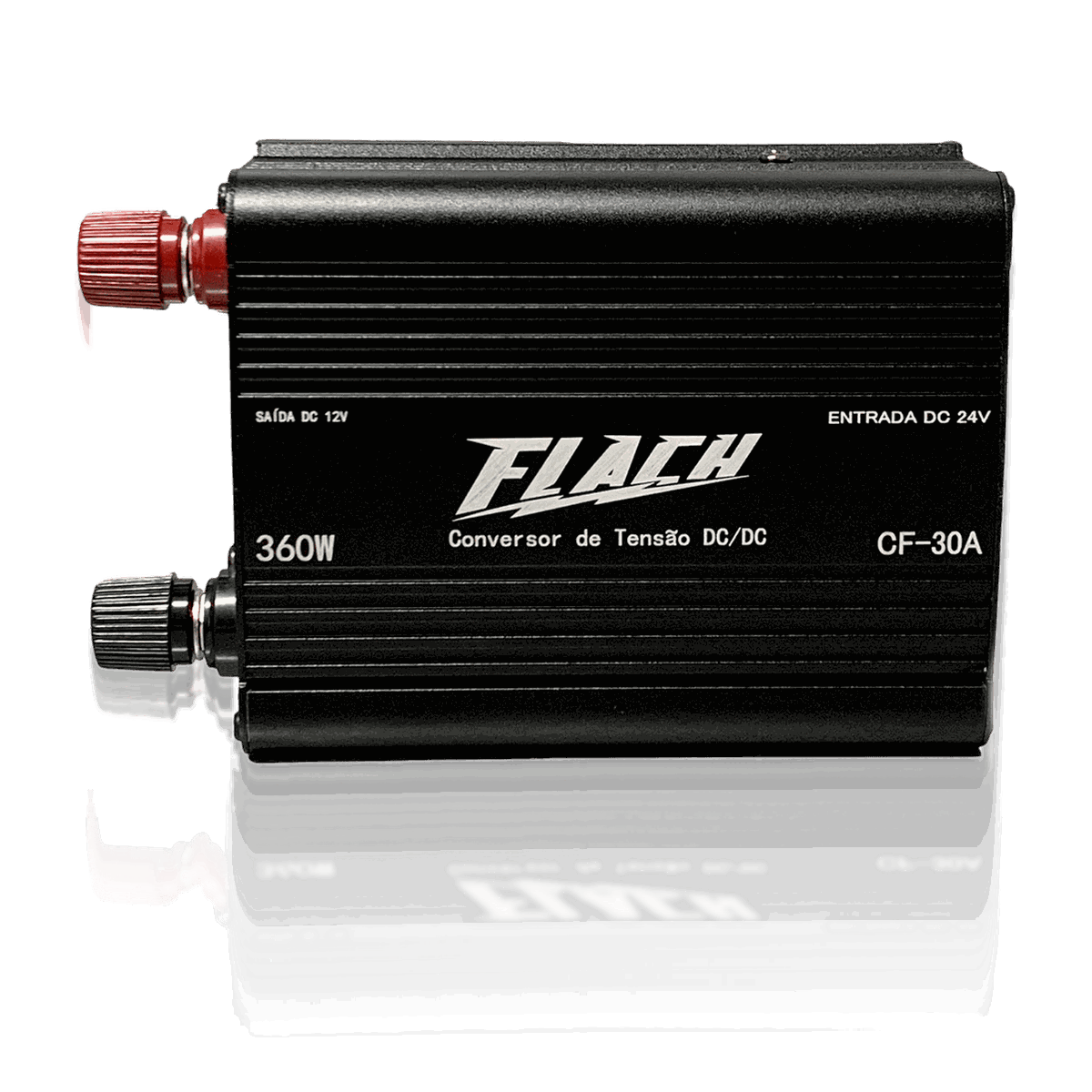

Conversor de Tensão CF-30A

Conversor 24 para 12 volts, tensão presente em veículos de grande porte possibilitando a instalação de acessórios automotivos 12 volts como câmeras de ré, sensor de estacionamento, rádios, dvd, amplificador ou qualquer instalação 24VDC para 12VDC.

Potência

360W / 30A

Tensão de Entrada

24 VDC

Tensão de Saída

12 VDC +- 0,5V

Eficiência

90~93%

Temperatura de Funcionamento

0~50°C

Proteção Alta Temperatura

>75°C

Proteção baixa tensão

>21 VDC

Proteção alta tensão

>30 VDC

Proteção de Sobrecarga

>100%

A: 65mm; L

170mm; C: 140mm.

Peso

532 g

Garantia

1 (um) ano.

MANUAL DO CONVERSOR DE TENSÃO DC/DC

• APRESENTAÇÃO

Parabéns! Você acaba de adquirir um produto inovador com tecnologia avançada capaz de converter a tensão DC 24V para DC 12V. Este conversor pode ser amplamente utilizado em todos os tipos de aparelhos elétricos cuja classificação de tensão seja DC 12V.

Este produto não se destina à utilização por pessoas (inclusive crianças) com capacidade física, sensorial ou mental reduzida, ou por pessoas sem experiência ou conhecimento, a menos que tenham recebido instruções para a utilização do aparelho ou estejam sob supervisão de uma pessoa responsável pela segurança. Recomenda-se que as crianças sejam vigiadas para assegurar que não estejam brincando com o aparelho.

Este aparelho contém classe de proteção IPX0. Produto destinado ao uso interno, protegido de sol, chuva e umidade. Mantenha em local seco e ventilado. É próprio para operação em temperaturas entre -0°C e 50°C. Após uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos suscetíveis ao calor afastados do conversor.

Certifique-se de que a tensão da bateria é compatível com a entrada do conversor. Nunca ligue a saída do conector diretamente na bateria.

Desligue o conversor antes de fazer ou remover a conexão com a bateria. Aviso: Gases explosivos podem ser gerados pela bateria. Evite faíscas e chamas. Garanta ventilação adequada durante o carregamento. A bateria deve ser colocada em área bem ventilada.

• Limpe o polo da bateria, se necessário, antes de conectar os cabos do conversor.
• Nunca tente fazer manutenção do produto. Em caso de defeitos, procure um técnico ou pessoa autorizada.

Certifique-se de que a tensão e a potência dos equipamentos ligados ao conversor estão dentro do escopo rotulado no conversor.

Ao conectar a bateria ao conversor, utilize sempre o cabo que acompanha o produto. Cabos não adequados podem causar perda de eficiência no funcionamento.

INSTALAÇÃO E OPERAÇÃO

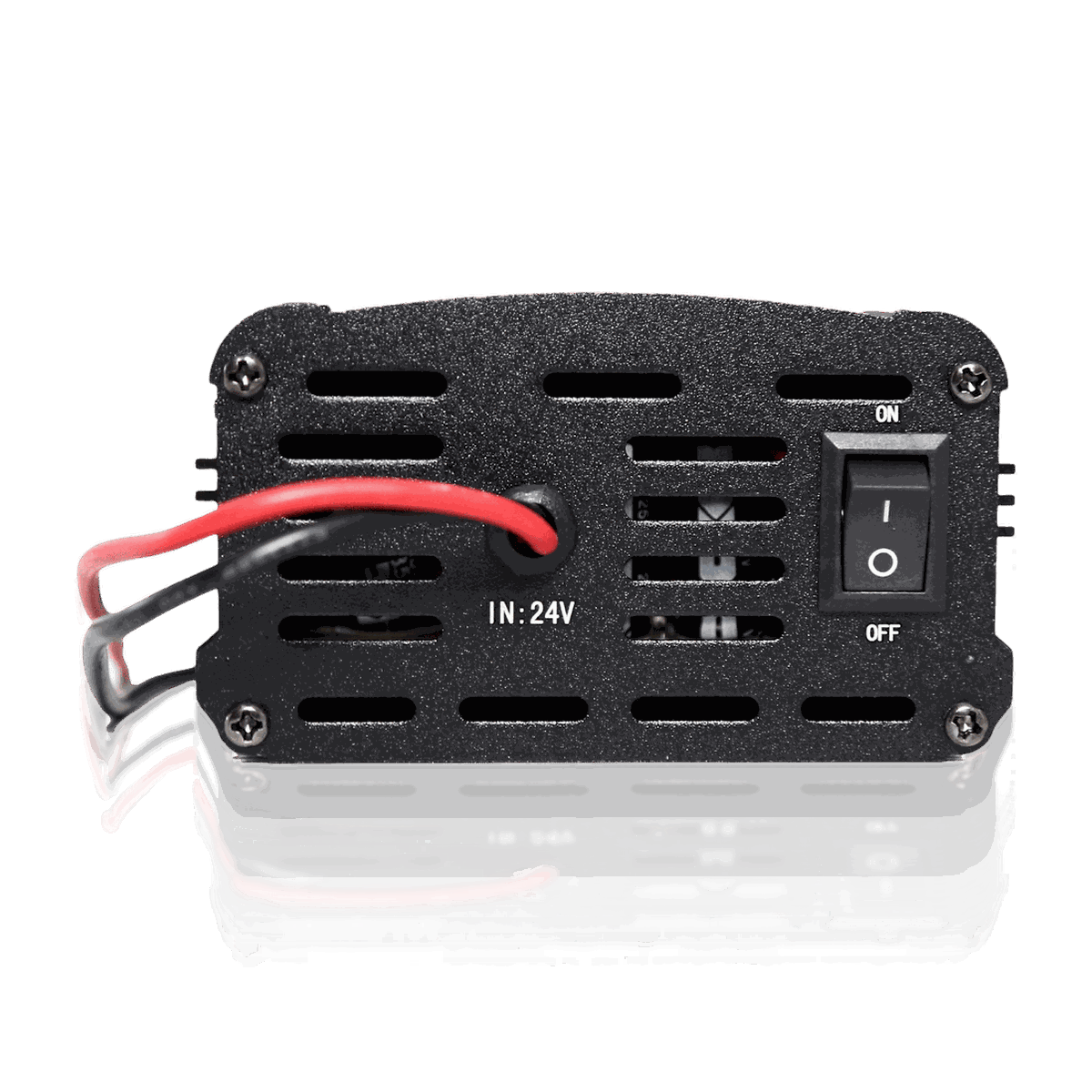

• Conecte a entrada do conversor DC 24V com a bateria de 24V.

Observação

Caso precise aumentar o comprimento dos cabos, dimensione a bitola de acordo com a potência do conversor.

• Instale o fusível de proteção no cabo vermelho da entrada DC 24V do conversor antes de ligar à bateria.

O cabo vermelho no polo positivo (+)

O cabo preto no polo negativo (-)

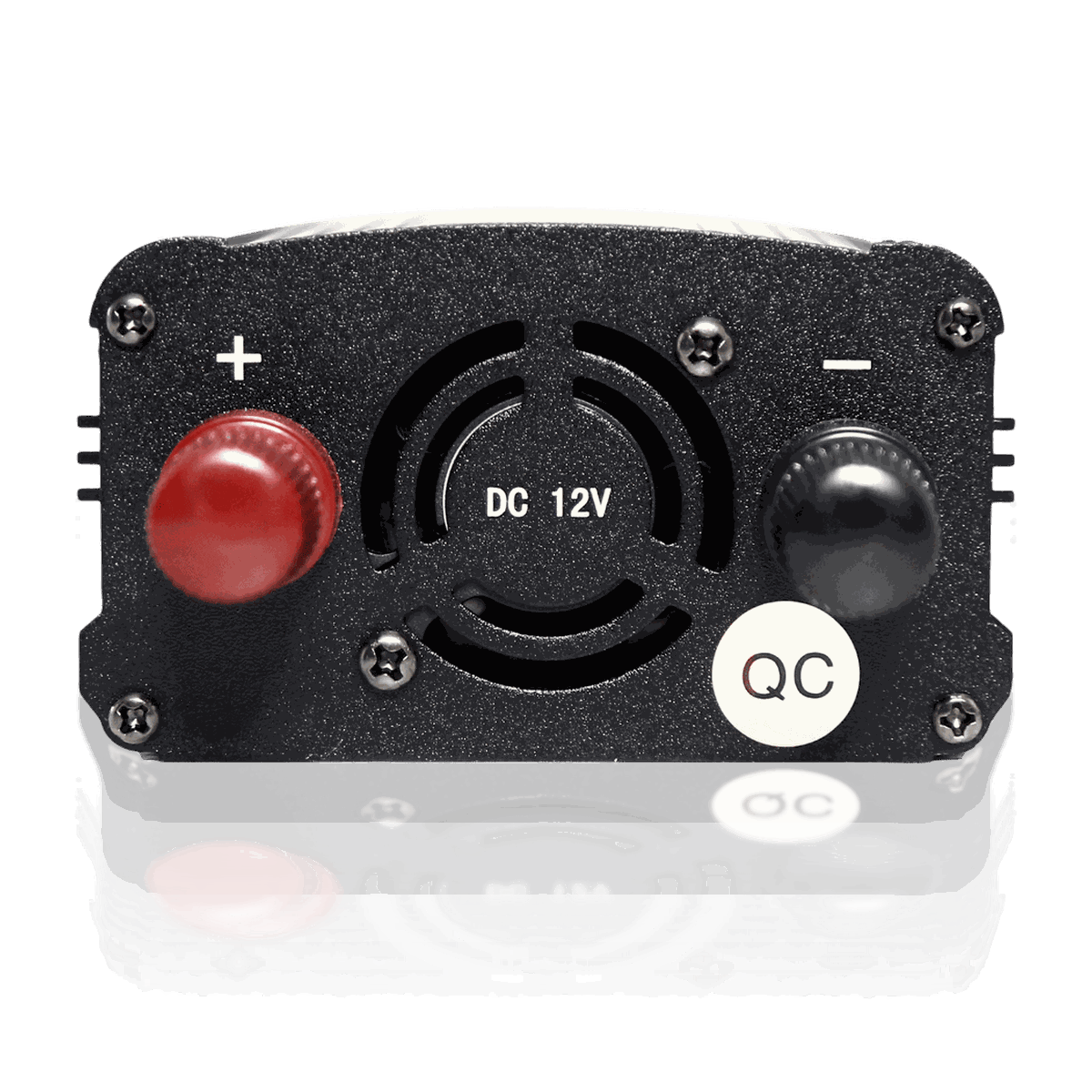

• Conecte a saída DC 12V do conversor aos equipamentos elétricos de 12V a serem utilizados.

Verifique a potência dos equipamentos conectados, garantindo que esteja abaixo da potência nominal do conversor.

• Ligue o conversor e, em seguida, os equipamentos já conectados à saída do conversor DC 12V.

CUIDADOS DURANTE A OPERAÇÃO

• Ligue os equipamentos no conversor um a um e preferencialmente com eles desligados.

O conversor possui proteção que desliga automaticamente em caso de sobrecarga, tensão baixa, tensão alta ou alta temperatura.

• O conversor emitirá um alarme sonoro quando a bateria estiver descarregada ou quando houver sobreaquecimento.

Em caso de sobreaquecimento, certifique-se de que as cargas não ultrapassam a potência nominal e que o conversor está instalado em um local ventilado.

Caso o conversor não esteja funcionando corretamente, verifique com um multímetro a continuidade do fusível (se disponível).

• Se o fusível estiver queimado, realize a troca por outro com as mesmas especificações de corrente.

Corrente de Saída

10A: 30A: 60A

Potência

120W: 360W: 720W

Produto

Conversor DC/DC: Conversor DC/DC: Conversor DC/DC

Tensão de Entrada

24V DC: 24V DC: 24V DC

Tensão de Saída

13V DC ± 0,5V: 13V DC ± 0,5V: 13V DC ± 0,5V

Eficiência

90 ~ 93%: 90 ~ 93%: 90 ~ 93%

Temperatura de Funcionamento

0 ~ 50°C: 0 ~ 50°C: 0 ~ 50°C

Proteção Alta Temperatura

> 75°C: > 75°C: > 75°C

Alarme Sonoro

Sim: Sim: Sim

Desligamento Automático

Sim: Sim: Sim

Proteção Baixa Tensão

< 21V DC: < 21V DC: < 21V DC

Proteção Alta Tensão

> 30V DC: > 30V DC: > 30V DC

Proteção de Sobrecarga

> 100% da Potência Nominal: > 100% da Potência Nominal: > 100% da Potência Nominal

Fusível de Lâmina

Sim: Sim: Sim

GARANTIA

Este produto possui 12 meses de garantia a partir da data de venda, a qual será comprovada por meio da nota fiscal. A Flach Equipamentos se responsabiliza por qualquer defeito de fabricação dos componentes usados em nossos produtos, incluindo os custos de frete para o envio à fábrica, desde que o produto tenha sido utilizado corretamente.

• A garantia não cobre situações de mau uso, como:
• Contato com água, maresia ou líquidos que possam comprometer os componentes.

Descargas elétricas ou curtos-circuitos.

Danos causados por quedas, batidas ou outros impactos.

• Alterações nos terminais de entrada e saída do produto (bornes, tomadas, etc.).

Instalação incorreta ou inadequada do produto.

Em caso de mau uso, todos os custos relacionados ao transporte e reparo do produto serão de responsabilidade do cliente.
