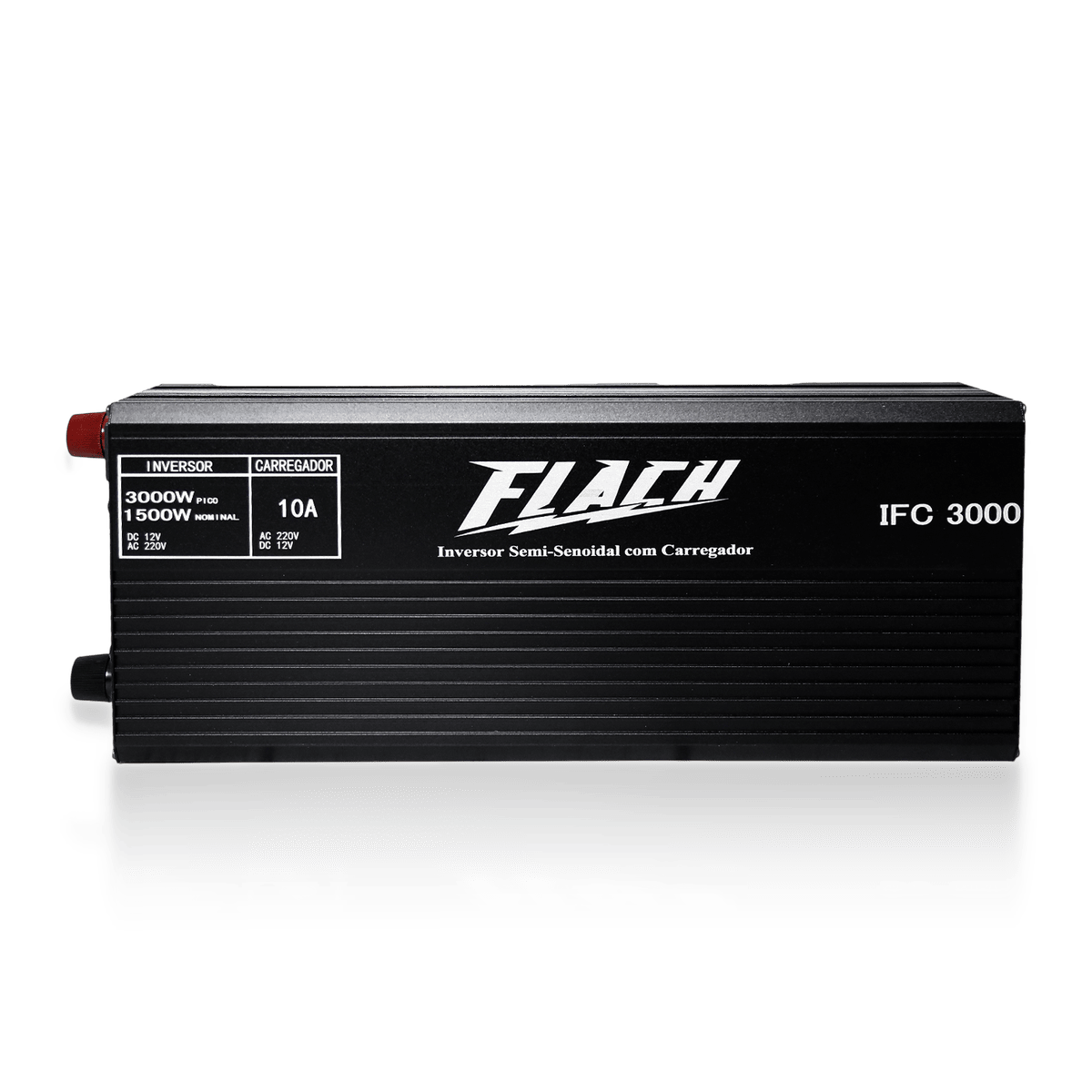

Name: Inversor Semi Senoidal com Carregador IFC3000
Brand: Flach

Produto que lhe dá possibilidades de possuir energia elétrica (127 ou 220 volts) em qualquer lugar através do uso de baterias 12 volts para o fornecimento, com carregador inteligente para recarregar suas baterias de forma segura ao ligar o mesmo na rede elétrica devido seu carregador interno.

TENSÕES DISPONÍVEIS

Entrada 12, saída 127 volts
Entrada 12, saída 220 volts

DESCRIÇÃO

Potência de pico: 3000 watts
Potência nominal: 1500 watts
Formato da onda: Semi senoidal / onda modificada

Eficiência 90%
Saída para conexão remota
Cooler para refrigeração
Proteção de sobrecarga na saída
Proteção subtensão
Proteção sobretensão
Tensão de saída 220VAC ou 127VAC±10%

Frequência: 60Hz +- 3Hz
Temperatura de operação: 0°C a + 40°C (ambiente)
Desligamento por temperatura: >75°C
Carregador interno: 10A/H
A: 150mm; L: 470mm; C: 220mm.
Peso: 3kg
Garantia: 1 (um) ano.

RECOMENDAÇÃO DE USO

Aparelhos com carga resistiva: 50% da potência nominal
Outros aparelhos: 70% da potência nominal

LEDs INDICADORES

LED Verde: o inversor está recebendo energia e há tensão na(s) tomada(s)
LED Vermelho: em caso de sobrecarga (2 vezes a potência nominal) tensão baixa ou alta e superaquecimento

MANUAL DO INVERSOR COM CARREGADOR DE BATERIA

APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto 2 em 1 (Inversor com Carregador de Bateria), que permite utilizar baterias para fornecer energia elétrica (127V ou 220V) em qualquer lugar. Além disso, o equipamento pode ser usado para recarregar suas baterias de forma segura quando conectado à rede elétrica.

Observações Importantes

Este produto não deve ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, a menos que recebam instruções ou estejam sob supervisão de uma pessoa responsável pela segurança.

Recomenda-se que crianças sejam vigiadas para garantir que não brinquem com o aparelho.

O aparelho contém classe de proteção IPX0 e é destinado ao uso interno, protegido de sol, chuva e umidade. Deve ser mantido em local seco e ventilado, com temperatura entre 0°C e 40°C.

Durante o uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos sensíveis ao calor afastados do inversor.

INSTALAÇÃO E OPERAÇÃO

Verifique a tensão de operação do sistema

Entrada: 12V, 24V ou 48V.
Saída: 127V ou 220V.

Certifique-se de que a potência dos equipamentos conectados não ultrapasse a capacidade do inversor.

Utilize sempre os Equipamentos de Proteção Individual (EPIs) indicados pelo fabricante da bateria ao manuseá-la.

Ao conectar a bateria ao inversor, siga os passos abaixo:

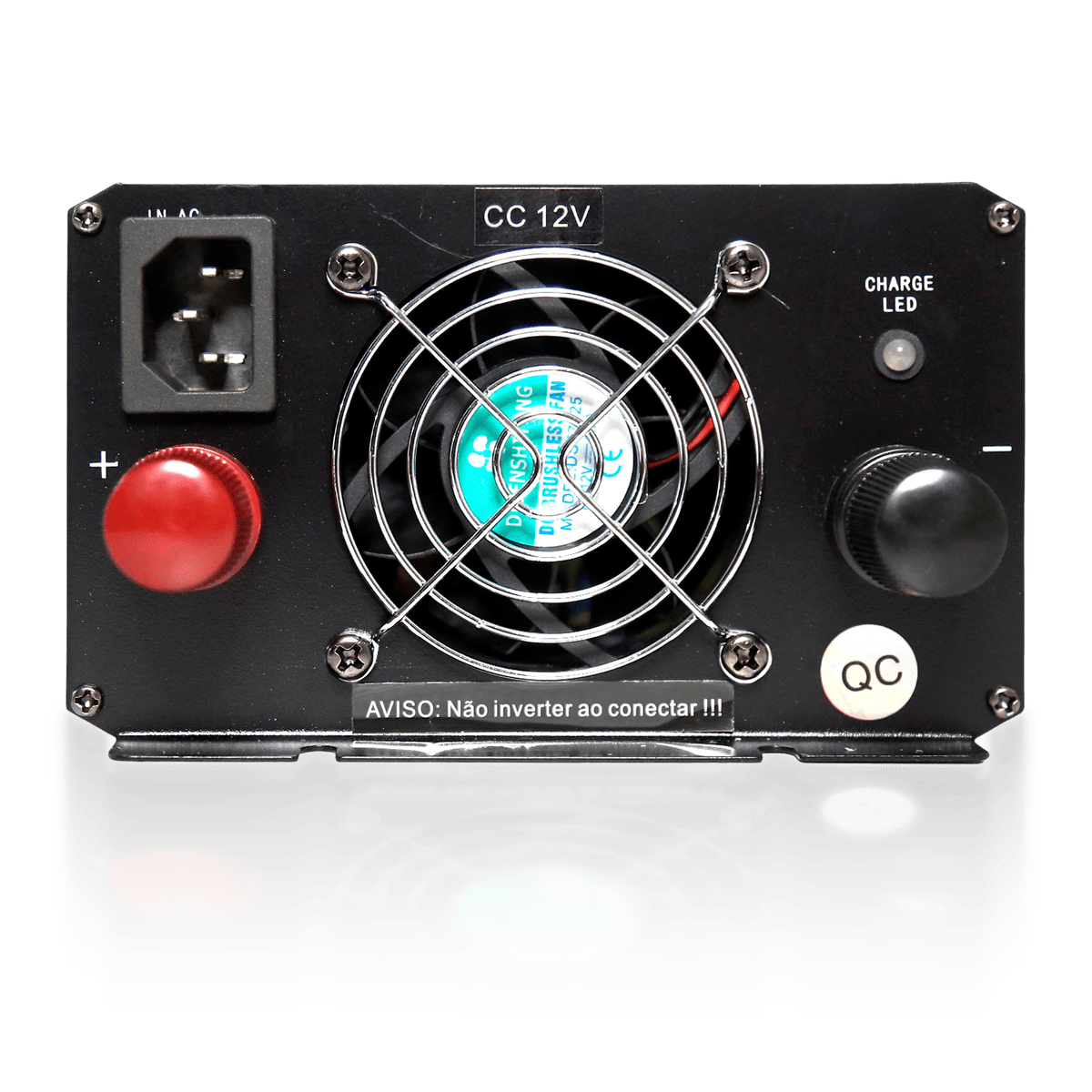

Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.

Atenção: Respeite essa ordem para evitar riscos de acidentes.

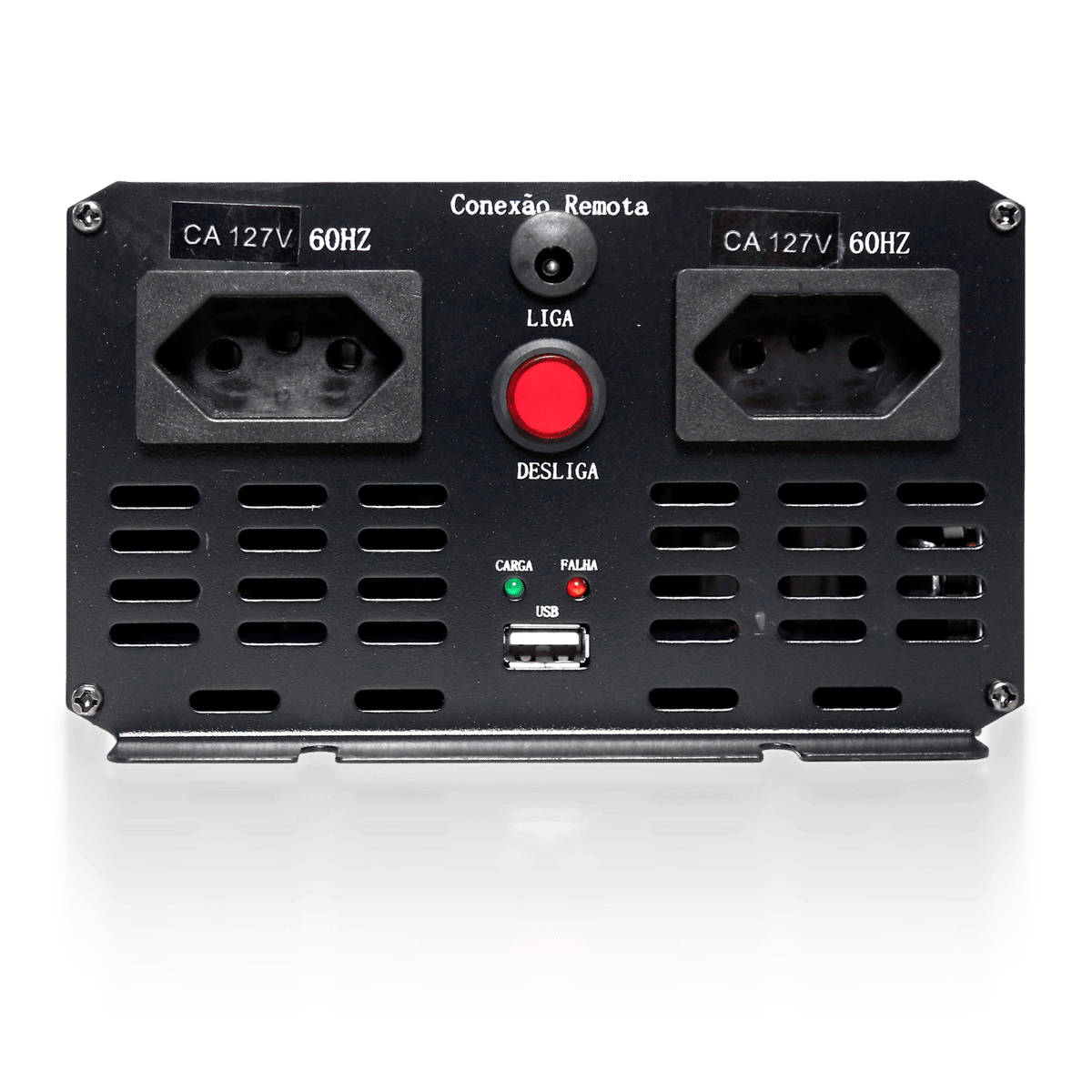

Ligue o inversor através do botão LIGA/DESLIGA. O LED “CARGA INVERSOR” acenderá, indicando que há tensão na saída do inversor.

Utilize as tomadas de saída (127V ou 220V) para conectar seus equipamentos.

Para ativar a função carregador de baterias, conecte o cabo de alimentação fornecido à rede elétrica da concessionária, respeitando a tensão do inversor.

CUIDADOS DURANTE A OPERAÇÃO

Nunca tente realizar a manutenção do inversor. Em caso de necessidade, procure um técnico autorizado.

Ao utilizar o inversor em automóveis, desligue-o antes de dar a partida no motor para evitar danos devido à queda de tensão da bateria.

Não utilize dispositivos de proteção (como disjuntores) nos cabos de conexão com a bateria, pois o inversor já possui proteção interna.

Para aplicações com motores, verifique a corrente de pico necessária para o acionamento. Exemplo: Um refrigerador de 250W pode exigir até 2500W no momento da partida.

O inversor possui proteções contra

Sobrecarga: Desliga automaticamente caso a carga conectada ultrapasse sua potência nominal.
Superaquecimento: Caso ocorra, desligue o inversor e verifique a ventilação.
Tensão alta na bateria: Se ultrapassar o limite, o inversor desligará a saída de energia.
Tensão baixa na bateria: Um alarme sonoro alertará a necessidade de recarga.

DIMENSIONAMENTO DAS BATERIAS

A capacidade de uso depende da amperagem da bateria e da potência dos equipamentos conectados.

Fórmula: AMPER x TENSÃO = WATTS
Exemplo: Uma bateria de 100Ah a 12V fornece 1200W.

Se um equipamento consome 100W/h, a autonomia teórica seria de 12 horas, mas na prática pode ser menor devido a variáveis como saúde da bateria e eficiência do inversor.

Para preservar a vida útil da bateria, recomenda-se não utilizá-la até a descarga total. Os inversores da Flach possuem um sistema de proteção que desliga o equipamento ao atingir 50% de carga da bateria.

✅-MANUAL-INVERSOR-COM-CARREGADOR.pdf

Forma de Onda Saída: Onda Semi-Senoidal (modificada): Onda Semi-Senoidal (modificada): Onda Semi-Senoidal (modificada): Onda Semi-Senoidal (modificada)

Tensão Entrada (DC): 12VDC: 12VDC: 12VDC: 12VDC
Tensão Saída (CA): 220VAC ±10%: 127VAC ±10%: 220VAC ±10%: 127VAC ±10%
Tensão Entrada (CA): 180-240V AC: 90-140V AC: 180-240V AC: 90-140V AC
Frequência (Hz): 60Hz ±3%: 60Hz ±3%: 60Hz ±3%: 60Hz ±3%
Potência Nominal (W): 1500W: 1500W: 3000W: 3000W
Potência Pico (W): 3000W (<1s): 3000W (<1s): 6000W (<1s): 6000W (<1s)
Corrente de Carga (A): 10A: 7A: 15A: 10A

Potência a Vazio (W/DC): ±1% da Potência Nominal + 12VDC: ±1% da Potência Nominal + 12VDC: ±1% da Potência Nominal + 12VDC: ±1% da Potência Nominal + 12VDC

Distorção Senoide: THD <3% (Carga Linear): THD <3% (Carga Linear): THD <3% (Carga Linear): THD <3% (Carga Linear)
Eficiência Inversor: 90% (DC13V): 90% (DC13V): 90% (DC13V): 90% (DC13V)
Temperatura de Operação: 0°C ~ 40°C (Ambiente): 0°C ~ 40°C (Ambiente): 0°C ~ 40°C (Ambiente): 0°C ~ 40°C (Ambiente)
Proteção Alta Temperatura: 70°C ~ 75°C: 70°C ~ 75°C: 70°C ~ 75°C: 70°C ~ 75°C
Proteção Baixa Tensão (DC): 10VDC ±0.5V: 10VDC ±0.5V: 10VDC ±0.5V: 10VDC ±0.5V
Proteção Alta Tensão (DC): 16VDC ±0.5V: 16VDC ±0.5V: 16VDC ±0.5V: 16VDC ±0.5V

Proteção de Sobrecarga (AC): >100% (Carga Nominal, recuperação automática em 2s): >100% (Carga Nominal, recuperação automática em 2s): >100% (Carga Nominal, recuperação automática em 2s): >100% (Carga Nominal, recuperação automática em 2s)

Proteção de Entrada (DC): Fusível de Lâmina Interno: Fusível de Lâmina Interno: Fusível de Lâmina Interno: Fusível de Lâmina Interno

Led 1: Proteção (aceso): Baixa tensão: Led Proteção + alarme sonoro, recuperação automática
Alta tensão: Led Proteção, recuperação automática
Sobrecarga: Led Proteção, recuperação automática em 2s
Alta temperatura: Led Proteção + alarme sonoro, recuperação automática
Led 2: Carga Bateria (aceso): Carregando: Cor laranja, tensão da bateria <14VDC
Carga Completa: Cor verde, desliga carga >14VDC, reativa carga <12,7VDC
Obs: : Led cor laranja e verde alternando pode indicar bateria danificada ou má conexão do inversor com a bateria
Led 3: Carga Inversor (aceso): Operação normal: Indica que o inversor está ligado e operando normalmente

GARANTIA

Este produto possui 12 meses de garantia a partir da data de venda, a qual será comprovada por meio da nota fiscal. A Flach Equipamentos se responsabiliza por qualquer defeito de fabricação dos componentes usados em nossos produtos, incluindo os custos de frete para o envio à fábrica, desde que o produto tenha sido utilizado corretamente.

A garantia não cobre situações de mau uso, como:
Contato com água, maresia ou líquidos que possam comprometer os componentes.

Descargas elétricas ou curtos-circuitos.

Danos causados por quedas, batidas ou outros impactos.

Alterações nos terminais de entrada e saída do produto (bornes, tomadas, etc.).

Instalação incorreta ou inadequada do produto.

Em caso de mau uso, todos os custos relacionados ao transporte e reparo do produto serão de responsabilidade do cliente.
