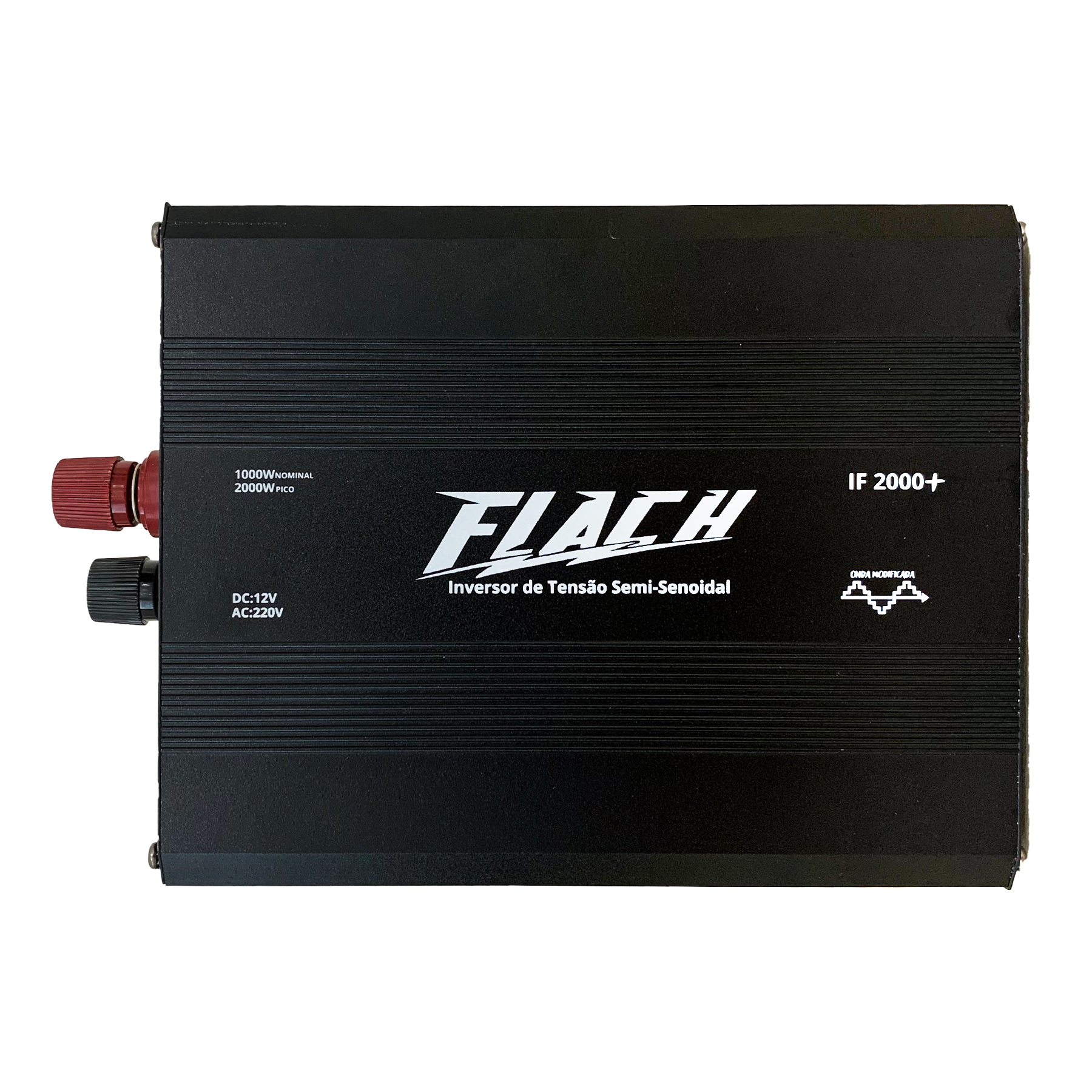

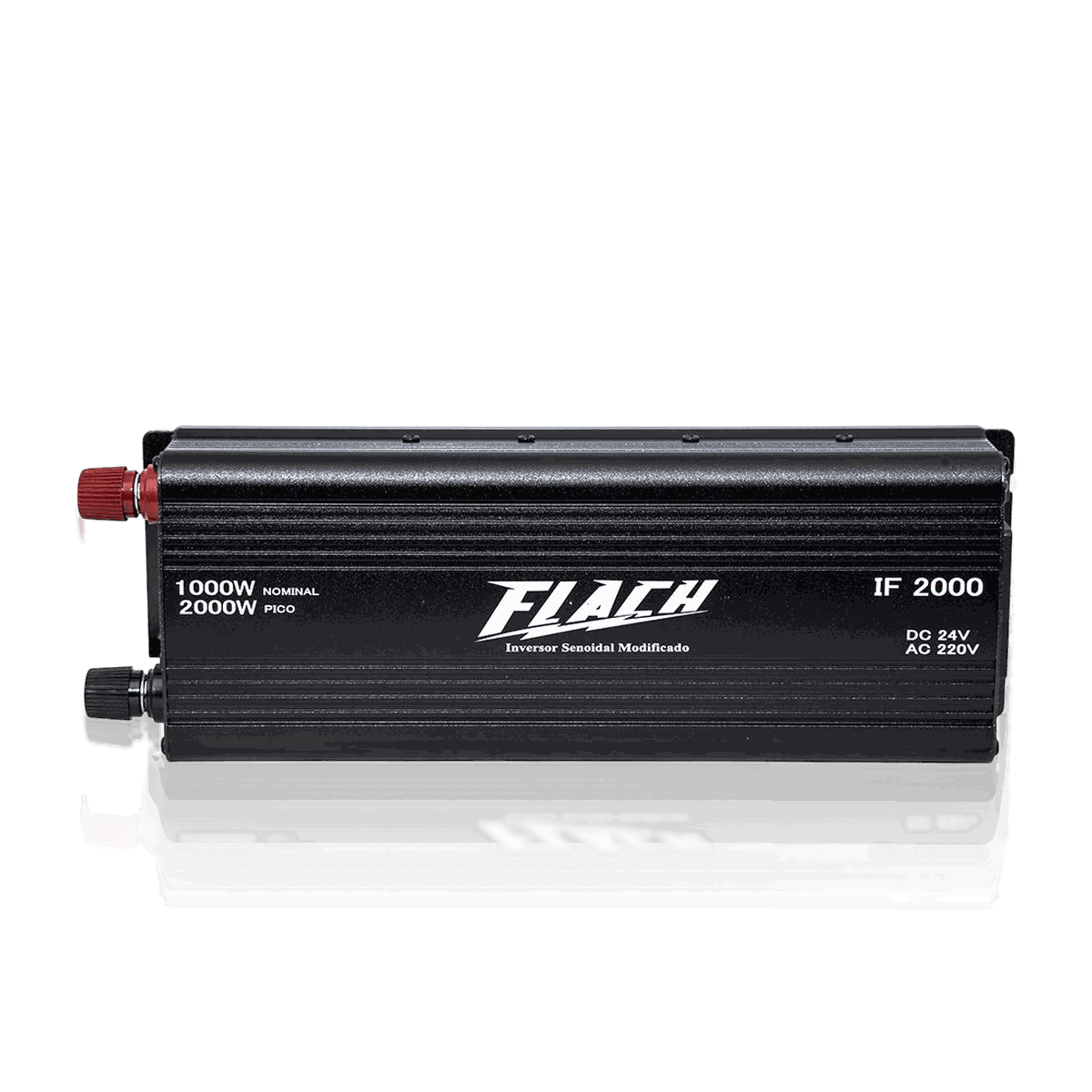

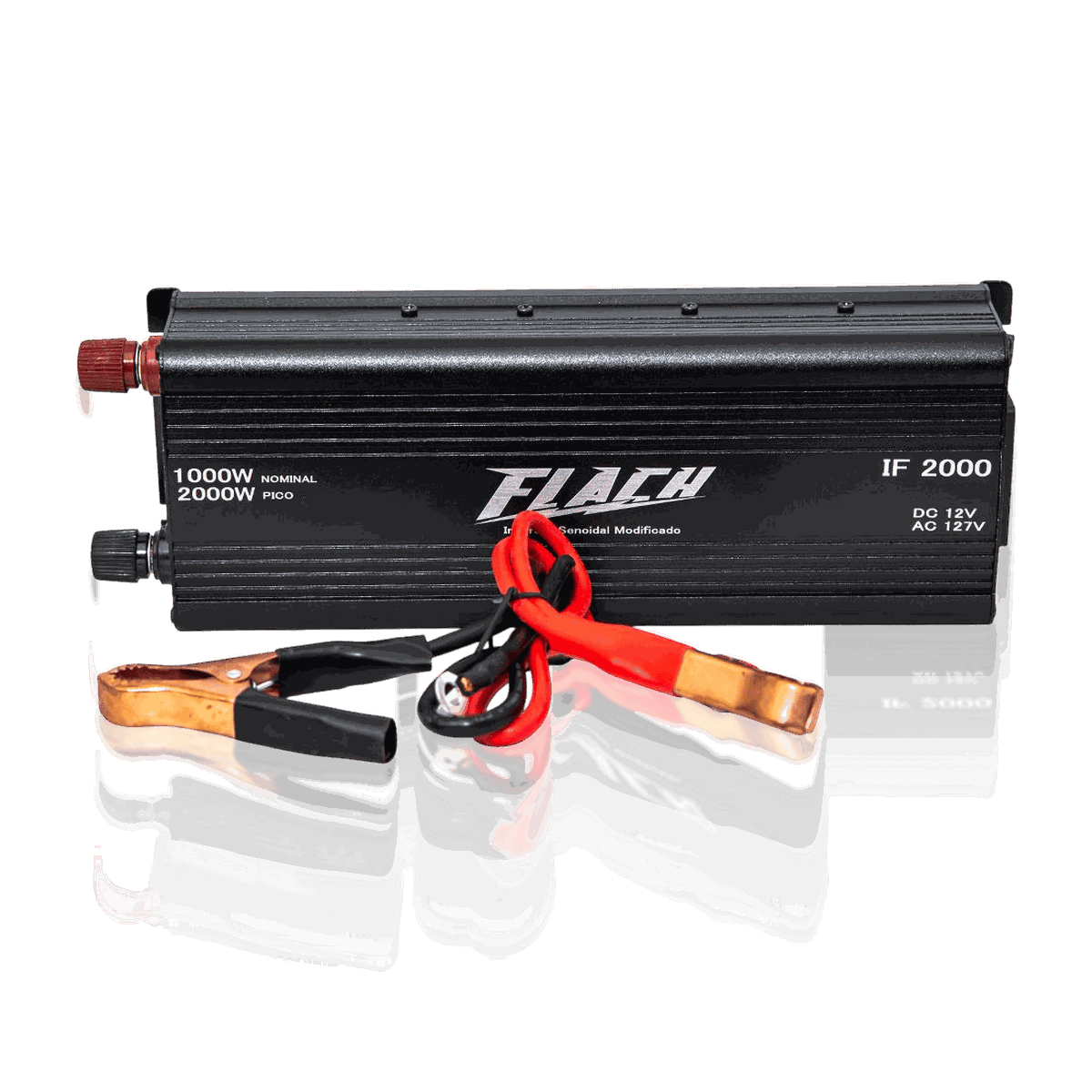

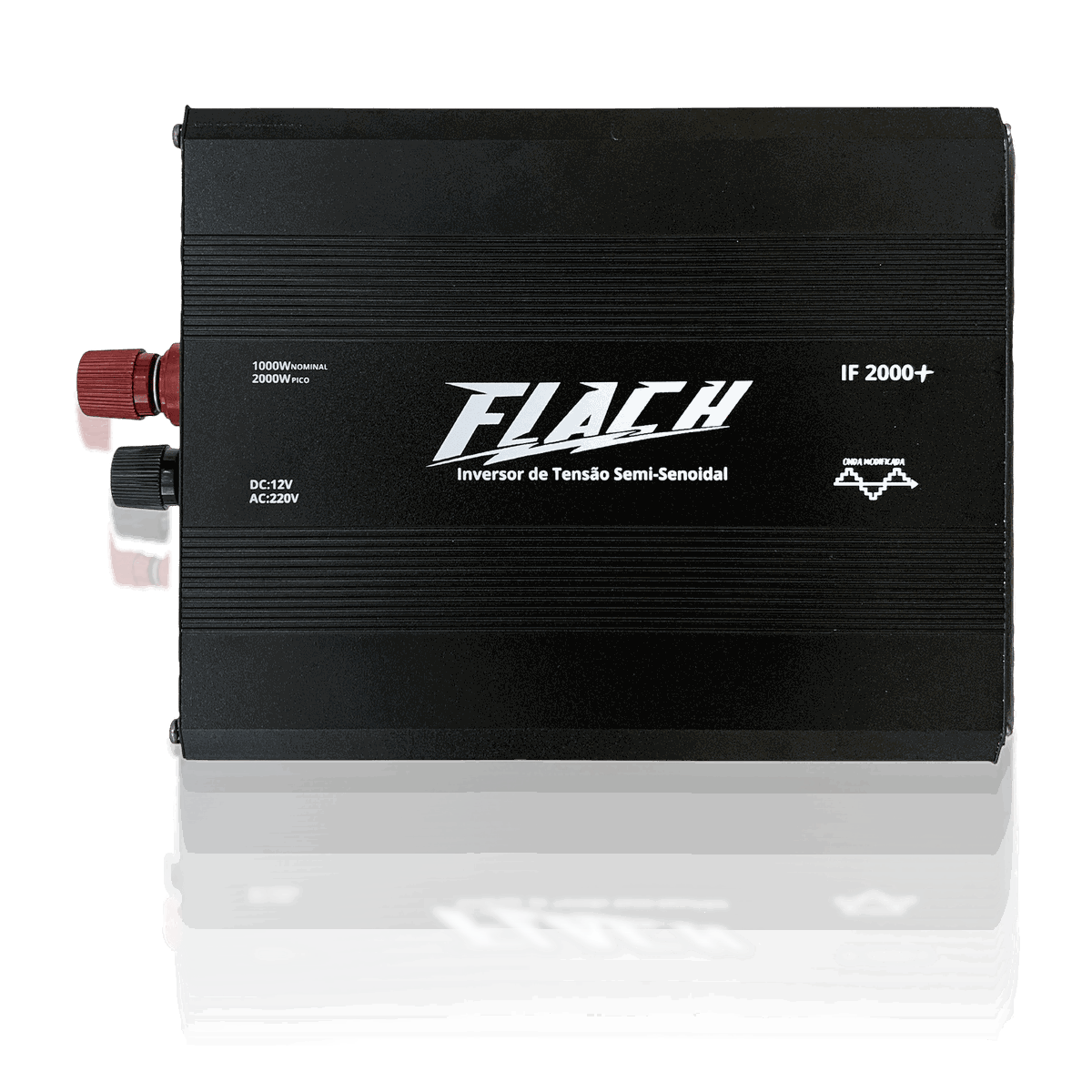

Inversor Semi-Senoidal IF2000

TENSÕES DISPONÍVEIS

12/220V

24/220V

12/127V

INFORMAÇÕES IMPORTANTES

• Eficiência 90%
• Saída USB de 5V para carregamento de dispositivos móveis (modelos abaixo de 1500w nominal)
• Cooler para refrigeração
• Proteção sobrecarga
• Proteção subtensão
• Proteção sobretensão

Tensão de saída 220V

+-5%

Frequência

60Hz +- 3Hz

Temperatura de operação

0°C a + 40°C (ambiente)

Desligamento por temperatura

>75°C

A: 70mm; L

310mm; C: 210mm.

Peso

0,95kg

Garantia

1 (um) ano.

ESPECIFICAÇÕES TÉCNICAS

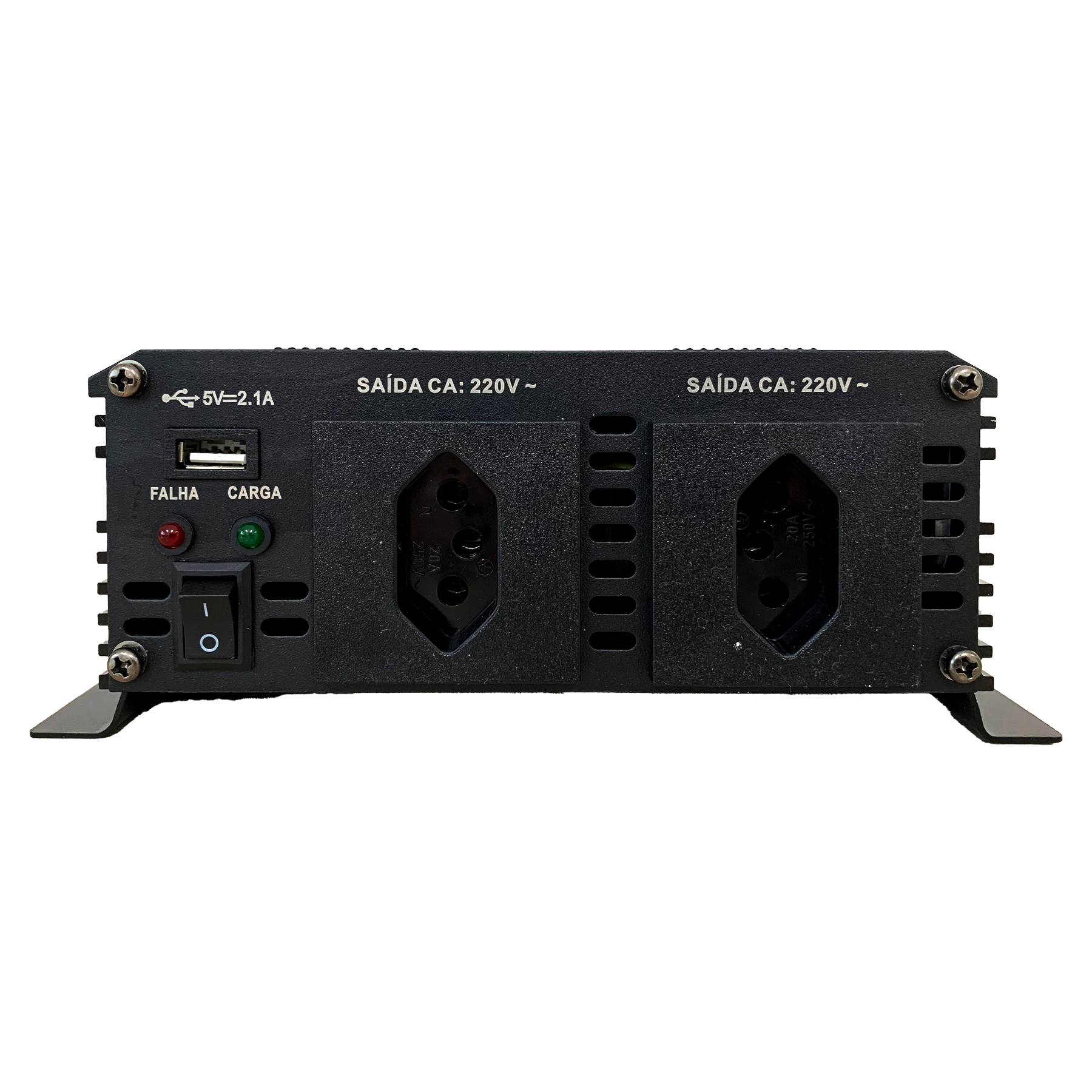

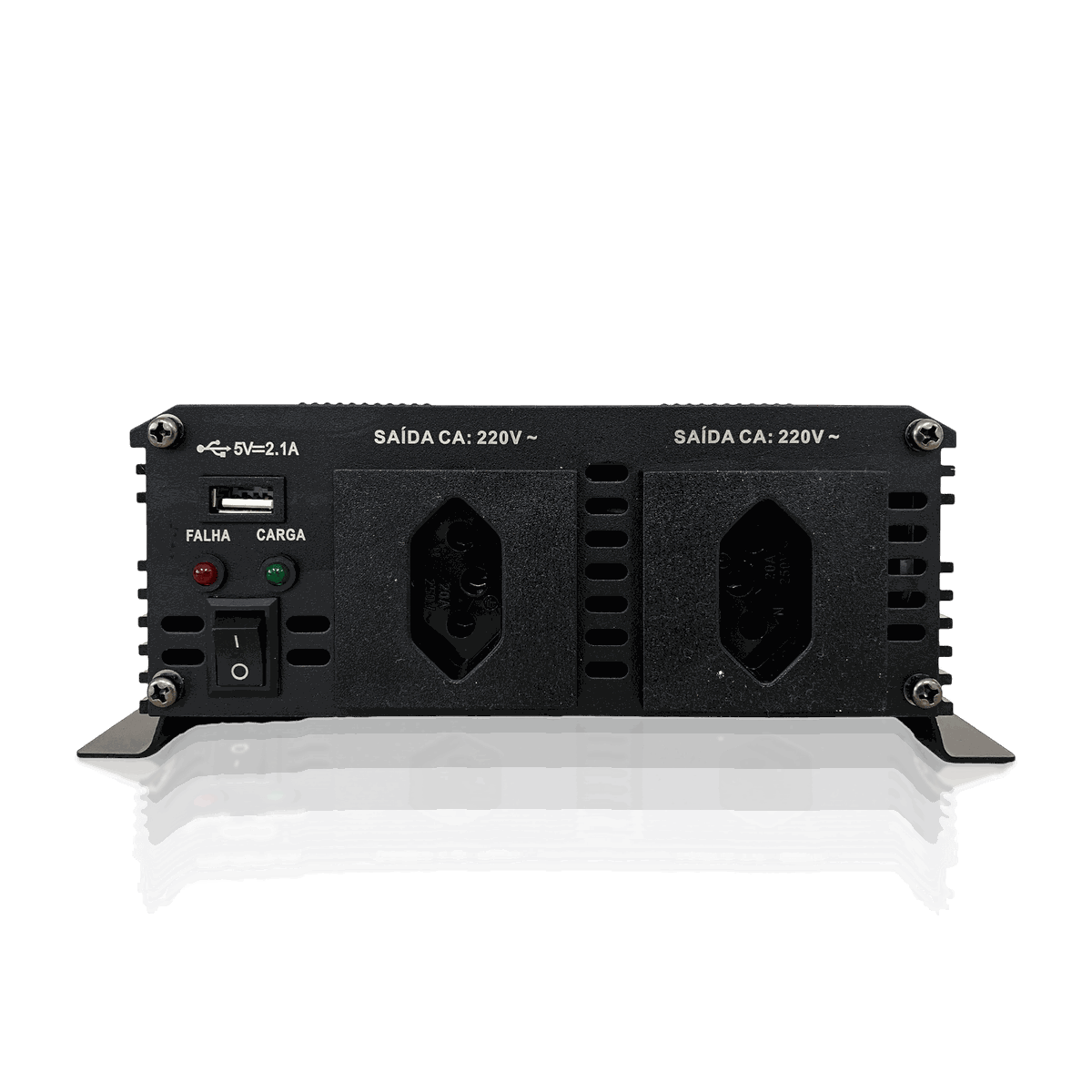

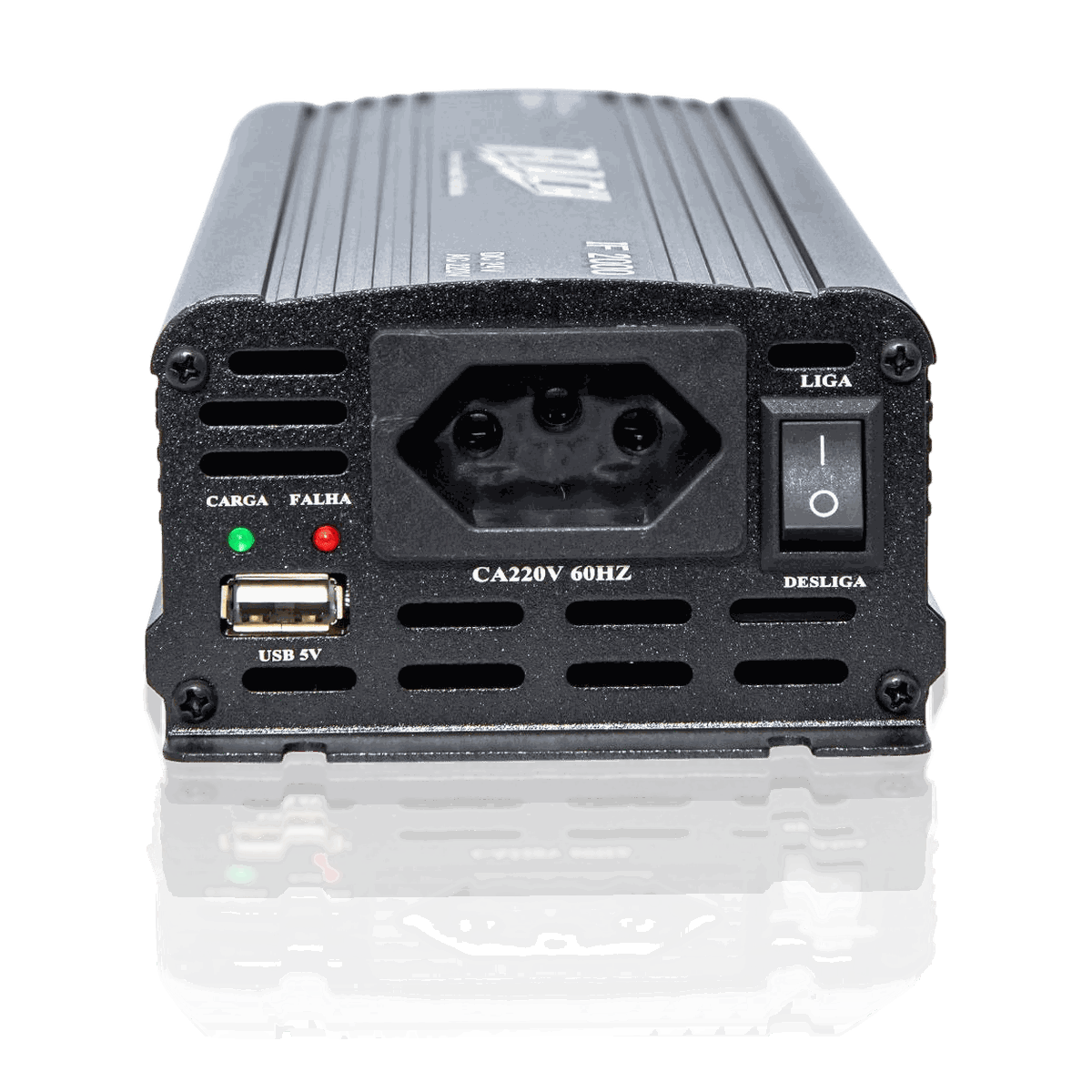

LEDs INDICADORES

LED Verde

o inversor está recebendo energia e há tensão na(s) tomada(s)

LED Vermelho

em caso de sobrecarga (2 vezes a potência nominal) tensão baixa ou alta e superaquecimento

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

Uso seguro

Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

Especificações

Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

Manuseio de baterias

Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.
• Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

Conecte os equipamentos nas tomadas de saída (127V ou 220V).

Dimensionamento das baterias

Amperagem x Tensão = Potência (Watts).

Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

Potência Nominal (W)

300W, 500W, 800W, 1000W, 1200W, 1500W, 2000W, 2500W, 3000W, 4000W, 5000W

Potência de Pico (W)

O dobro da potência nominal

Forma de Onda

Onda Semi Senoidal ou Senoidal Puro (identificar no produto ou embalagem)

Tensão de Saída (CA)

127VAC ou 220VAC ±10%

Frequência (Hz)

60Hz ±3%

Potência de Consumo a Vazio (W/DC)

±1% da Potência Nominal

Eficiência do Inversor

90% (DC13V)

Temperatura de Operação

0°C a 40°C (Ambiente)

Proteção contra Alta Temperatura

70°C ~ 75°C

Proteção contra Sobrecarga (AC)

>100% (Carga Nominal, recuperação automática em 2s)

Proteção de Entrada (DC)

Fusível de lâmina

Tensão de Entrada (DC)

12VDC / 24VDC / 48VDC

Proteção contra Baixa Tensão (DC)

10VDC ±0.5V (12V) / 19VDC ±1V (24V) / 40VDC ±1V (48V)

Proteção contra Alta Tensão (DC)

16VDC ±0.5V (12V) / 31VDC ±1V (24V) / 60VDC ±2V (48V)

LED 1 (Falha)

Indica falha no sistema

Baixa Tensão

LED Falha aceso + alarme sonoro (recuperação automática)

Alta Tensão

LED Falha aceso (recuperação automática)

Sobrecarga

LED Falha aceso (recuperação automática em 2s)

Alta Temperatura

LED Falha aceso (recuperação automática)

LED 2 (Carga)

Indica que o inversor está ligado e funcionando normalmente

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

Uso seguro

Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

Especificações

Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

Manuseio de baterias

Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.
• Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

Conecte os equipamentos nas tomadas de saída (127V ou 220V).

Dimensionamento das baterias

Amperagem x Tensão = Potência (Watts).

Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível
