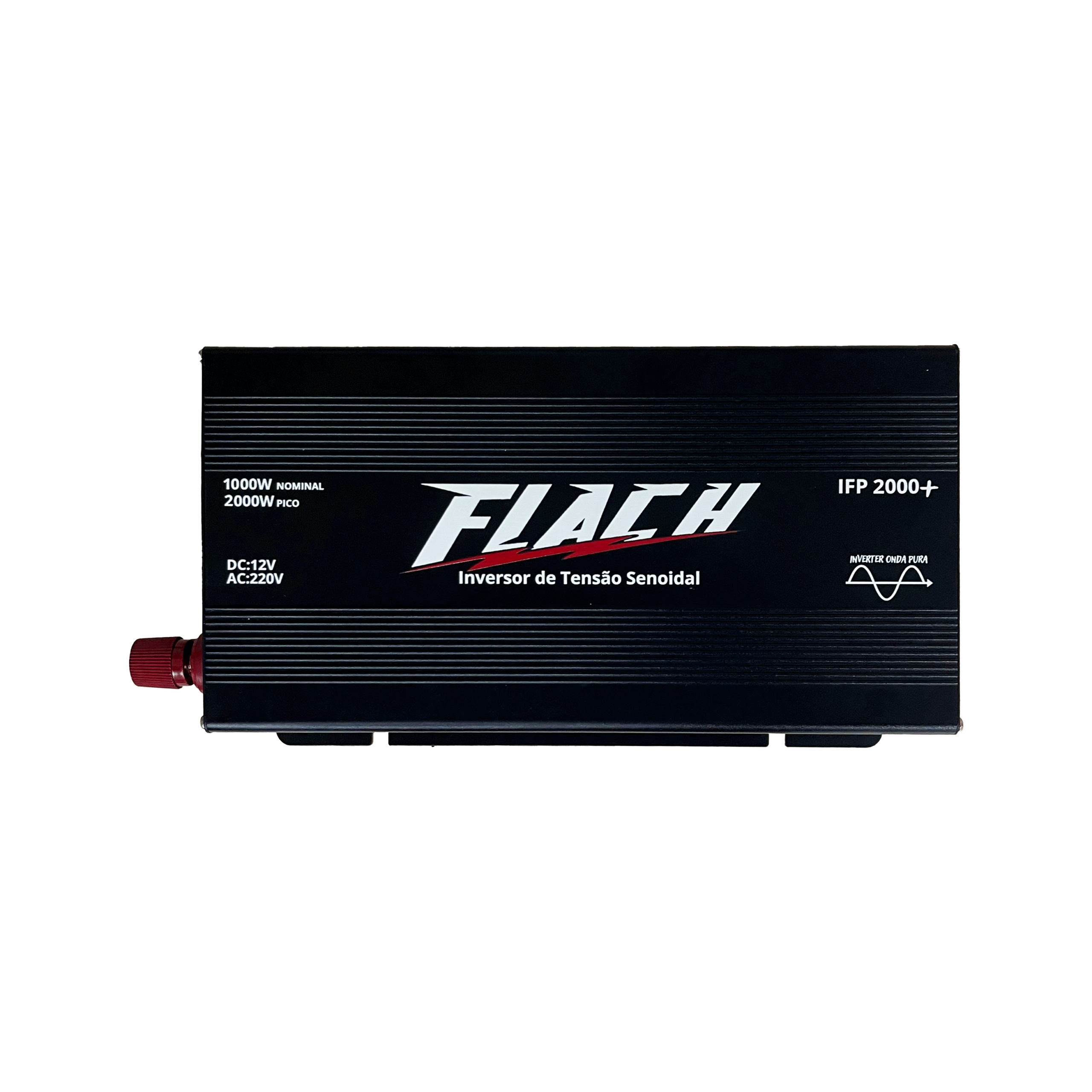

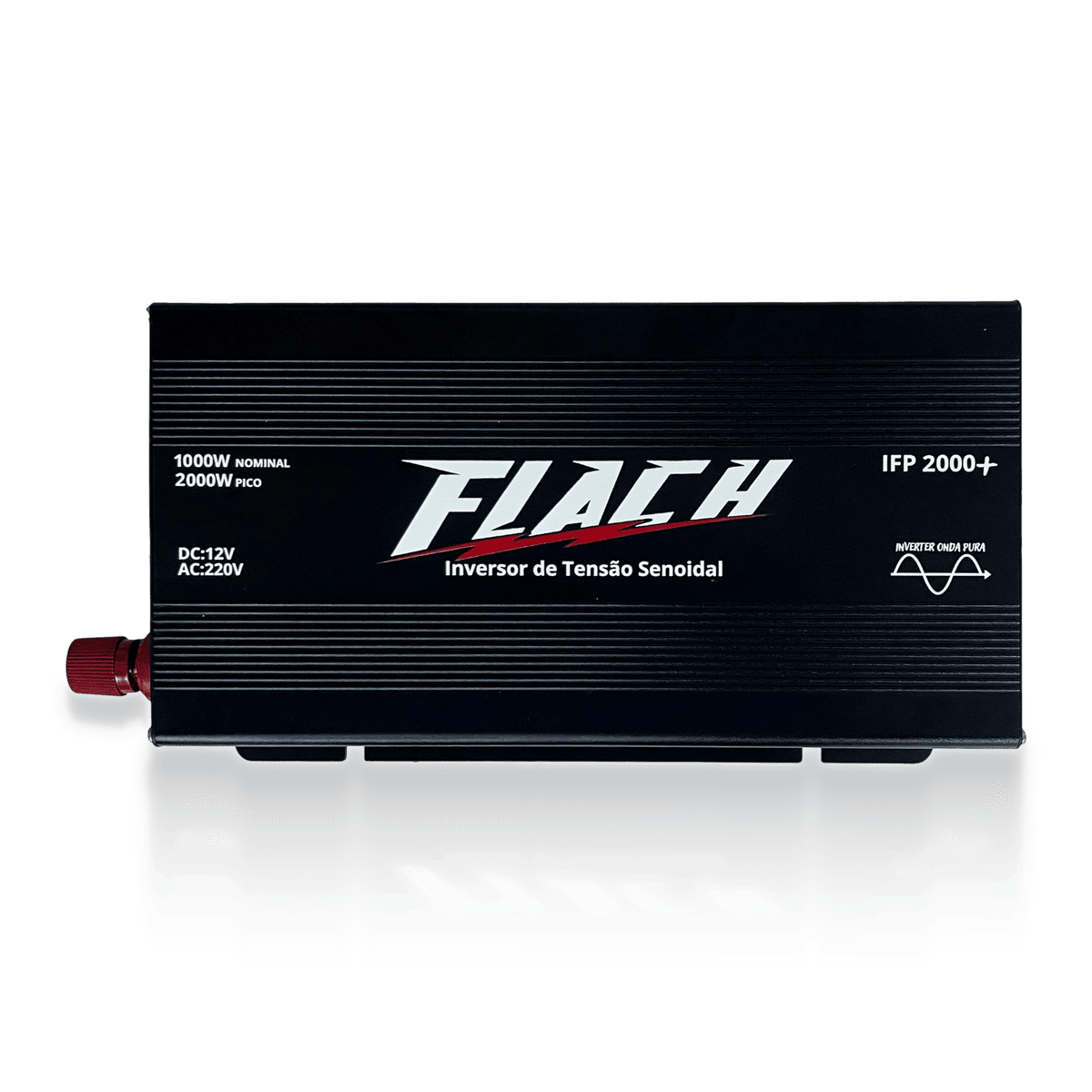

Inversor Senoidal Puro IFP2000

TENSÕES DISPONÍVEIS

12/220V

24/220V

12/127V

24/127V

INFORMAÇÕES IMPORTANTES

• Eficiência 90%
• Cooler para refrigeração
• Proteção sobrecarga
• Proteção sub tensão
• Proteção sobre tensão

Tensão de saída 127/220V

+-5%

Frequência

60Hz +- 3Hz

Temperatura de operação

0°C a + 40°C (ambiente)

Desligamento por temperatura

>75°C

Garantia

1 (um) ano.

Introdução

Parabéns! Você acaba de adquirir um produto que permite ter energia elétrica (127V ou 220V) em qualquer lugar, utilizando baterias para o seu funcionamento. A aplicação deste produto fica a cargo da sua criatividade! Inversores de tensão Flach, energia em qualquer lugar!

• Segurança e Cuidados

Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por aquelas sem experiência e conhecimento, a menos que tenham recebido instruções ou estejam sob supervisão.

• Crianças devem ser vigiadas para evitar o uso indevido do aparelho.

Proteção

Classe IPX0 (uso interno apenas, protegido de sol, chuva e umidade).

• Mantenha em local seco e ventilado, livre de poeira e insetos, e adequado para temperaturas entre 0°C e 40°C.
• O gabinete pode aquecer com o uso contínuo, mantenha objetos sensíveis ao calor afastados.
• Verifique a tensão de operação do seu sistema: Entrada de 12V, 24V ou 48V / Saída de 127V ou 220V.
• Certifique-se de que a potência dos equipamentos conectados não exceda a capacidade do inversor.
• Utilize EPI ao manusear baterias, pois elas geram gases inflamáveis e podem explodir.
• Nunca tente fazer a manutenção do produto, procure um técnico especializado.

Instalação

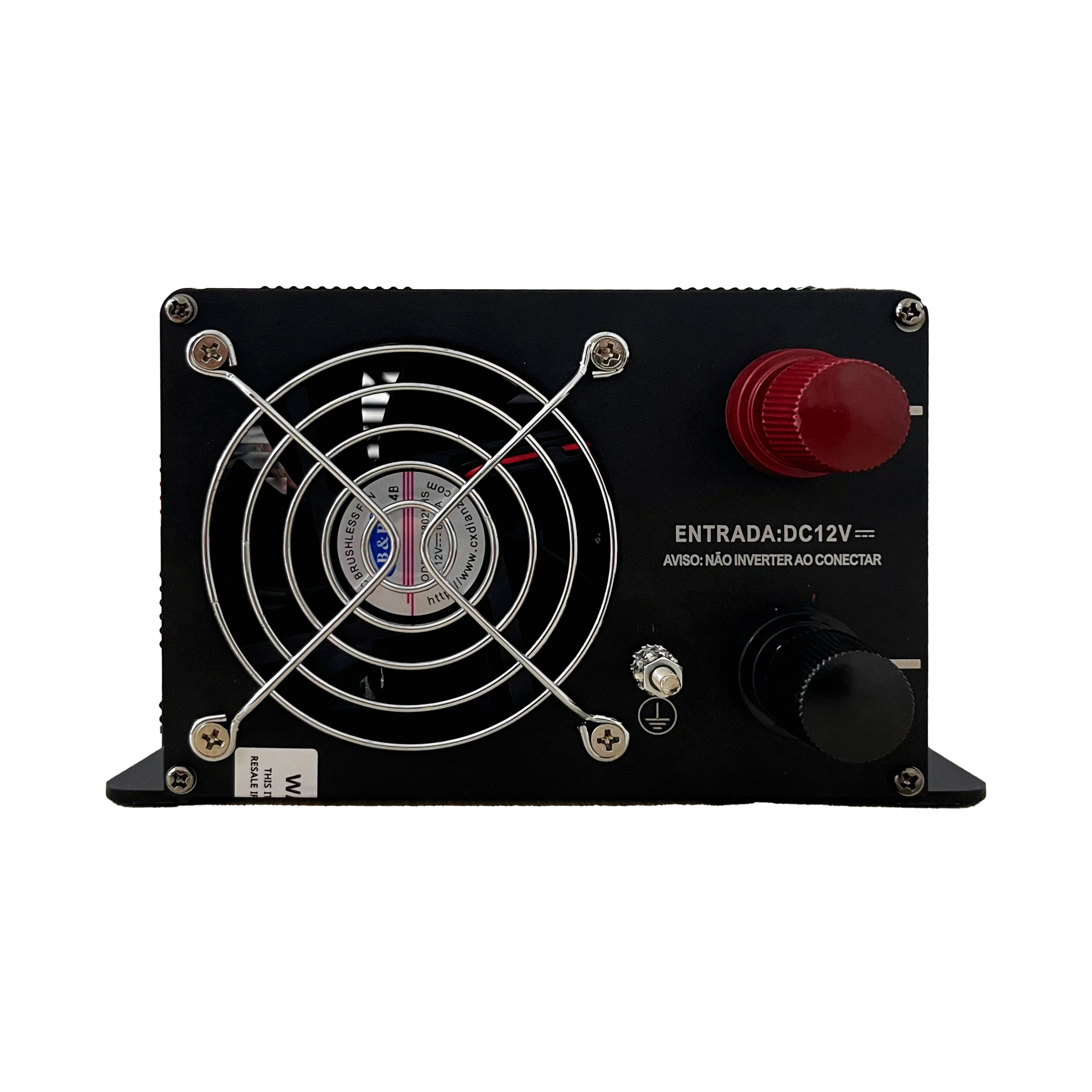

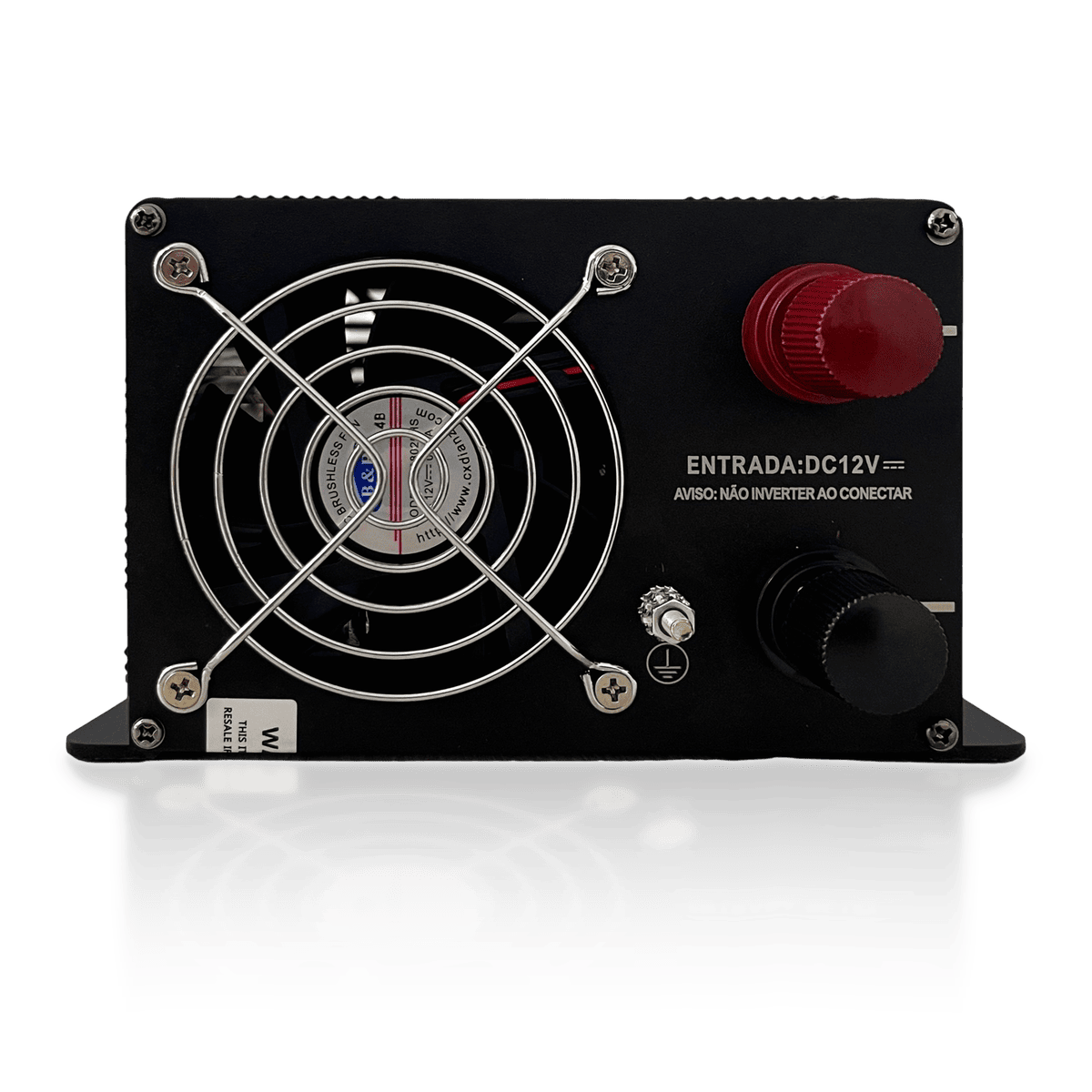

• Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
• Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
• Faíscas podem ocorrer devido ao carregamento dos capacitores.

Atenção

Respeite a ordem de ligação para evitar acidentes.

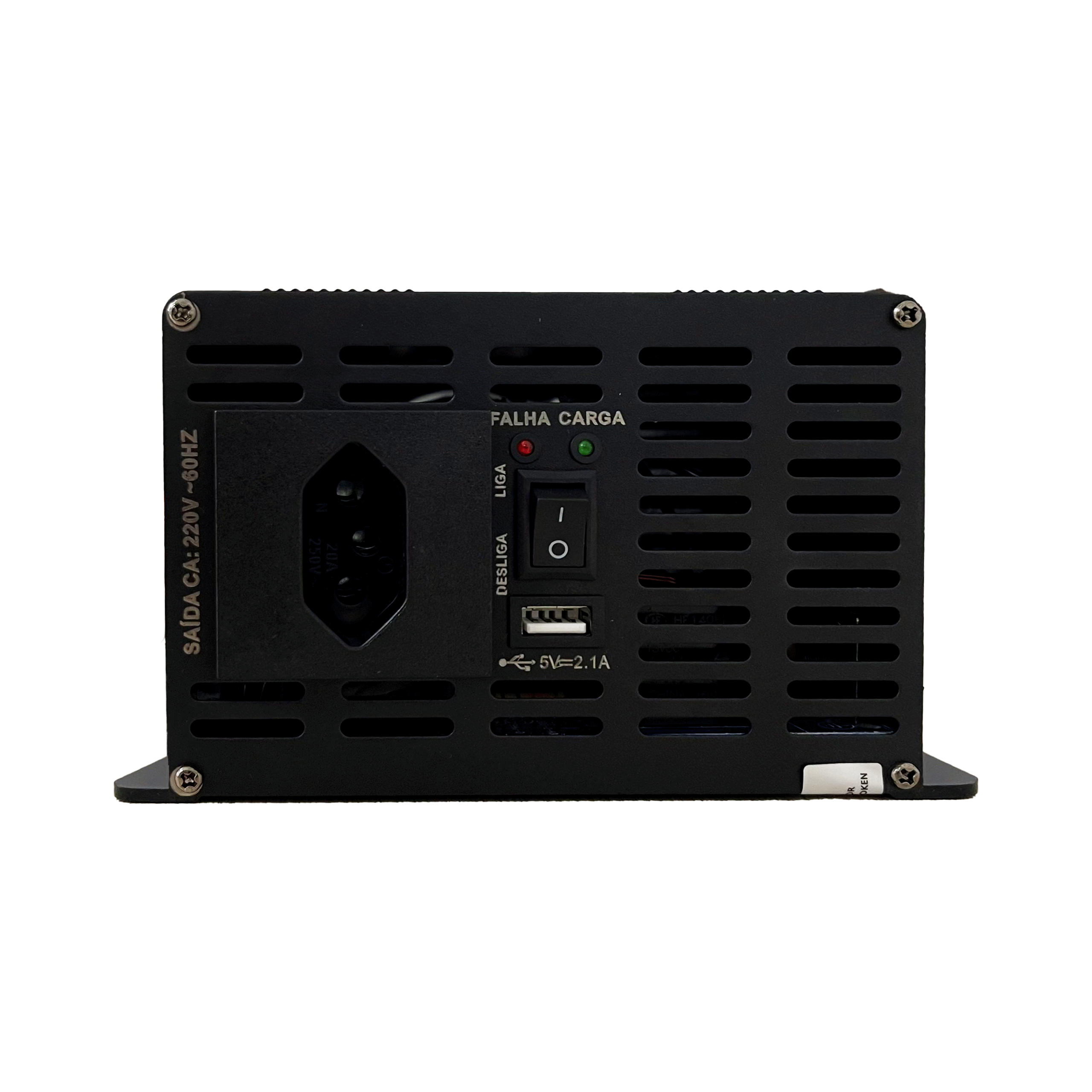

• Ligue o inversor através do botão LIGA/DESLIGA.
• Utilize as tomadas de saída 127V ou 220V para conectar seus equipamentos.

Cálculo de Autonomia

Fórmula

Amper x Tensão = Watts

Exemplo: Com uma bateria de 100Ah a 12V, temos 1.200W. Se um equipamento consome 100W/h, a autonomia teórica seria 12 horas, mas pode variar conforme a eficiência da bateria e carga.

• Proteções do Inversor

Sobrecarga

Quando a carga total ultrapassa a potência nominal. Recomendado não exceder 80% da capacidade.

Superaquecimento

Pode ocorrer por excesso de carga ou ventilação inadequada.

Tensão alta na bateria

Se a fonte de recarga ultrapassar o limite, o inversor desliga automaticamente.

Tensão baixa na bateria

O inversor emite alarme e desliga caso a bateria não seja recarregada.

Uso em Veículos

• Desligue o inversor antes de dar partida no motor para evitar danos.
• Modelos acima de 1500W possuem Conexão Remota (conector Mike 4 vias circular) para controle remoto.
• Evite disjuntores nos cabos da bateria para evitar perda de eficiência.
• Utilize disjuntor e DPS na saída 127V ou 220V.

Considerações para Equipamentos com Motores

• Motores possuem picos de acionamento que podem ser até 10x o consumo nominal.

Exemplo

Um refrigerador de 250W pode ter pico de 2.500W.

• Utilize um inversor com capacidade superior ao pico do equipamento.

Potência Nominal (W)

300W, 500W, 800W, 1000W, 1200W, 1500W, 2000W, 2500W, 3000W, 4000W, 5000W

Potência Pico (W)

O dobro da potência nominal (x1,5)

Forma de Onda Saída

Onda Semi Senoidal ou Senoidal Puro (ver embalagem)

Tensão Saída (CA)

127VAC ou 220VAC ±10%

Frequência (HZ)

60Hz ±3%

Potência de consumo a Vazio (W/DC)

±1% da potência nominal (pode ser calculado pela tensão de entrada VDC)

Eficiência do Inversor

90% (DC13V)

Temperatura de Operação

0°C - 40°C (Ambiente)

Proteção Alta Temperatura

70°C - 75°C

Proteção de Sobrecarga (AC)

>100% (Carga Nominal, recuperação automática em 2s)

Proteção de Entrada (DC)

Fusível de Lâmina

Tensão Entrada (DC)

12VDC, 24VDC, 48VDC

Proteção Baixa Tensão (DC)

10VDC ±0.5V (12V), 19VDC ±1V (24V), 40VDC ±1V (48V)

Proteção Alta Tensão (DC)

16VDC ±0.5V (12V), 31VDC ±1V (24V), 60VDC ±2V (48V)

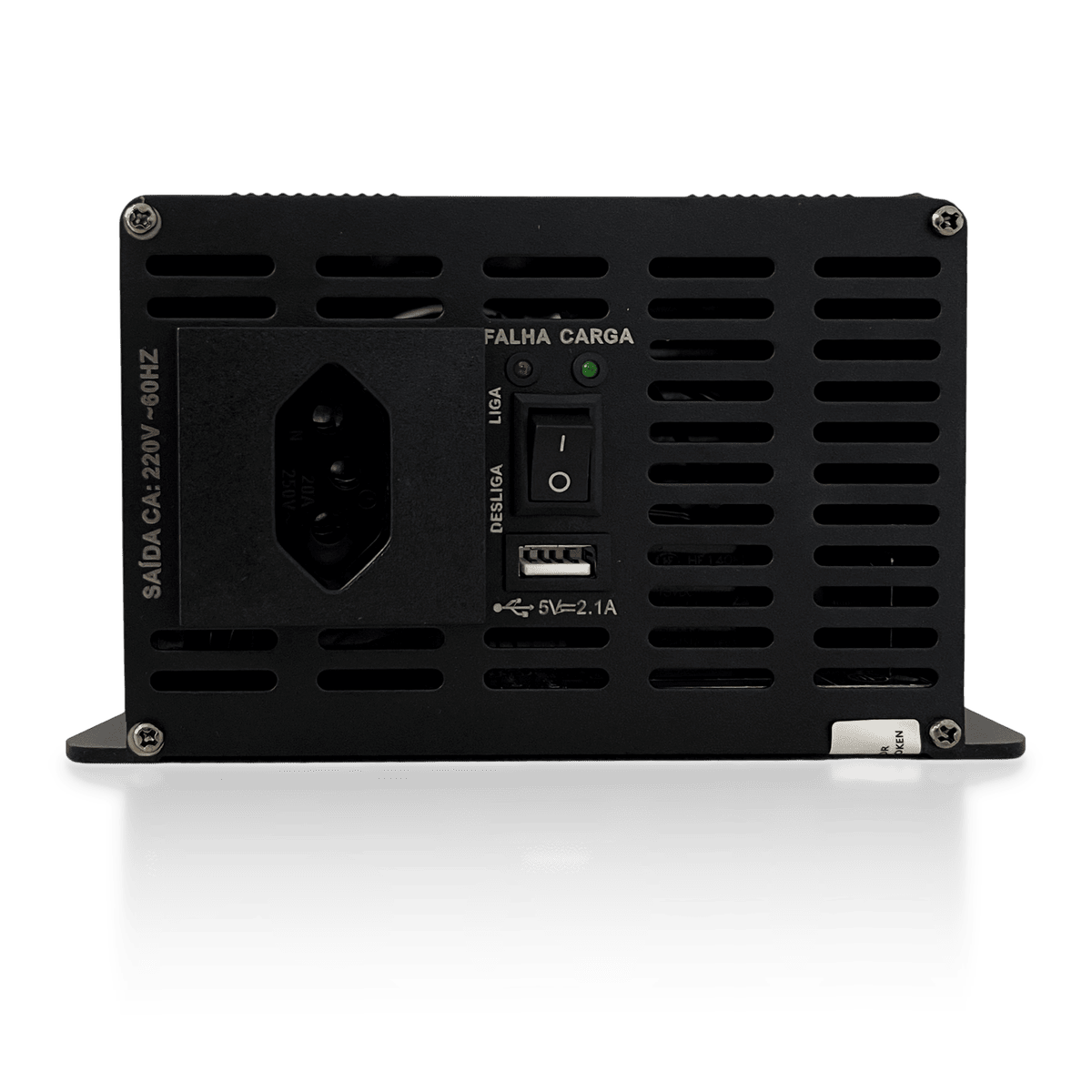

Led 1

Falha (acesso): Baixa tensão: Led Falha + alarme sonoro, recuperação automática

Alta tensão

Led Falha, recuperação automática

Sobrecarga

Led Falha, recuperação automática em 2s

Alta temperatura

Led Falha, recuperação automática

Led 2

Carga (aceso): Indica que o inversor está ligado e operando normalmente.

Garantia

Este produto possui garantia de 12 meses a partir da data de venda, comprovada pela nota fiscal. A Flach Equipamentos se responsabiliza por defeitos de fabricação nos componentes do produto e pelos custos de frete quando o produto precisar ser enviado para a fábrica, desde que o uso tenha sido correto. Caso ocorra mau uso, o custo do transporte e reparo será por conta do cliente.

• Contato com água, maresia ou qualquer líquido que possa danificar os componentes.

Descargas elétricas ou curtos-circuitos.

Danos causados por quedas, batidas e outros impactos.

Alterações nos cabos ou terminais do produto.

Instalação inadequada.

Nota

Todas as imagens apresentadas são meramente ilustrativas. O produto pode ser modificado sem aviso prévio.
