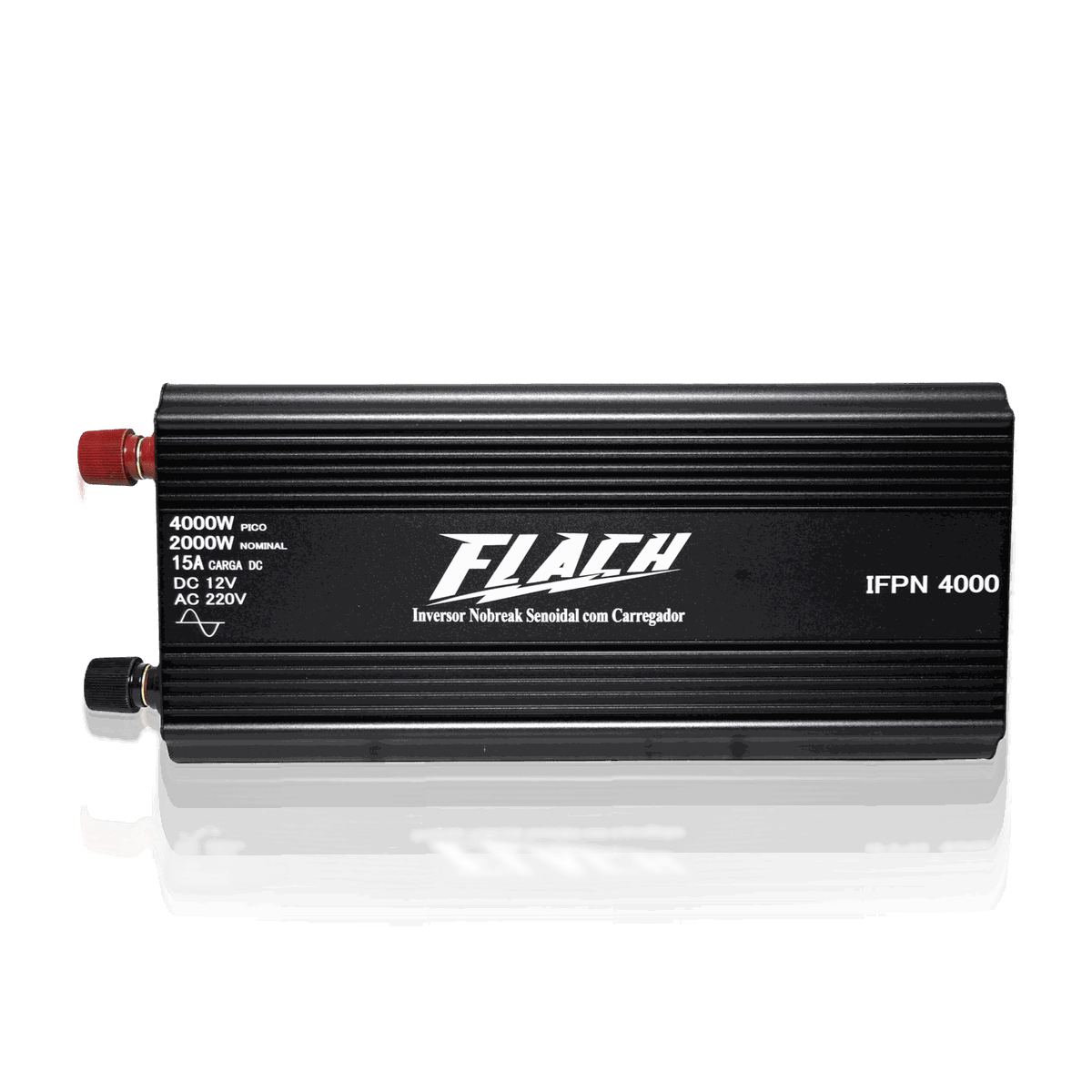

Inversor Nobreak IFPN4000

3 em 1 (Inversor de tensão, Nobreak e Carregador de Bateria) que possui a função de manter os equipamentos em funcionamento na queda de energia.

BATERIA 12V / SAÍDA 127V

• BATERIA 12V / SAÍDA 220V
• 4000 watts/pico
• 2000 watts/nominal
• Eficiência 90%
• Saída para conexão remota
• Cooler para refrigeração
• Proteção sobrecarga
• Proteção sub tensão
• Proteção alta tensão

Tensão de saída

220VAC ±10%

Frequência

60Hz +- 3Hz

Temperatura de operação

0°C a + 40°C (ambiente)

Desligamento por temperatura

~ 75°C

• Não acompanha bateria

A: 225mm; L

490mm; C: 250mm.

Peso

6,56kg

Garantia

1 (um) ano.

RECOMENDAÇÕES DE USO

Aparelhos com carga resistiva

50% da potência nominal

Outros aparelhos

70% da potência nominal

• Baterias, maior amperagem mais tempo de funcionamento. (amper x tensão = watts).

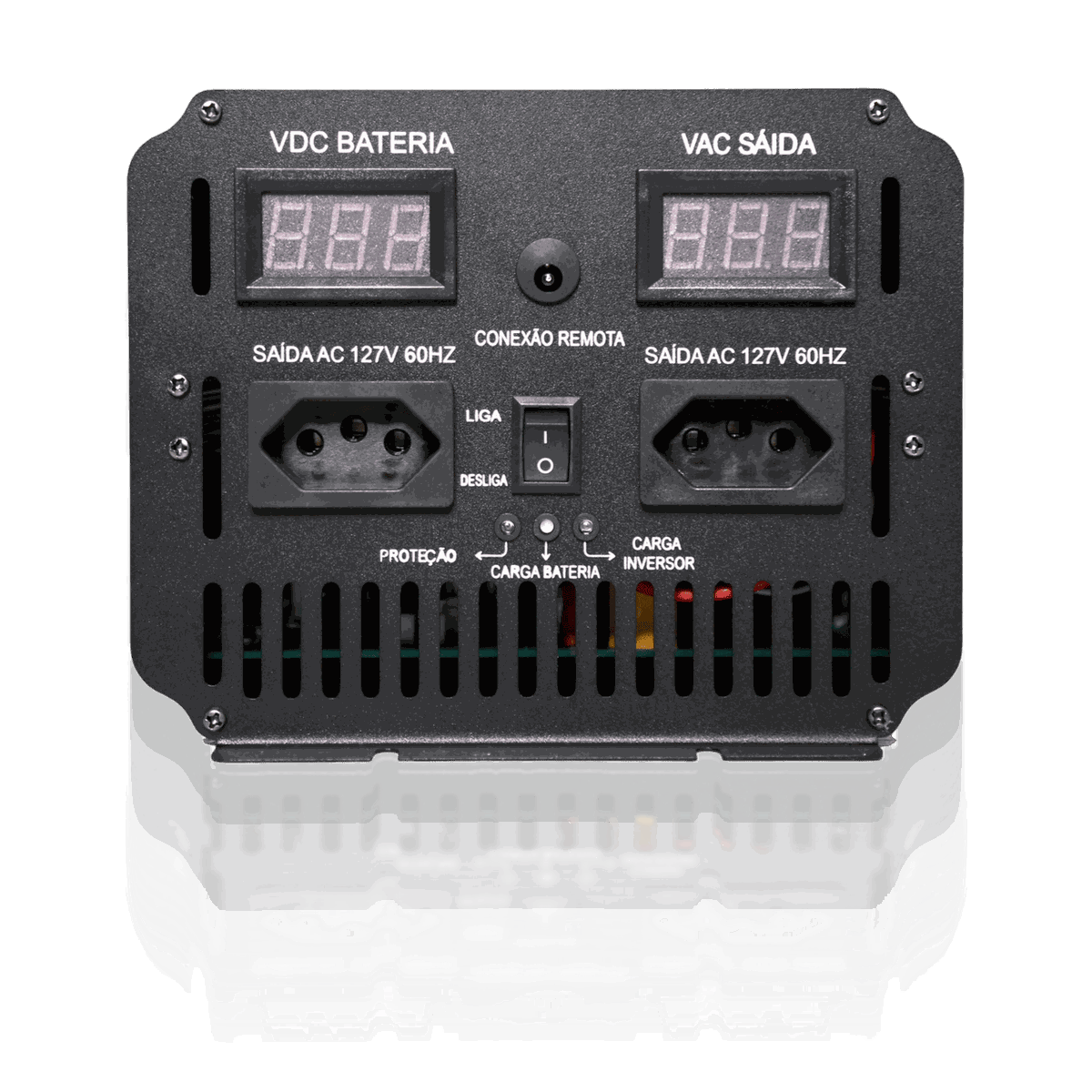

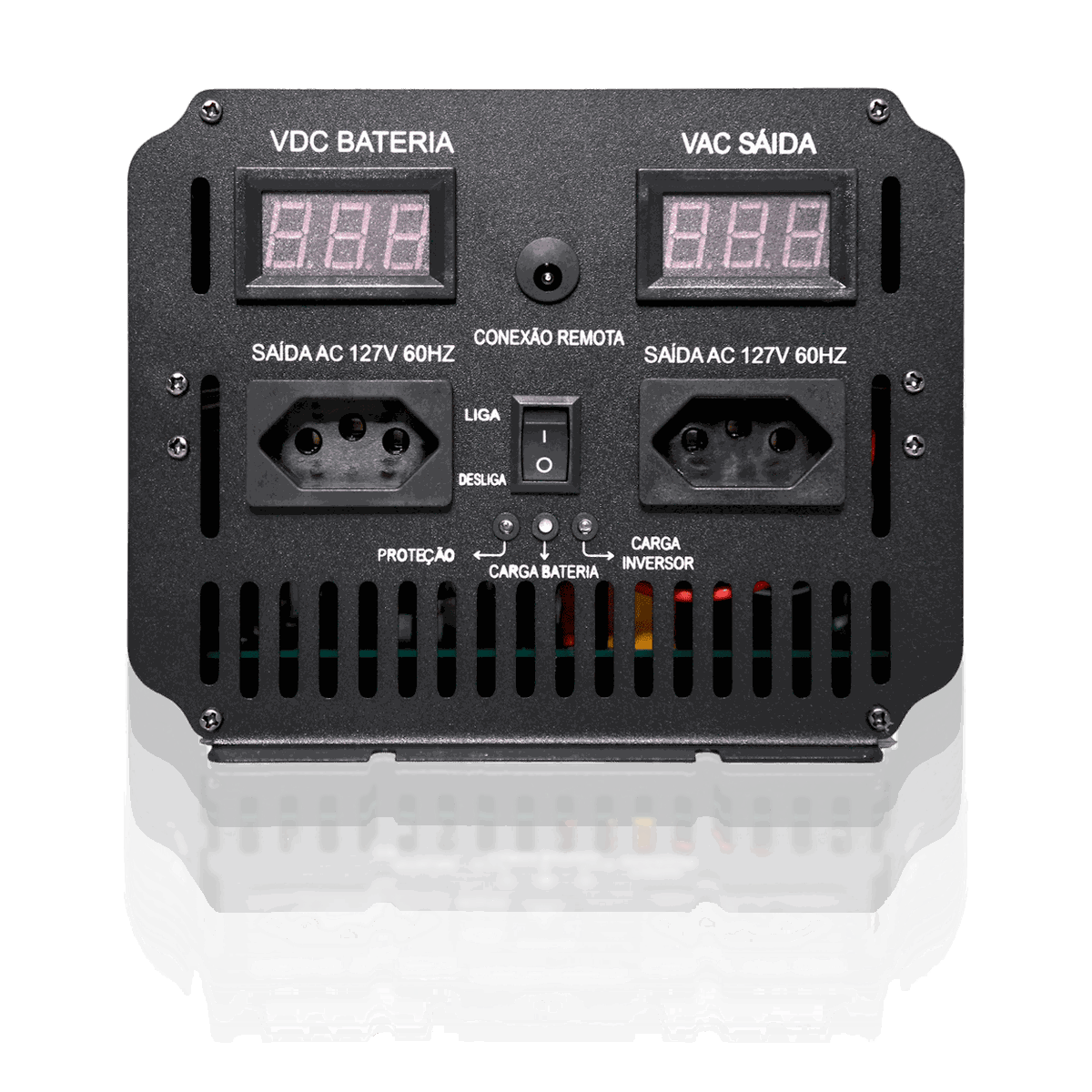

LEDs INDICADORES

Carga bateria (vermelho)

Carregador em funcionamento, bateria em recarga.

Carga bateria (verde)

Bateria com carga completa.

Proteção

Sobrecarga, temperatura ou tensão alta/baixa na bateria.

Carga inversor

Nobreak pronto para o uso.

• Manual do Inversor Nobreak Senoidal
• Apresentação

Parabéns pela sua compra! Você acaba de adquirir um produto 3 em 1, que combina as funções de Inversor de Tensão, Nobreak e Carregador de Bateria. Com ele, você terá energia elétrica contínua (127V ou 220V) em qualquer lugar, utilizando a rede elétrica ou baterias para seu funcionamento. O produto oferece as seguintes funcionalidades:

Função Nobreak

Garante que seus equipamentos não sofram interrupção durante a falta de energia da concessionária.

Função Carregador de Baterias

Mantém suas baterias carregadas enquanto há energia da concessionária.

Função Inversor

Usa a bateria para fornecer energia de 127V ou 220V aos equipamentos durante uma queda de energia.

Observações Importantes

Este produto não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, a menos que recebam instruções adequadas.

• É recomendado que as crianças sejam supervisionadas para evitar o uso indevido do aparelho.

Classe de proteção IPX0

Uso interno, protegido contra sol, chuva e umidade. Armazene em um local seco e ventilado.

Temperatura de operação

0°C a 40°C. Não exponha o inversor a altas temperaturas ou fontes de calor.

Tensão de operação

Certifique-se de que a entrada (12V, 24V ou 48V) e a saída (127V ou 220V) estejam adequadas.

Cuidados com as baterias

Sempre utilize EPI ao manusear baterias. Evite contato com gases inflamáveis e riscos de explosão.

Conecte as baterias corretamente

Sempre use os cabos fornecidos e evite cabos inadequados que possam prejudicar o funcionamento.

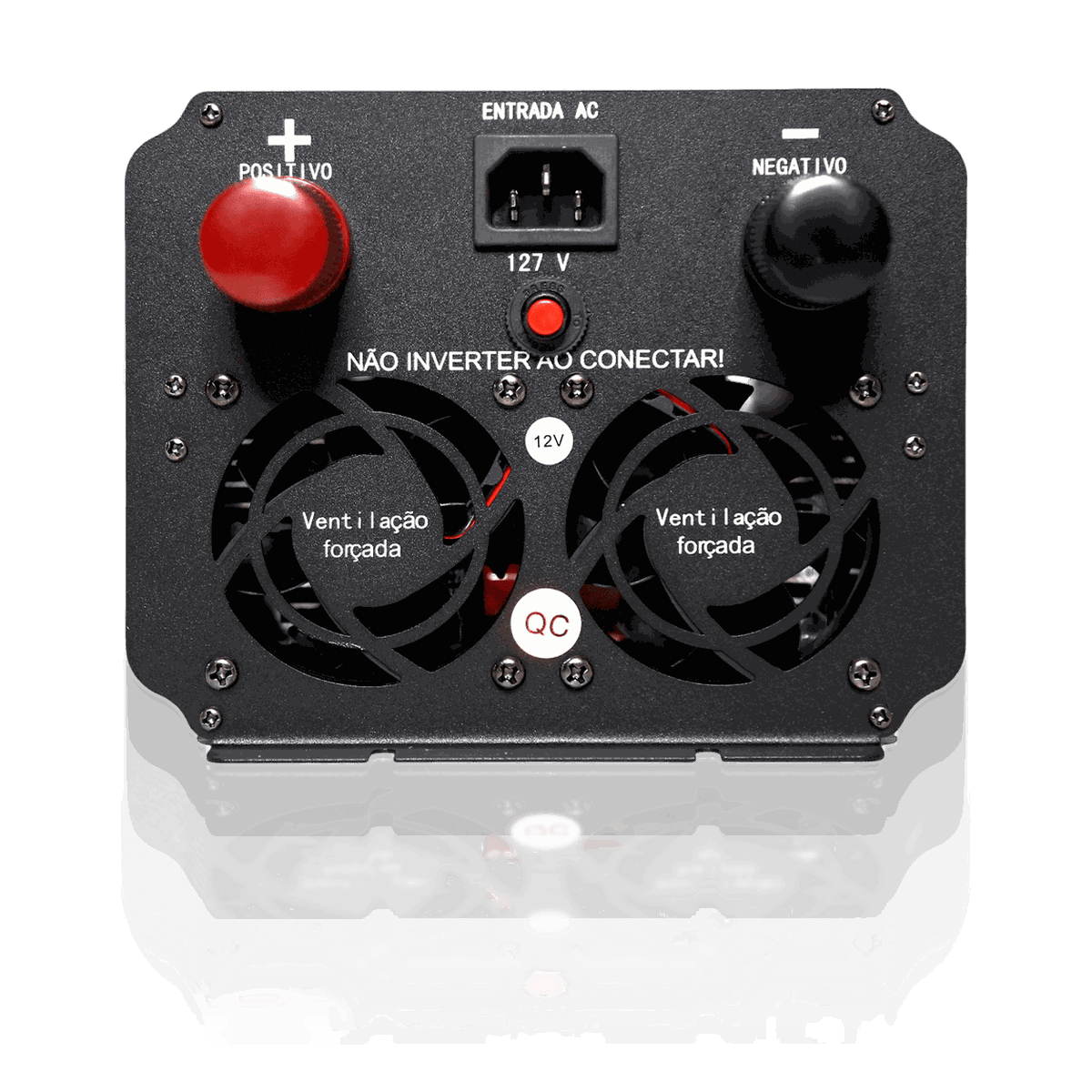

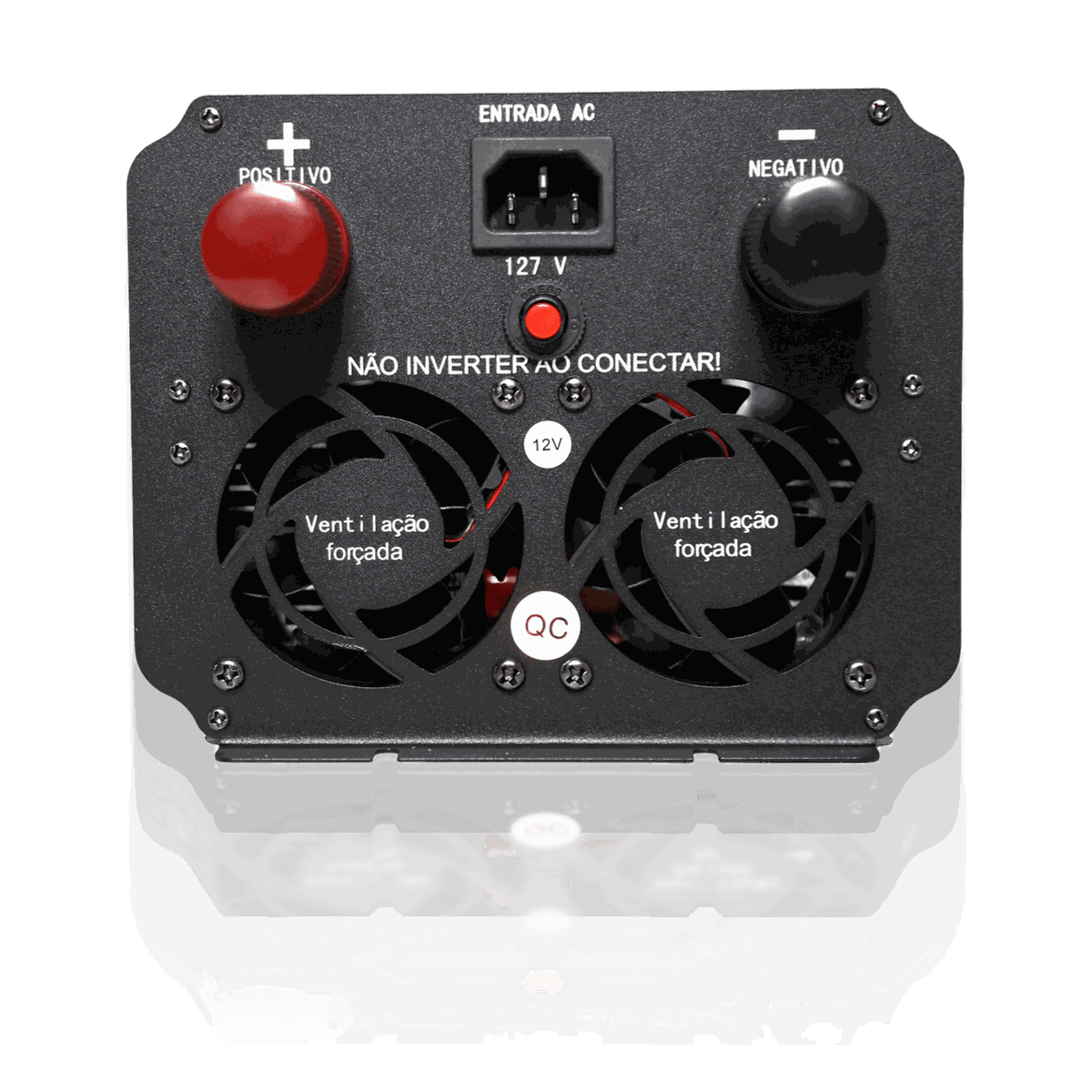

Instalação e Operação

• Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.
• Conecte o cabo preto no terminal negativo (-) do inversor e da bateria.

Conecte o cabo de alimentação à rede elétrica da concessionária para ativar o Carregador de Baterias e a função Nobreak.

Ligue o inversor pressionando o botão LIGA/DESLIGA. O LED CARGA INVERSOR acenderá, indicando que o inversor está fornecendo energia.

• Utilize as tomadas de 127V ou 220V para ligar seus equipamentos.

Dimensionando as Baterias

Exemplo: Se usar uma bateria de 100 amperes, você terá 1.200 watts. Se seu equipamento consumir 100 watts por hora, o funcionamento será de 12 horas. Porém, o tempo pode ser menor devido a variáveis como a saúde das baterias e o consumo dos equipamentos.

Para preservar a vida útil da bateria, não é recomendado usar 100% da carga. O inversor da Flach desliga automaticamente ao atingir 50% da carga da bateria para facilitar a recarga segura.

Ficha Técnica

Potência Nominal

1000W, 1500W, 2000W, 2500W, 3000W, 4000W, 5000W

Potência Pico

O dobro da potência nominal (±1s)

Forma de Onda de Saída

Onda Senoidal Pura

Tensão de Saída (CA)

127VAC ou 220VAC ±10%

Tensão de Entrada (CA)

90-140VAC ou 180-240VAC

Frequência (Hz)

60Hz ±3%

Para modelos <1000W

10A

Para modelos >1000W

15A

Eficiência do Inversor

90% (DC13V)

Temperatura de Operação

0°C - 40°C

Proteção de Entrada (AC)

Botão Disjuntor Térmico (desliga quando a carga ultrapassa a potência nominal)

Proteção de Alta Temperatura

70°C ~ 75°C

Proteção de Sobrecarga (AC)

>100% (recuperação automática em 2 segundos)

Tensão de Entrada (DC)

12VDC | 24VDC | 48VDC

Proteção de Baixa Tensão (DC)

10VDC±0,5V | 19VDC±1V | 40VDC±1V

Proteção de Alta Tensão (DC)

16VDC±0,5V | 31VDC±1V | 60VDC±1V

LED 1 (Proteção)

Indica baixa tensão, alta tensão, sobrecarga ou alta temperatura

LED 2 (Carga Bateria)

Mostra o status de carregamento da bateria

LED 3 (Carga Inversor)

Indica que o inversor está funcionando normalmente

Garantia

Este produto possui garantia de 12 meses a partir da data de venda, comprovada pela nota fiscal. A Flach Equipamentos se responsabiliza por defeitos de fabricação nos componentes do produto e pelos custos de frete quando o produto precisar ser enviado para a fábrica, desde que o uso tenha sido correto. Caso ocorra mau uso, o custo do transporte e reparo será por conta do cliente.

• Contato com água, maresia ou qualquer líquido que possa danificar os componentes.

Descargas elétricas ou curtos-circuitos.

Danos causados por quedas, batidas e outros impactos.

Alterações nos cabos ou terminais do produto.

Instalação inadequada.

Nota

Todas as imagens apresentadas são meramente ilustrativas. O produto pode ser modificado sem aviso prévio.
