Inversor Semi Senoidal com Carregador IFC6000

MANUAL DO INVERSOR COM CARREGADOR DE BATERIA

APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto 2 em 1 (Inversor com Carregador de Bateria), que permite utilizar baterias para fornecer energia elétrica (127V ou 220V) em qualquer lugar. Além disso, o equipamento pode ser usado para recarregar suas baterias de forma segura quando conectado à rede elétrica.

Observações Importantes:

• Este produto não deve ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, a menos que recebam instruções ou estejam sob supervisão de uma pessoa responsável pela segurança.
• Recomenda-se que crianças sejam vigiadas para garantir que não brinquem com o aparelho.
• O aparelho contém classe de proteção IPX0 e é destinado ao uso interno, protegido de sol, chuva e umidade. Deve ser mantido em local seco e ventilado, com temperatura entre 0°C e 40°C.
• Durante o uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos sensíveis ao calor afastados do inversor.

INSTALAÇÃO E OPERAÇÃO

1. Verifique a tensão de operação do sistema:
   • Entrada: 12V, 24V ou 48V.
   • Saída: 127V ou 220V.
   • Certifique-se de que a potência dos equipamentos conectados não ultrapasse a capacidade do inversor.
2. Utilize sempre os Equipamentos de Proteção Individual (EPIs) indicados pelo fabricante da bateria ao manuseá-la.

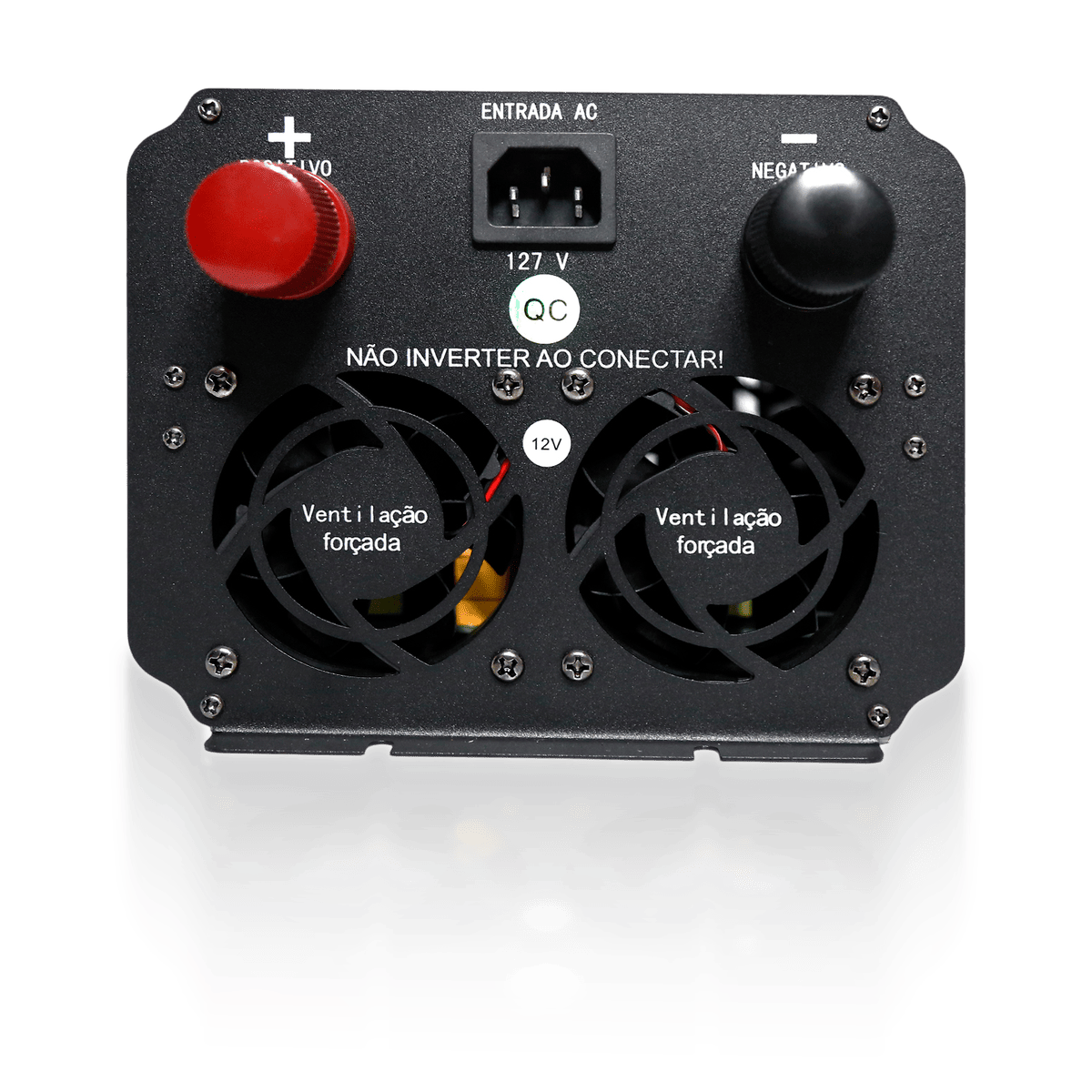

3. Ao conectar a bateria ao inversor, siga os passos abaixo:
   • Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
   • Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Atenção: Respeite essa ordem para evitar riscos de acidentes.

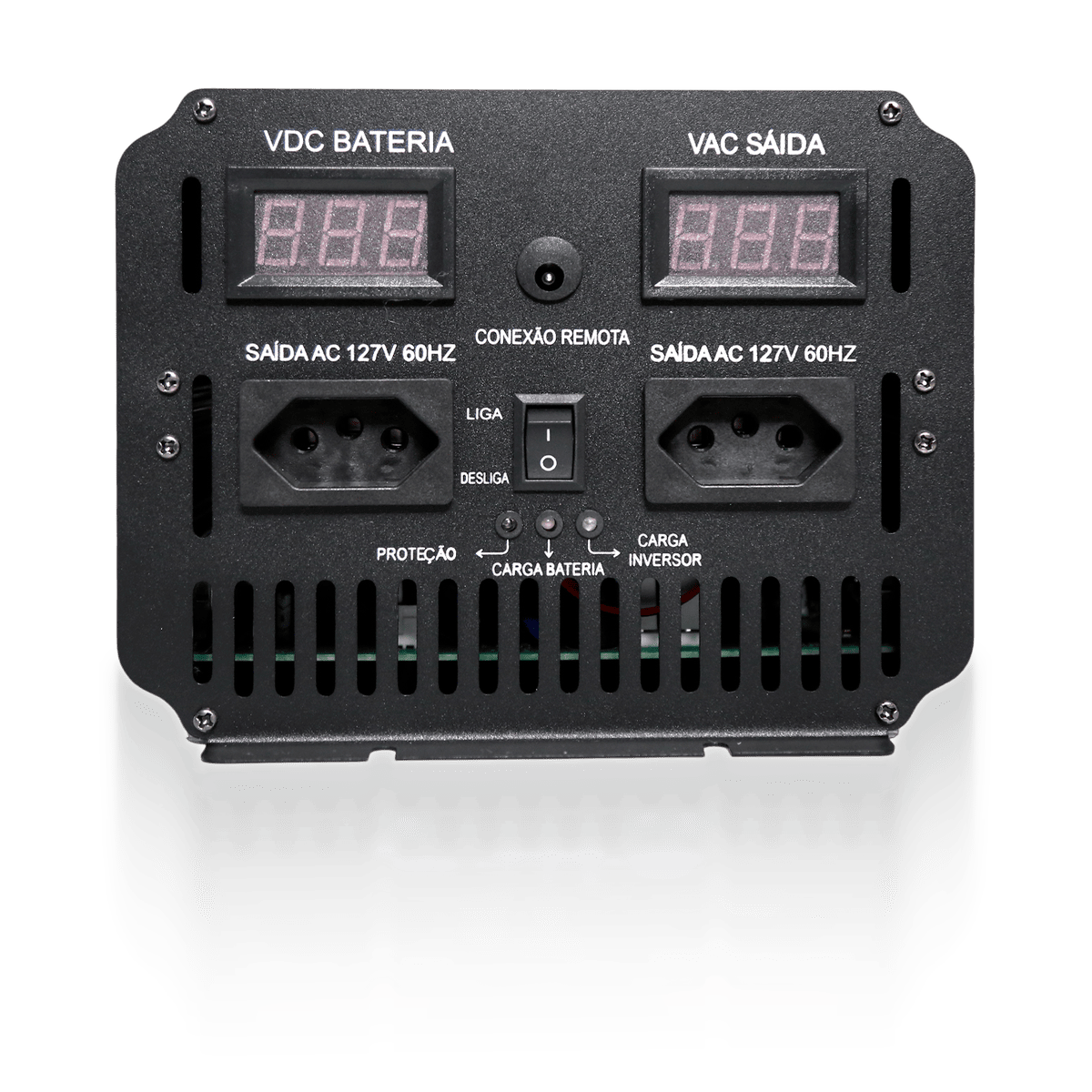

4. Ligue o inversor através do botão LIGA/DESLIGA. O LED “CARGA INVERSOR” acenderá, indicando que há tensão na saída do inversor.
5. Utilize as tomadas de saída (127V ou 220V) para conectar seus equipamentos.
6. Para ativar a função carregador de baterias, conecte o cabo de alimentação fornecido à rede elétrica da concessionária, respeitando a tensão do inversor.

CUIDADOS DURANTE A OPERAÇÃO

• Nunca tente realizar a manutenção do inversor. Em caso de necessidade, procure um técnico autorizado.
• Ao utilizar o inversor em automóveis, desligue-o antes de dar a partida no motor para evitar danos devido à queda de tensão da bateria.
• Não utilize dispositivos de proteção (como disjuntores) nos cabos de conexão com a bateria, pois o inversor já possui proteção interna.
• Para aplicações com motores, verifique a corrente de pico necessária para o acionamento. Exemplo: Um refrigerador de 250W pode exigir até 2500W no momento da partida.
• O inversor possui proteções contra:
  • Sobrecarga: Desliga automaticamente caso a carga conectada ultrapasse sua potência nominal.
  • Superaquecimento: Caso ocorra, desligue o inversor e verifique a ventilação.
  • Tensão alta na bateria: Se ultrapassar o limite, o inversor desligará a saída de energia.
  • Tensão baixa na bateria: Um alarme sonoro alertará a necessidade de recarga.

DIMENSIONAMENTO DAS BATERIAS

• A capacidade de uso depende da amperagem da bateria e da potência dos equipamentos conectados.
• Fórmula: AMPER x TENSÃO = WATTS
  • Exemplo: Uma bateria de 100Ah a 12V fornece 1200W.
  • Se um equipamento consome 100W/h, a autonomia teórica seria de 12 horas, mas na prática pode ser menor devido a variáveis como saúde da bateria e eficiência do inversor.
• Para preservar a vida útil da bateria, recomenda-se não utilizá-la até a descarga total. Os inversores da Flach possuem um sistema de proteção que desliga o equipamento ao atingir 50% de carga da bateria.
