MANUAL DO CARREGADOR DE BATERIAS DC 06

APRESENTAÇÃO

Criamos um produto inovador para o mercado. Nosso carregador foi desenvolvido com tecnologia avançada, permitindo carregar, recuperar e proteger sua bateria de forma automática. Com isso, oferecemos a você, cliente, comodidade e tranquilidade, sem a necessidade de intervenção manual. Parabéns pela sua aquisição e aproveite o novo e inovador jeito de carregar sua bateria.

OBSERVAÇÕES IMPORTANTES

1. Este aparelho possui classe de proteção IPX0 e não é destinado ao uso por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, a menos que tenham recebido instruções sobre a utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela segurança. Recomenda-se que as crianças sejam vigiadas para garantir que não brinquem com o aparelho.

2. Este carregador foi projetado com capacidade nominal para recarregar baterias de 12 volts de chumbo-ácido. Não deve ser utilizado para baterias de outras tensões ou aplicações, nem para baterias não recarregáveis.

3. O produto é destinado para uso interno, e não deve ser exposto à chuva.

4. Desconecte o aparelho da alimentação elétrica antes de fazer ou remover a conexão com a bateria. Aviso: Gases explosivos podem ser gerados pela bateria. Evite faíscas e chamas. Garanta ventilação adequada durante o carregamento. A bateria deve ser colocada em uma área bem ventilada.

5. Este carregador de baterias deve ser conectado somente em uma tomada com aterramento.

6. Nunca tente fazer a manutenção do produto. Em caso de defeitos, procure um técnico ou pessoa autorizada.

7. Se o cordão de alimentação estiver danificado, ele deve ser substituído pelo fabricante ou agente autorizado, a fim de evitar riscos.

8. Todas as informações aqui contidas são válidas para os modelos 12 volts, incluindo: F06, F10, F15, F20, F30, F40, F50, F60, F80, F100-RNEW, F150-RNEW e F250-RNEW.

9. Para informações sobre o peso do produto, consulte nosso site: www.flachcarregadores.com.br.

INSTRUÇÕES DE USO

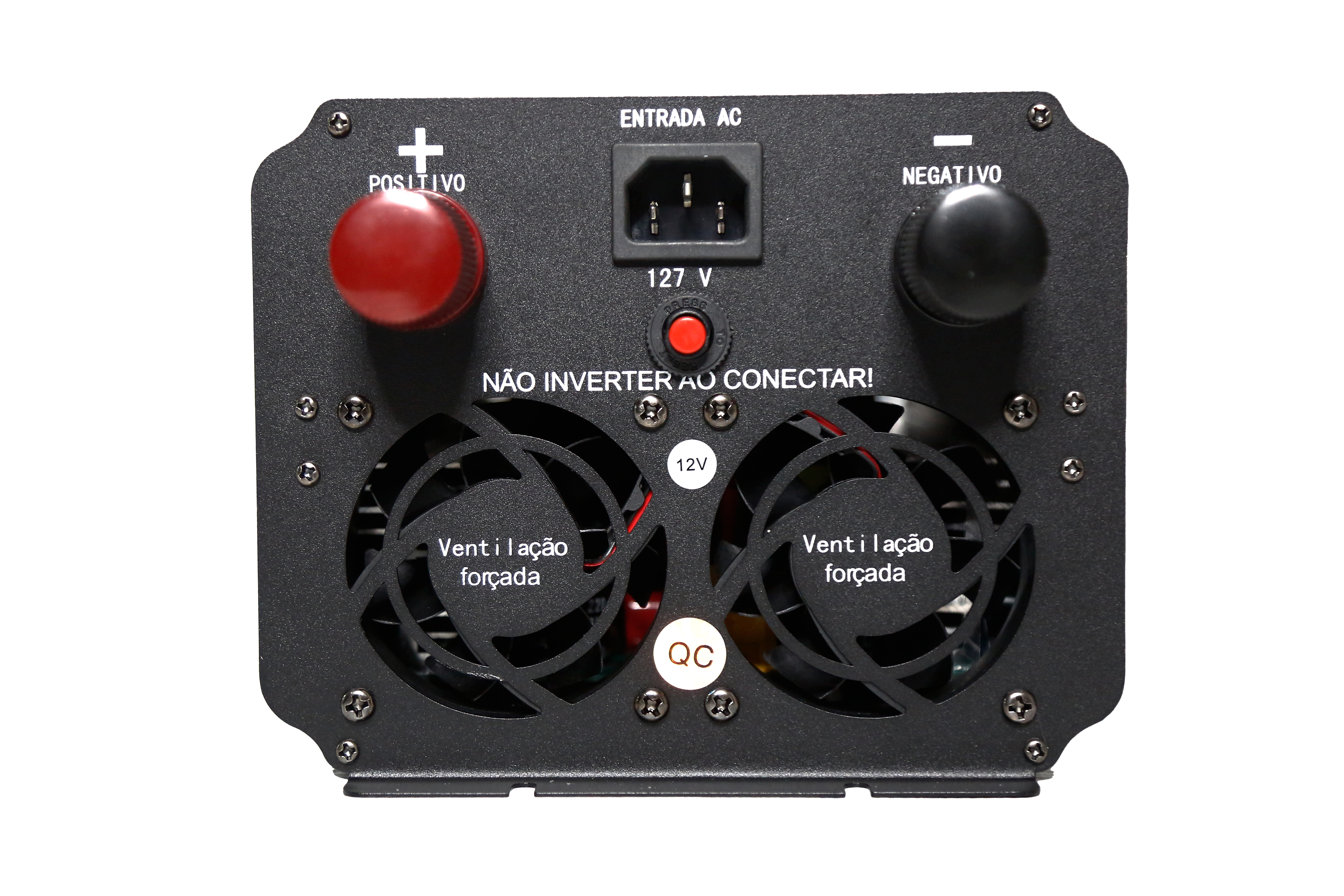

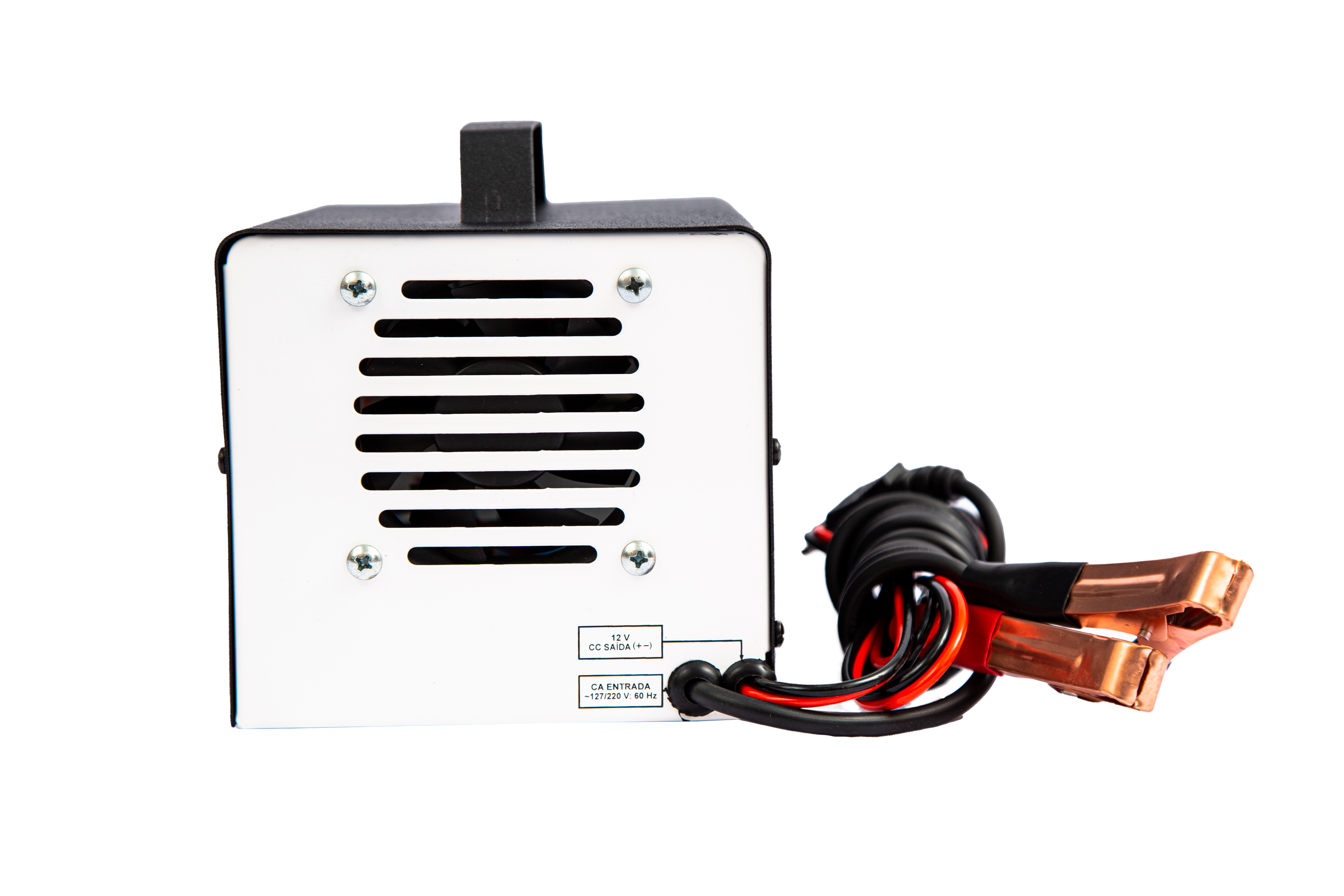

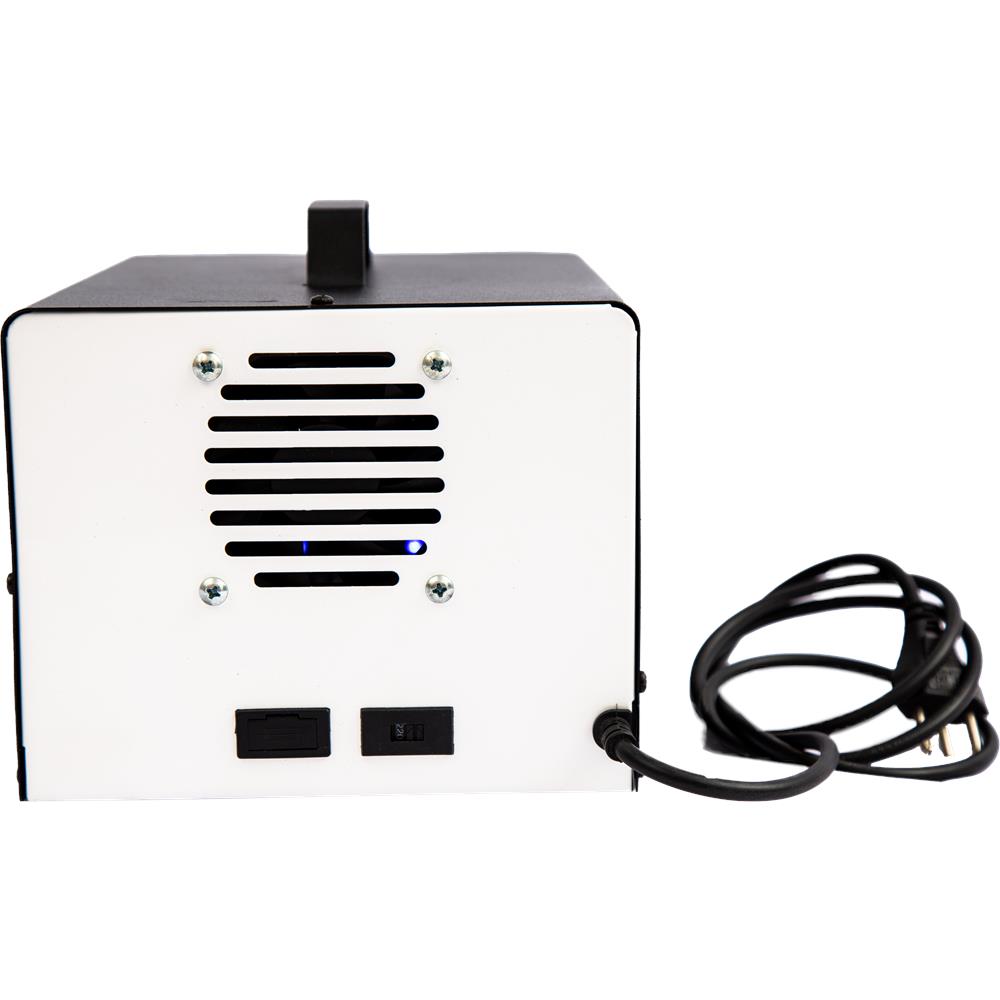

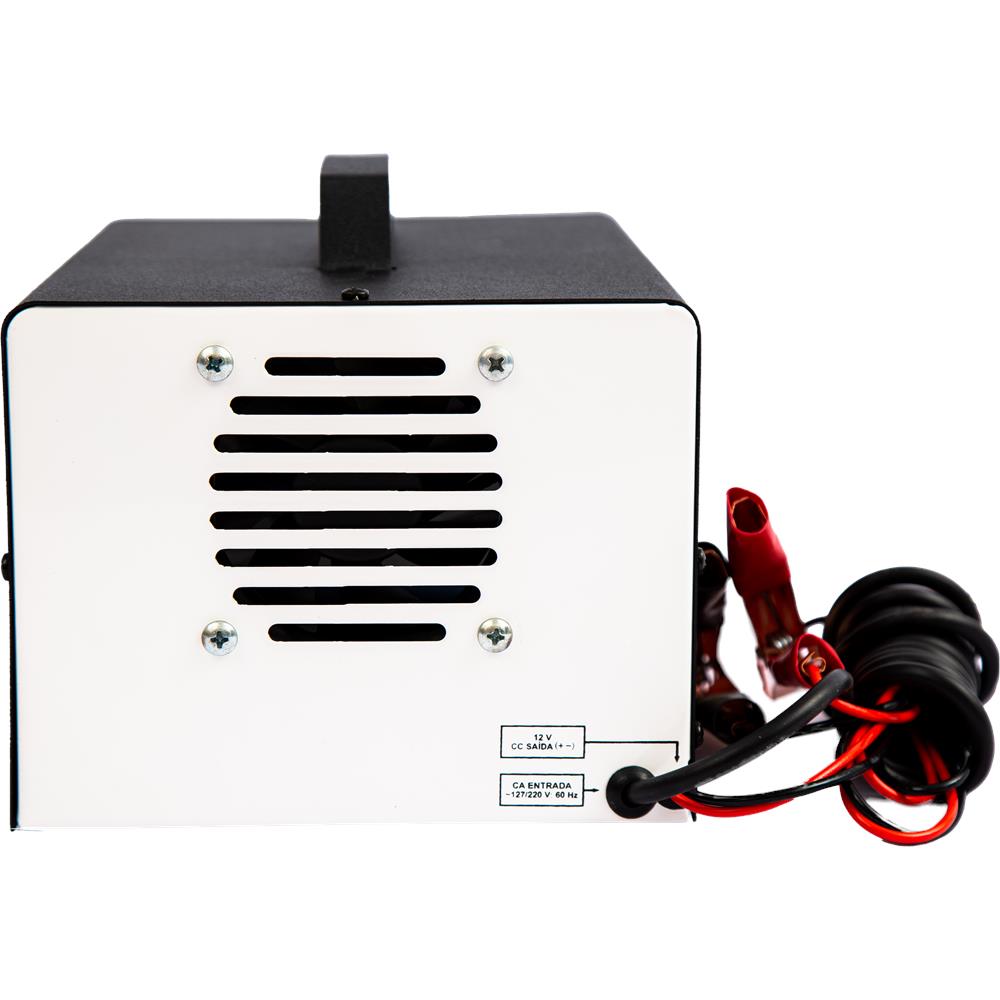

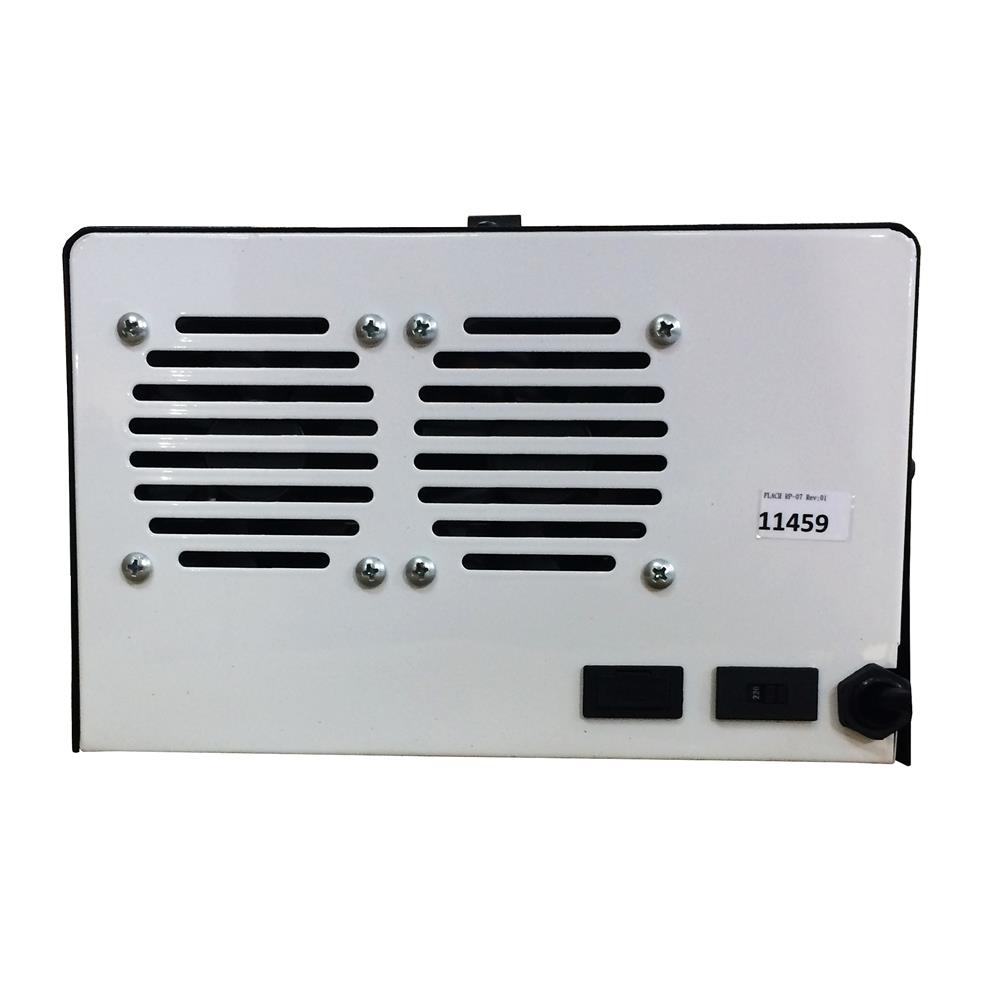

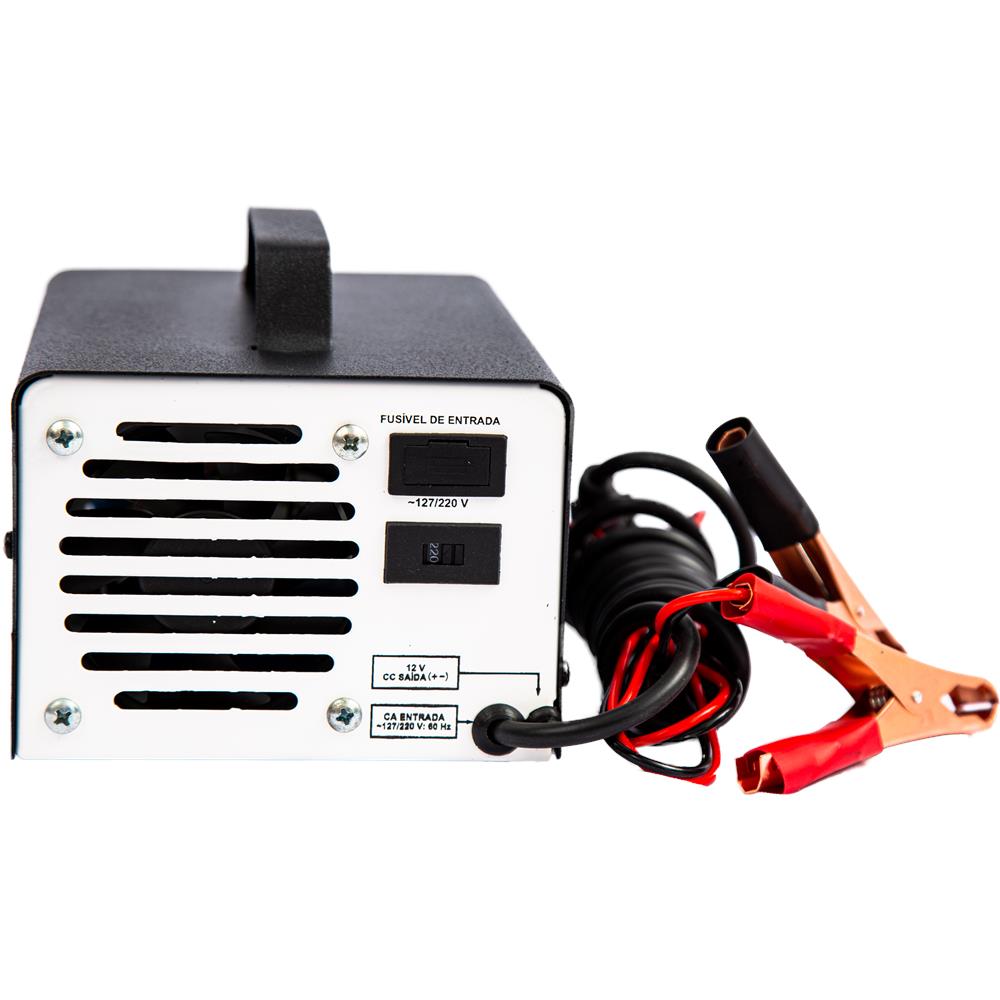

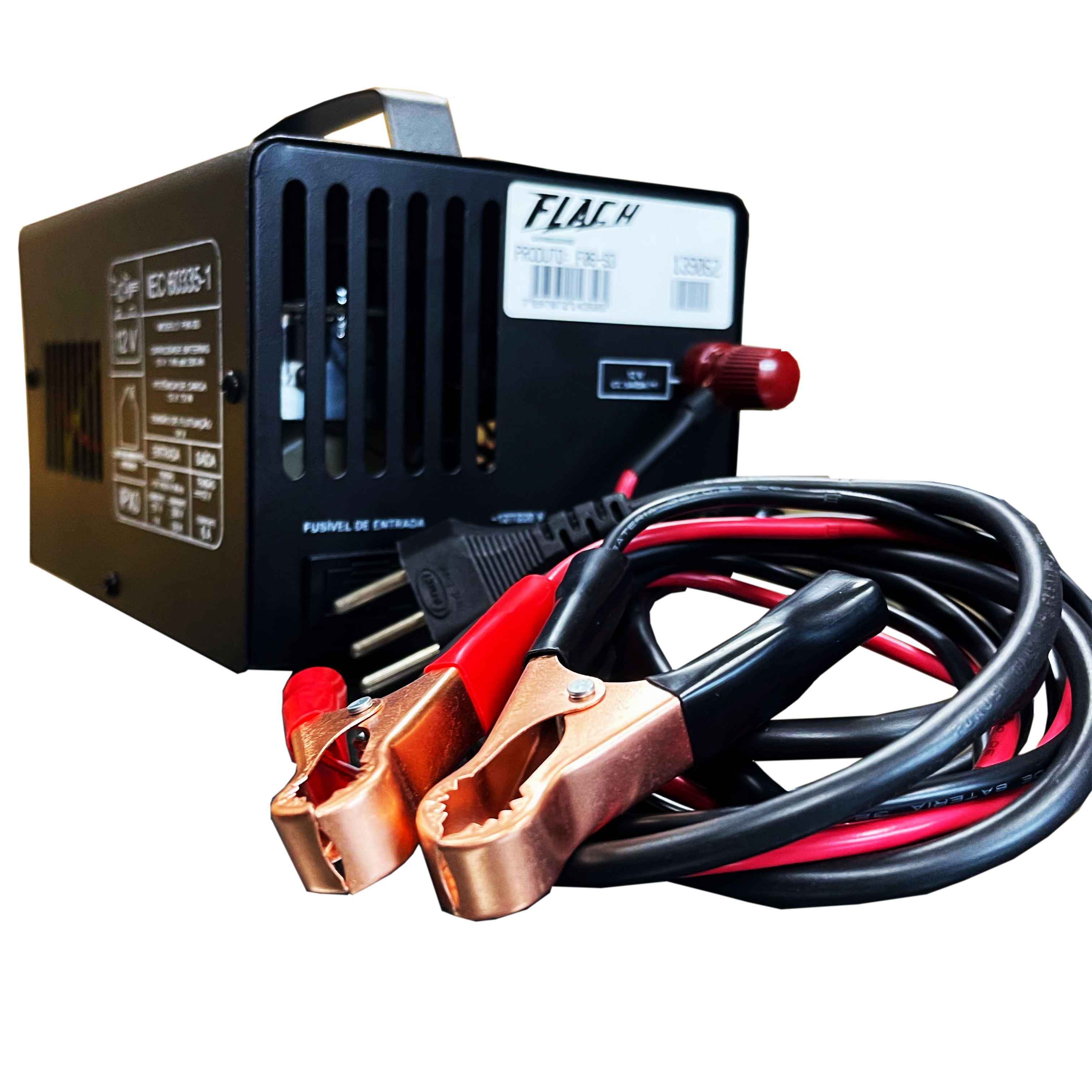

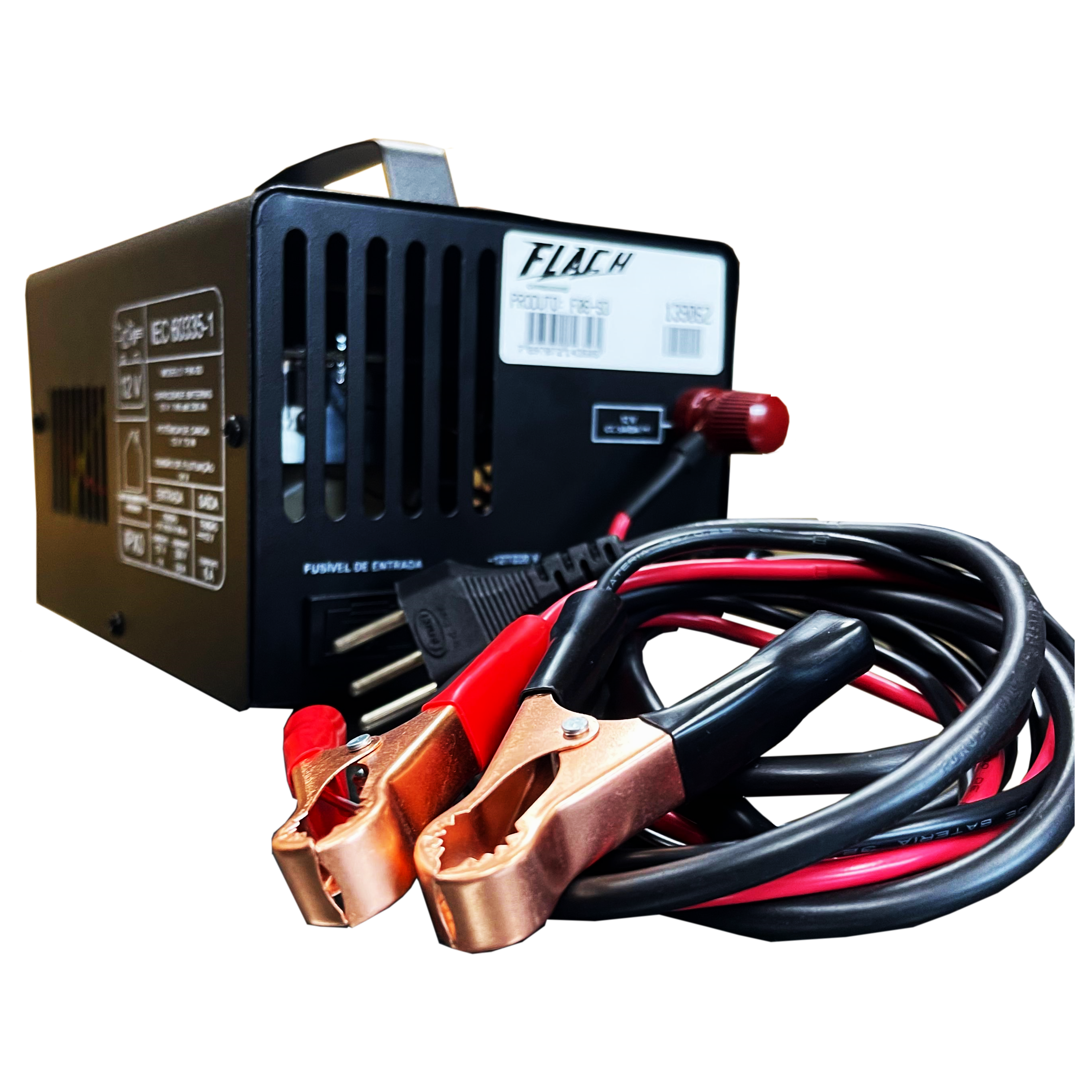

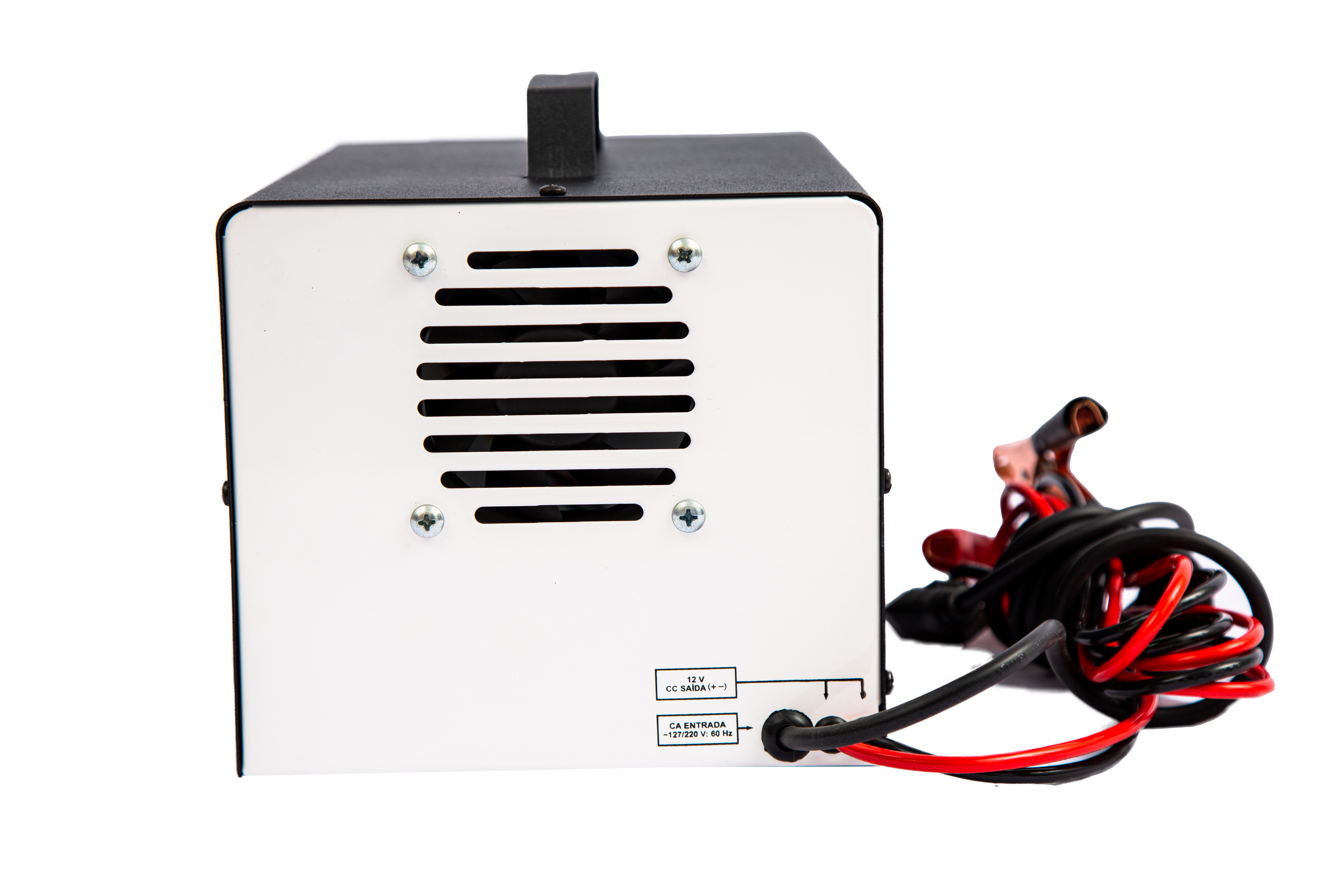

10. Verifique, na parte traseira do carregador, se o modelo possui chave seletora de tensão (127 / 220 volts). Caso não possua, trata-se de um modelo bivolt automático.

11. Limpe o polo da bateria, se necessário, antes de conectar os cabos do carregador.

12. O carregador não deve estar conectado à rede elétrica quando for conectado à bateria para evitar faíscas. Como medida de segurança, posicione o aparelho distante da linha de combustível do automóvel durante a utilização.

13. Após o carregamento, desconecte o carregador da rede elétrica. Em seguida, remova primeiro a conexão negativa (chassi do veículo) e depois a conexão positiva (bateria).

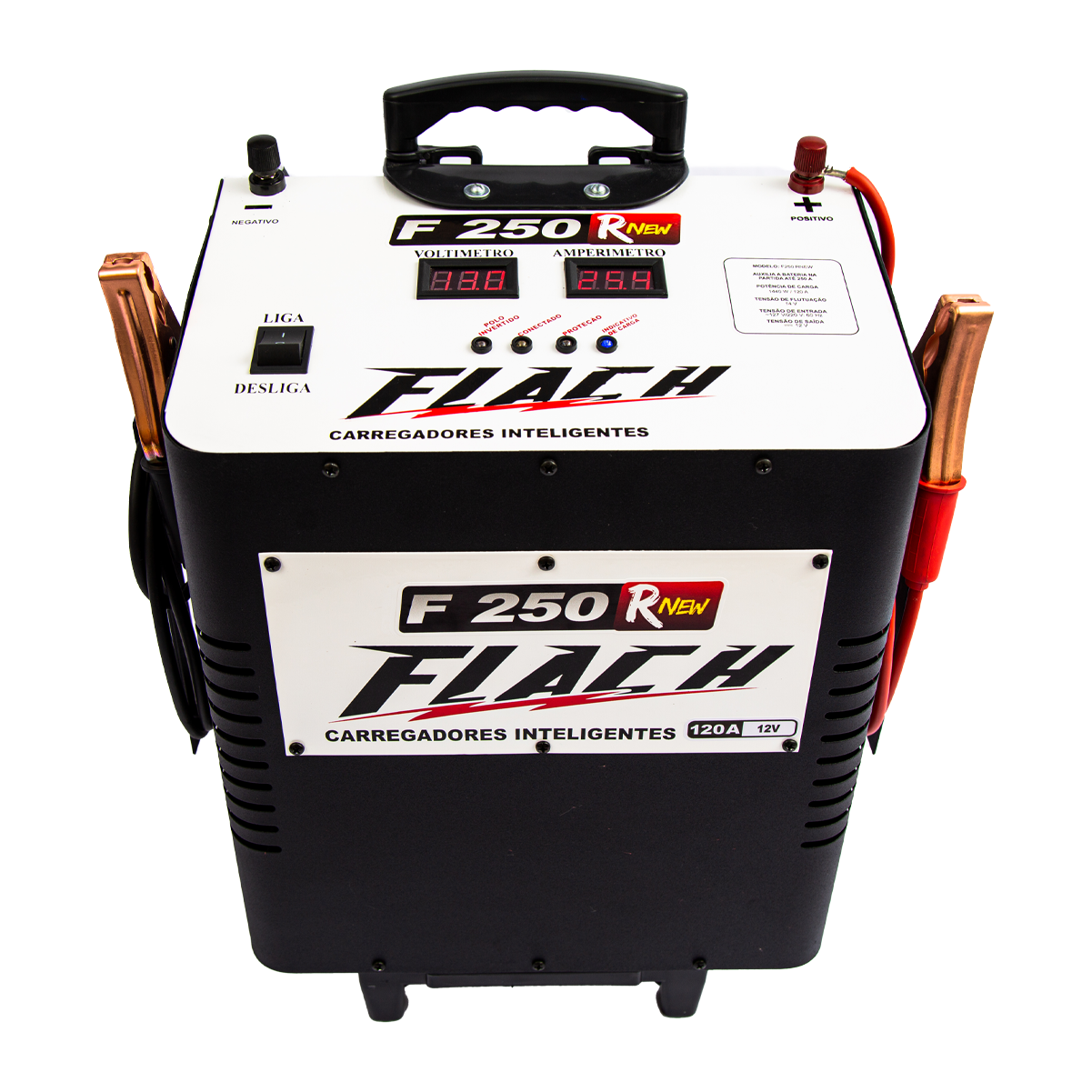

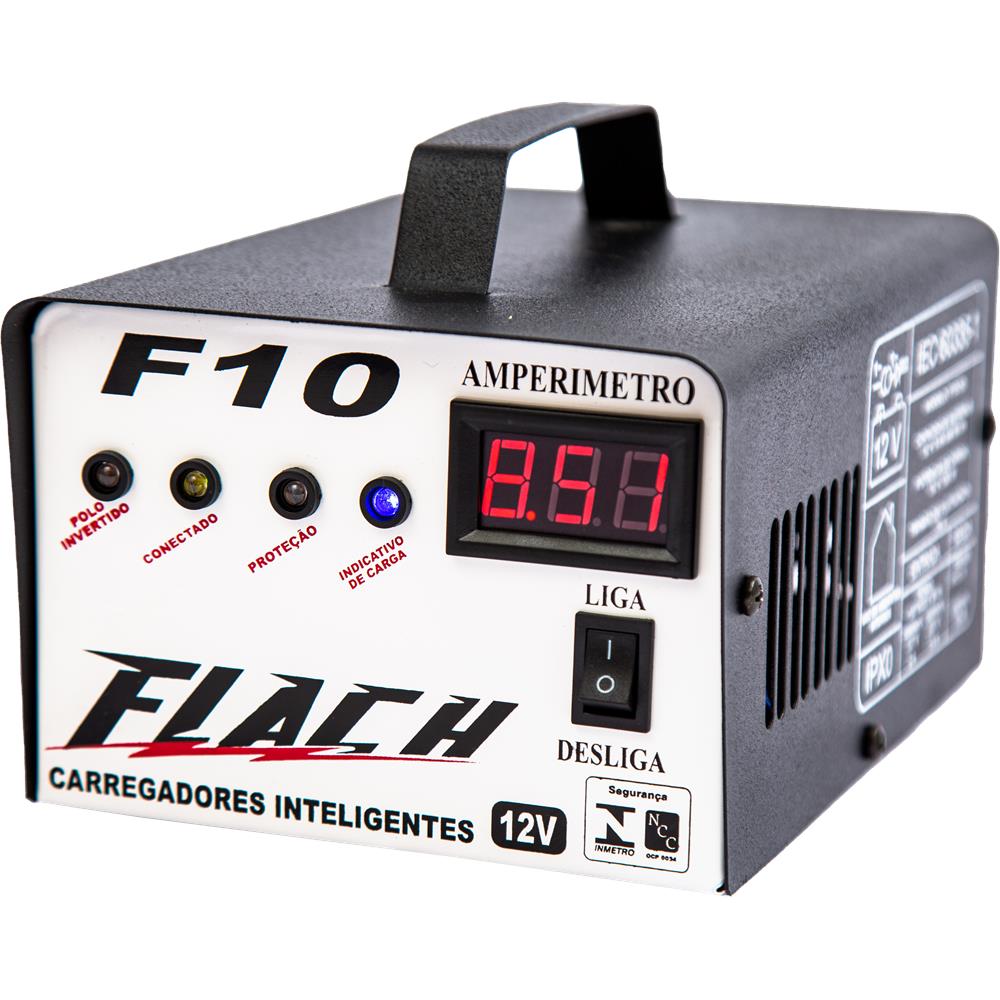

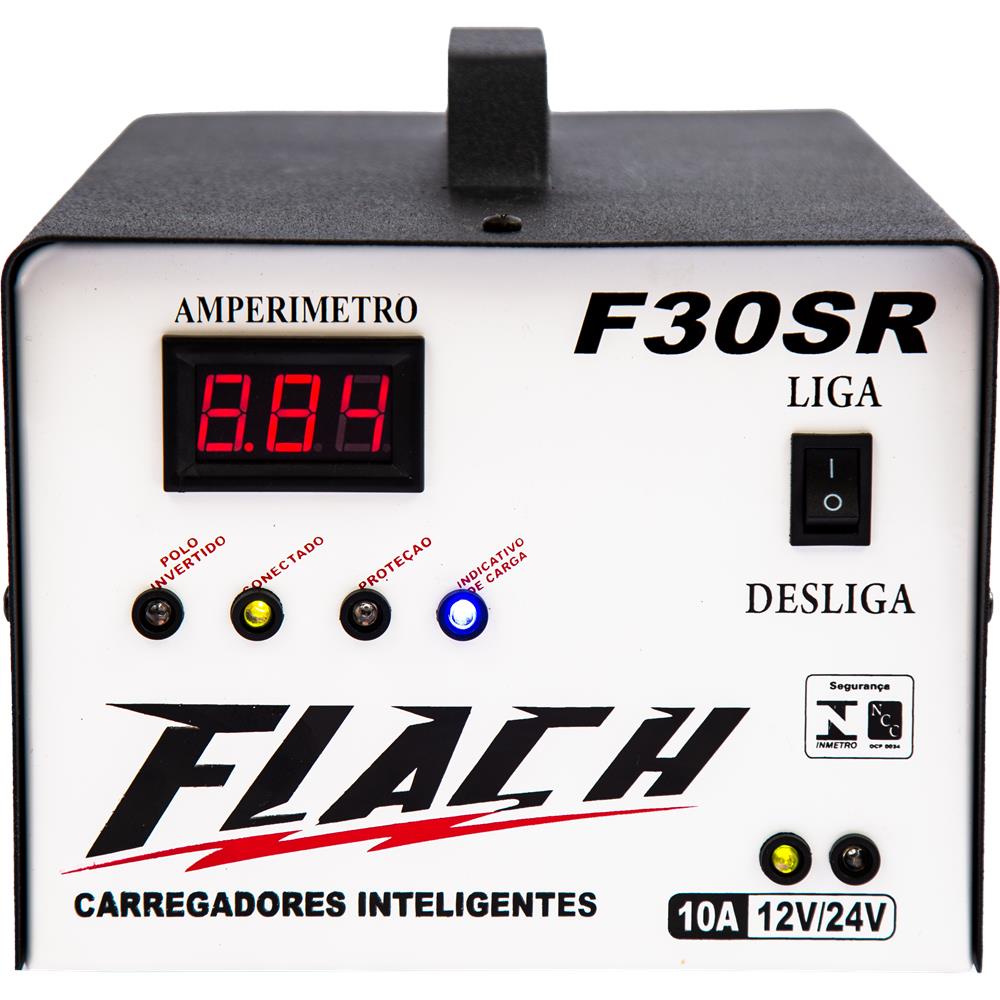

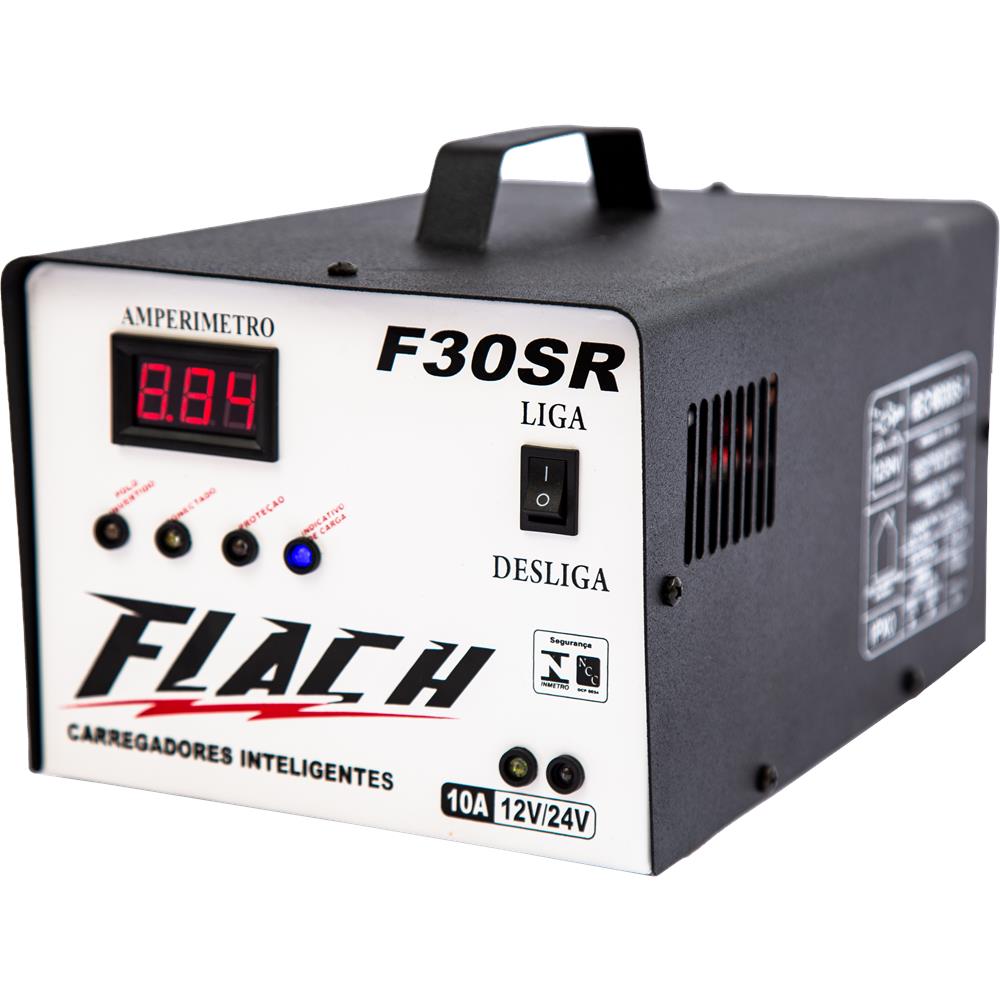

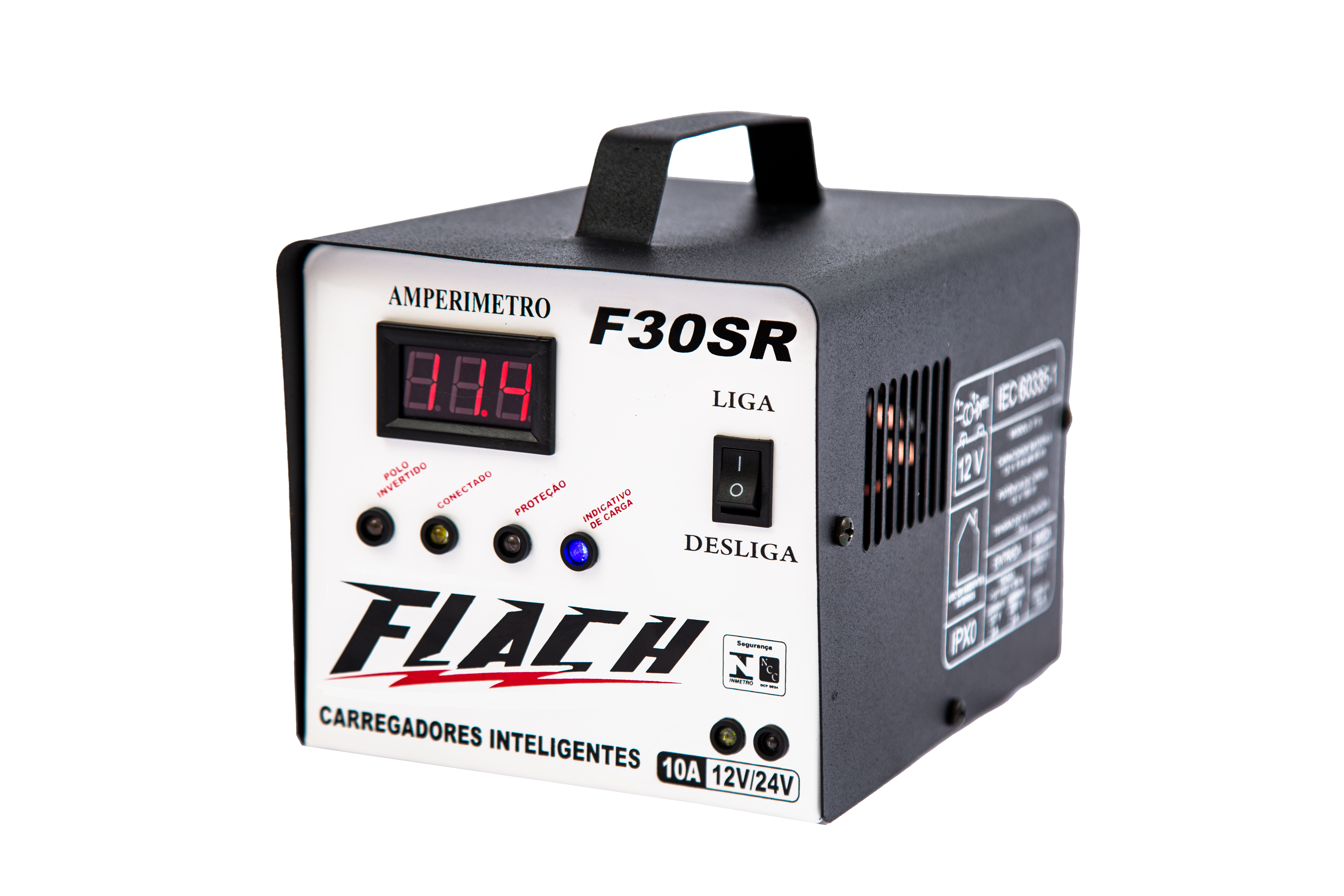

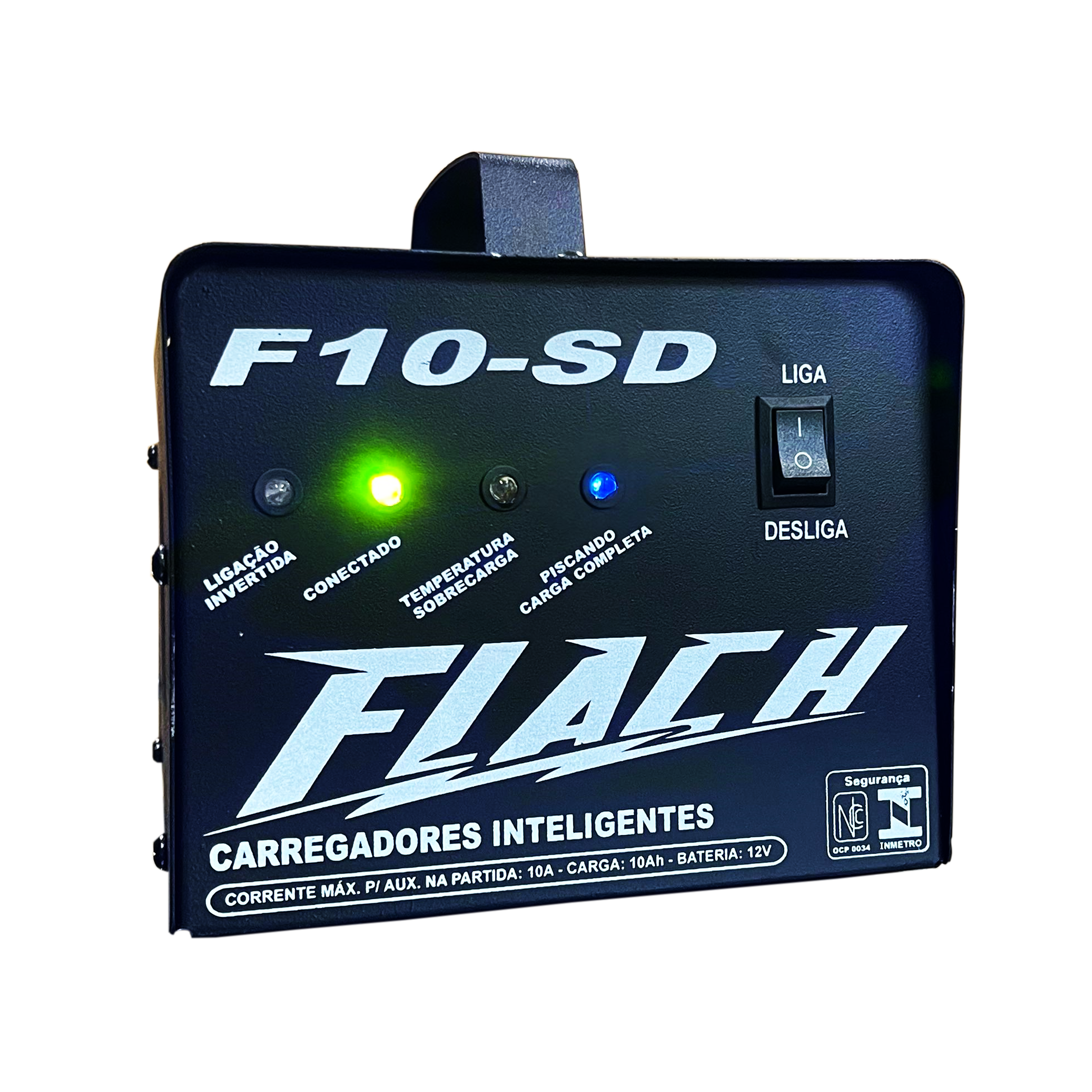

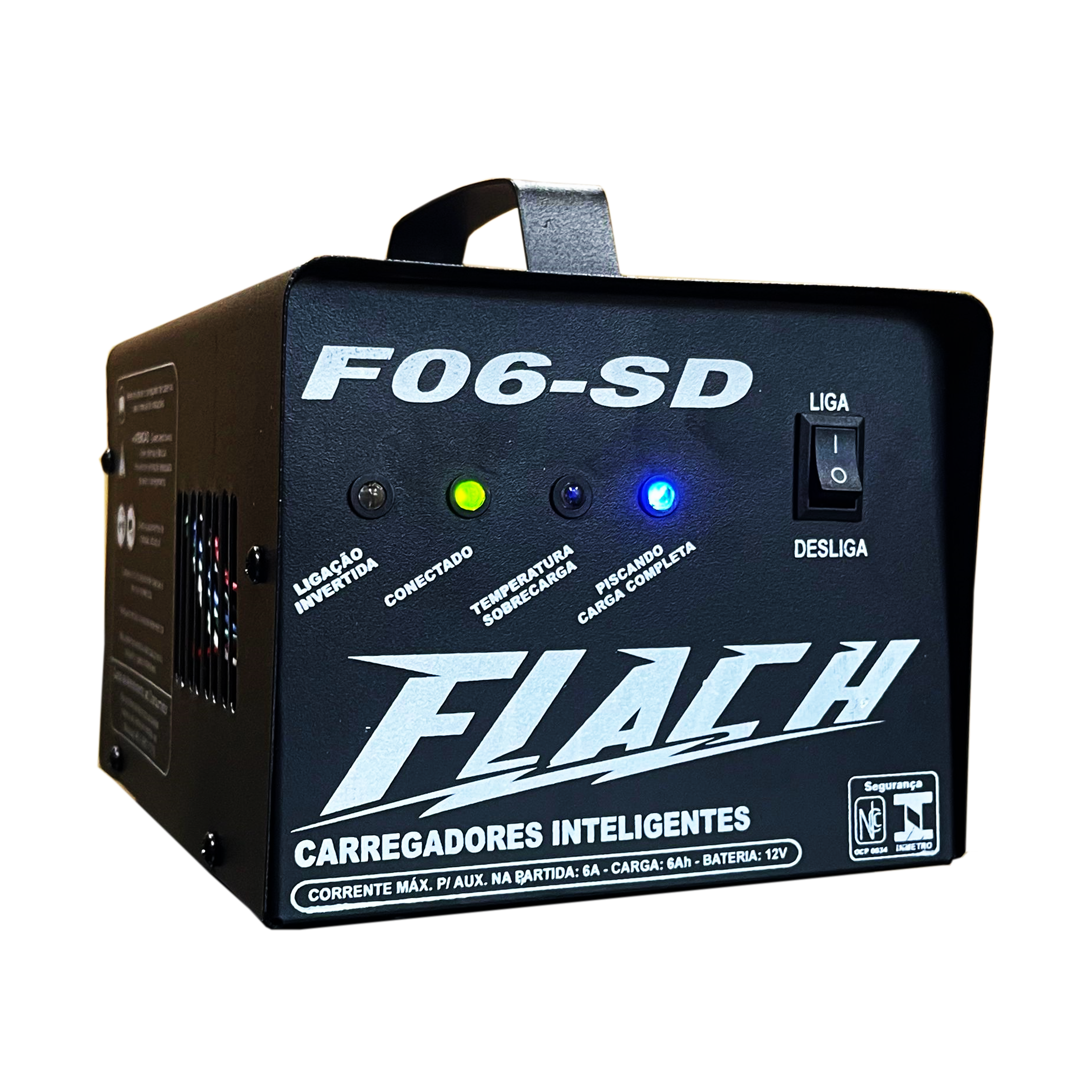

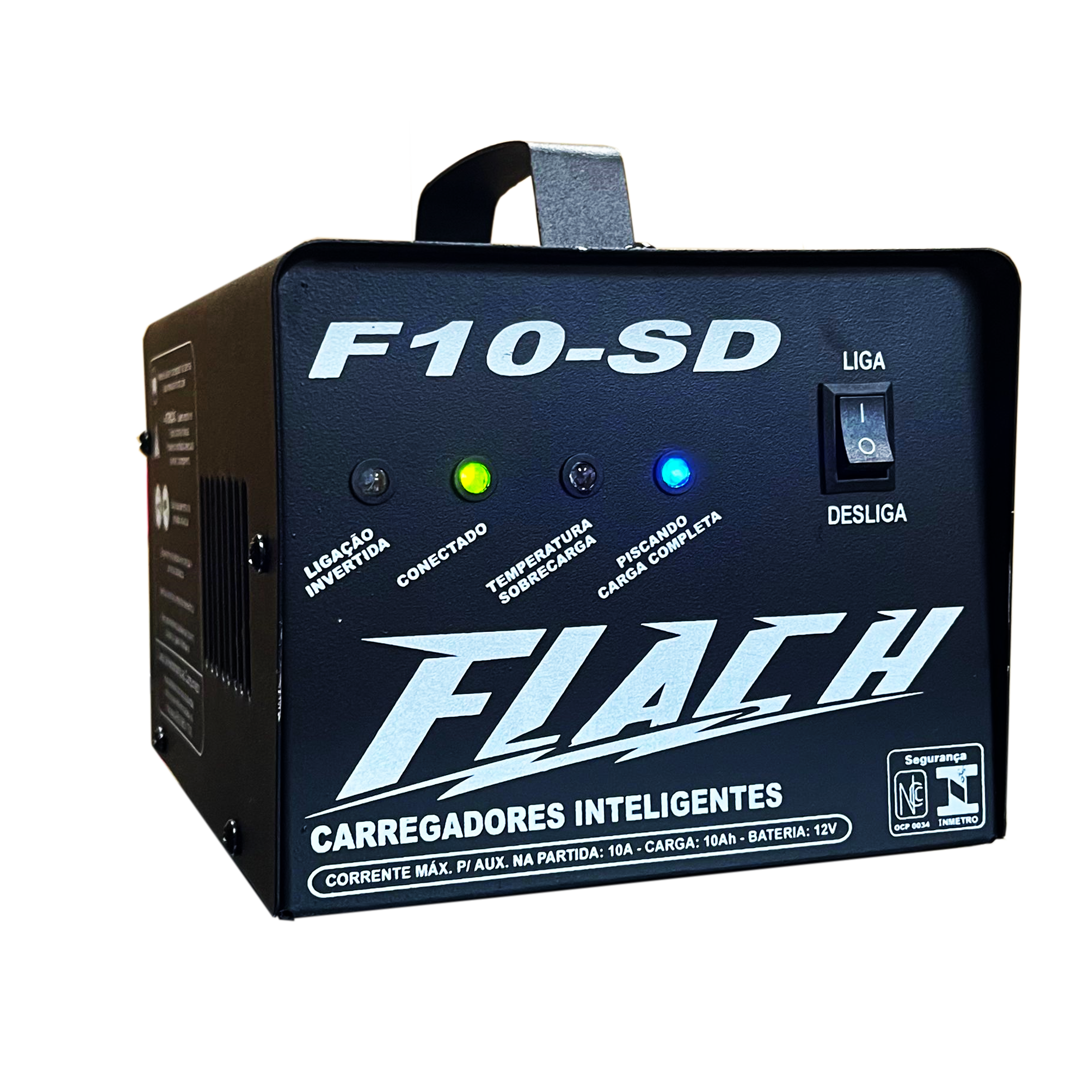

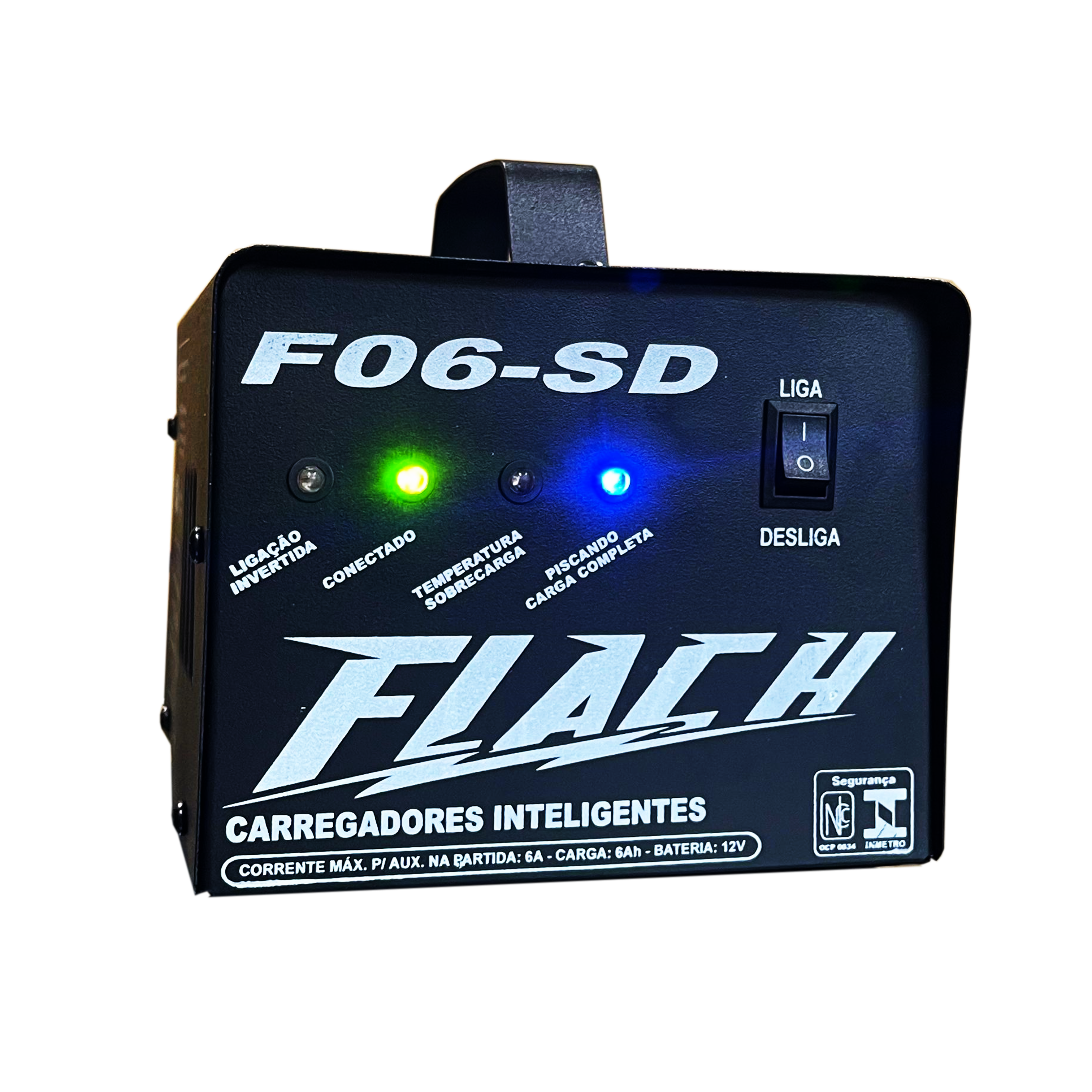

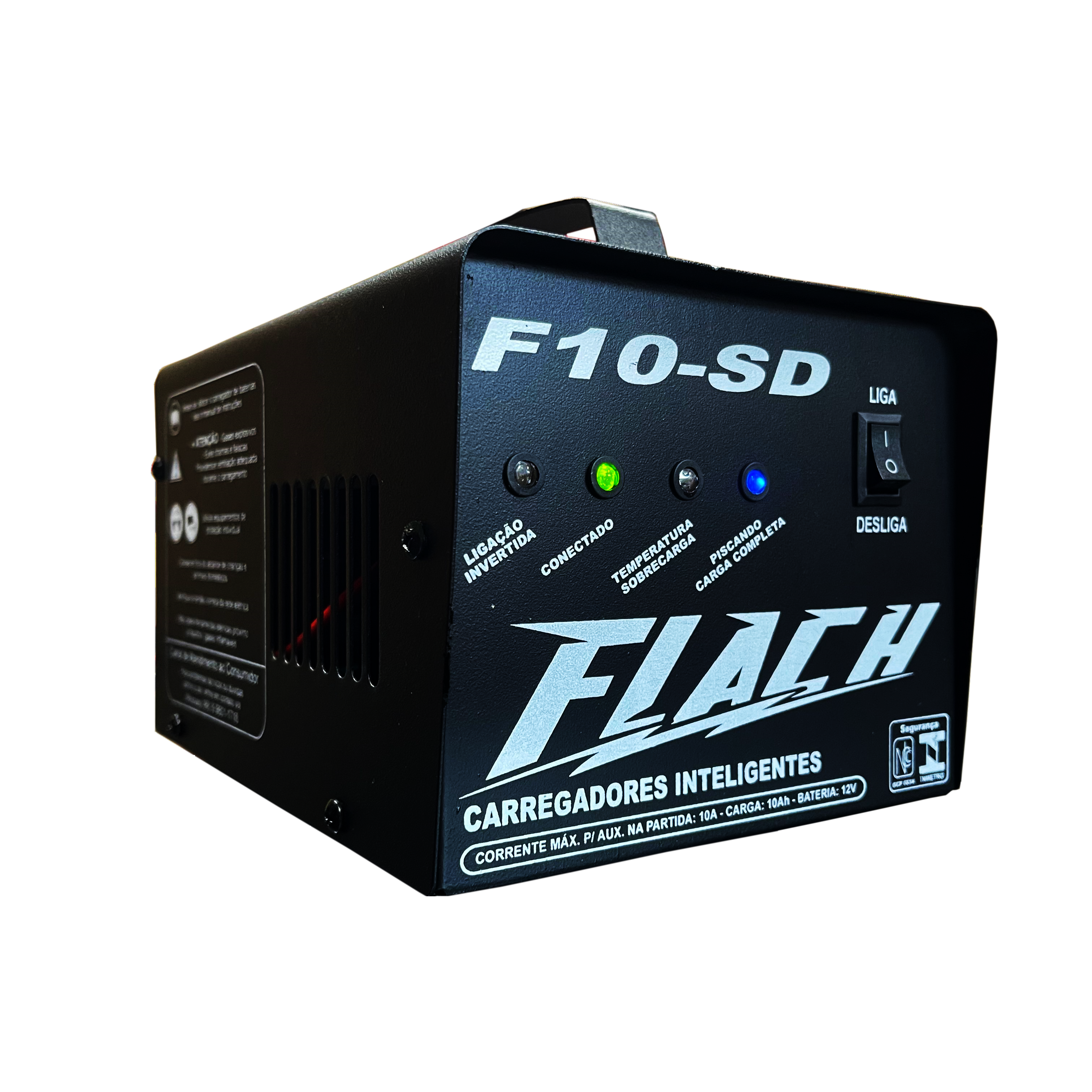

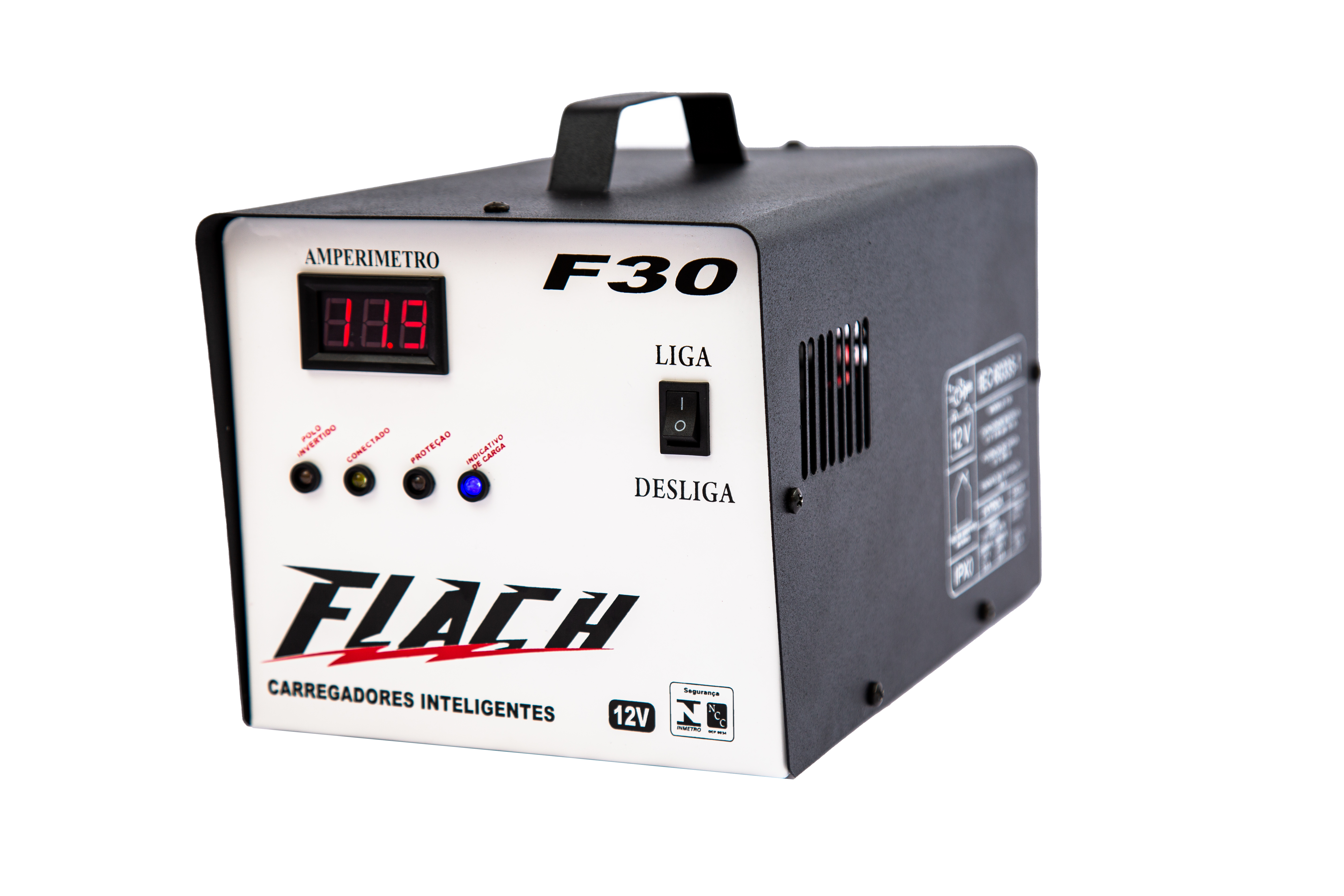

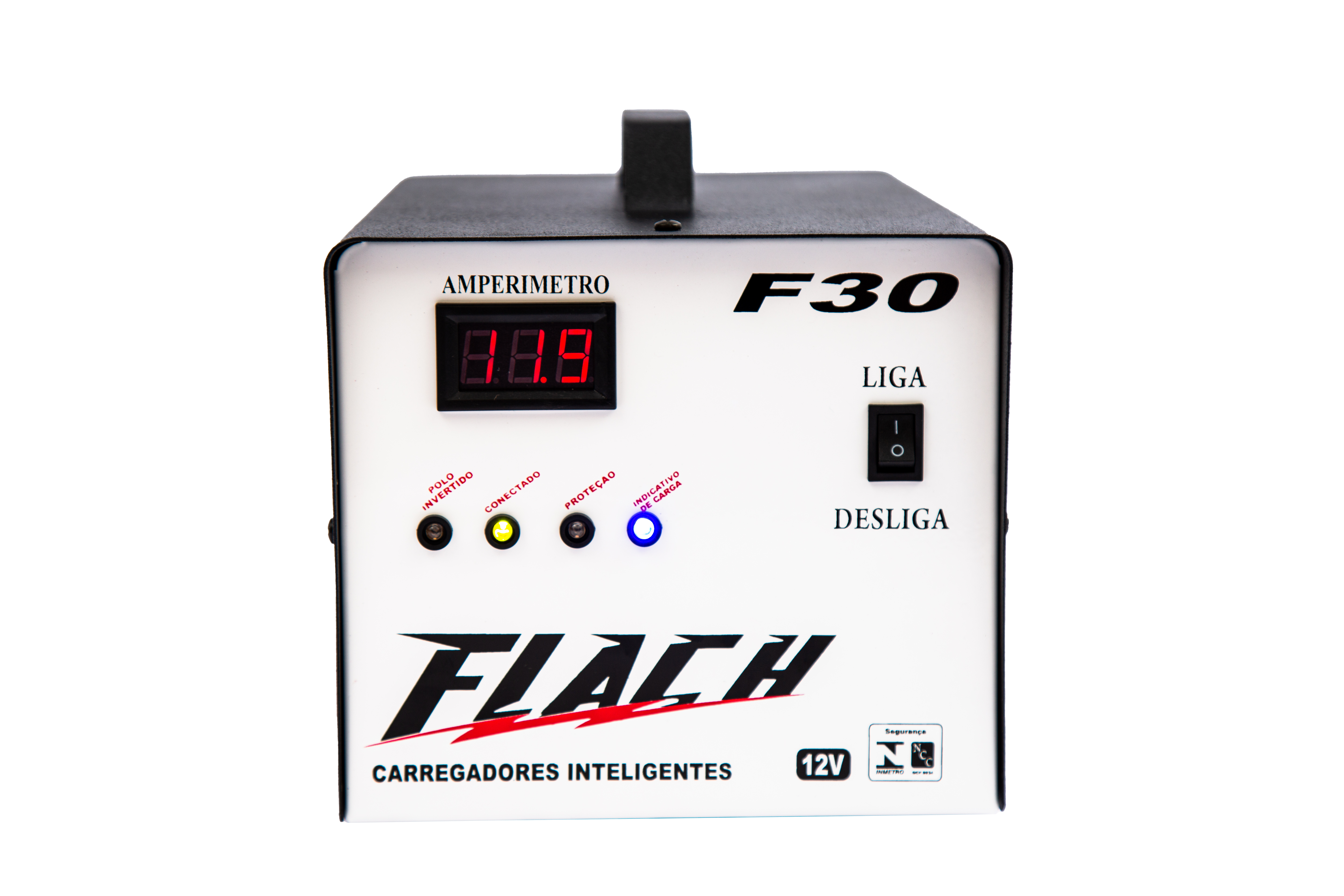

LED’s INDICADORES

• POLO INVERTIDO: Quando aceso, indica que os cabos do carregador estão conectados de forma invertida na bateria.

• CONECTADO: Quando aceso, indica que o carregador está corretamente conectado à bateria.

• PROTEÇÃO:

  • Piscando: Indica proteção contra curto ou sobrecarga. Se a bateria exigir mais potência do que o carregador pode fornecer, o carregador limita a potência automaticamente para evitar danos. Após alguns minutos de recarga, o LED de proteção apaga e a bateria normaliza.

• INDICATIVO DE CARGA / LED AZUL:

  • Aceso: Indica que o carregador está em recarga.

  • Piscando: Indica que a carga está completa.

Observação: O aparelho pode apresentar comportamentos diferentes em baterias com condições adversas, como baterias com descarga profunda.

MANUAL DO CARREGADOR DE BATERIAS DC 06

APRESENTAÇÃO

Criamos um produto inovador para o mercado. Nosso carregador foi desenvolvido com tecnologia avançada, permitindo carregar, recuperar e proteger sua bateria de forma automática. Com isso, oferecemos a você, cliente, comodidade e tranquilidade, sem a necessidade de intervenção manual. Parabéns pela sua aquisição e aproveite o novo e inovador jeito de carregar sua bateria.

OBSERVAÇÕES IMPORTANTES

1. Este aparelho possui classe de proteção IPX0 e não é destinado ao uso por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, a menos que tenham recebido instruções sobre a utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela segurança. Recomenda-se que as crianças sejam vigiadas para garantir que não brinquem com o aparelho.

2. Este carregador foi projetado com capacidade nominal para recarregar baterias de 12 volts de chumbo-ácido. Não deve ser utilizado para baterias de outras tensões ou aplicações, nem para baterias não recarregáveis.

3. O produto é destinado para uso interno, e não deve ser exposto à chuva.

4. Desconecte o aparelho da alimentação elétrica antes de fazer ou remover a conexão com a bateria. Aviso: Gases explosivos podem ser gerados pela bateria. Evite faíscas e chamas. Garanta ventilação adequada durante o carregamento. A bateria deve ser colocada em uma área bem ventilada.

5. Este carregador de baterias deve ser conectado somente em uma tomada com aterramento.

6. Nunca tente fazer a manutenção do produto. Em caso de defeitos, procure um técnico ou pessoa autorizada.

7. Se o cordão de alimentação estiver danificado, ele deve ser substituído pelo fabricante ou agente autorizado, a fim de evitar riscos.

8. Todas as informações aqui contidas são válidas para os modelos 12 volts, incluindo: F06, F10, F15, F20, F30, F40, F50, F60, F80, F100-RNEW, F150-RNEW e F250-RNEW.

9. Para informações sobre o peso do produto, consulte nosso site: www.flachcarregadores.com.br.

INSTRUÇÕES DE USO

10. Verifique, na parte traseira do carregador, se o modelo possui chave seletora de tensão (127 / 220 volts). Caso não possua, trata-se de um modelo bivolt automático.

11. Limpe o polo da bateria, se necessário, antes de conectar os cabos do carregador.

12. O carregador não deve estar conectado à rede elétrica quando for conectado à bateria para evitar faíscas. Como medida de segurança, posicione o aparelho distante da linha de combustível do automóvel durante a utilização.

13. Após o carregamento, desconecte o carregador da rede elétrica. Em seguida, remova primeiro a conexão negativa (chassi do veículo) e depois a conexão positiva (bateria).

LED’s INDICADORES

• POLO INVERTIDO: Quando aceso, indica que os cabos do carregador estão conectados de forma invertida na bateria.

• CONECTADO: Quando aceso, indica que o carregador está corretamente conectado à bateria.

• PROTEÇÃO:

  • Piscando: Indica proteção contra curto ou sobrecarga. Se a bateria exigir mais potência do que o carregador pode fornecer, o carregador limita a potência automaticamente para evitar danos. Após alguns minutos de recarga, o LED de proteção apaga e a bateria normaliza.

• INDICATIVO DE CARGA / LED AZUL:

  • Aceso: Indica que o carregador está em recarga.

  • Piscando: Indica que a carga está completa.

Observação: O aparelho pode apresentar comportamentos diferentes em baterias com condições adversas, como baterias com descarga profunda.

Manual do Carregador de Baterias Flach

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para oferecer a melhor experiência de carregamento, recuperação e proteção da sua bateria. Com um funcionamento automático, proporciona comodidade e segurança ao usuário, dispensando intervenção manual.

Descubra um novo e inovador jeito de carregar sua bateria!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se o modelo possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar os cabos do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica antes de ligá-lo à bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• O LED "POLO INVERTIDO" aceso indica ligação incorreta dos cabos na bateria.
• O LED "CONECTADO" aceso confirma a conexão correta do carregador.
• O LED "PROTEÇÃO" piscando indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteger a bateria.
• O LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Bateria em carregamento.
  • Piscando: Carga completa.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• Projetado exclusivamente para baterias 12V de chumbo-ácido.
• Não utilizar com baterias de outras tensões ou baterias não recarregáveis.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.
• Nunca tente fazer manutenção no produto; procure um técnico autorizado.

Manual do Carregador de Baterias Flach

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para oferecer a melhor experiência de carregamento, recuperação e proteção da sua bateria. Com um funcionamento automático, proporciona comodidade e segurança ao usuário, dispensando intervenção manual.

Descubra um novo e inovador jeito de carregar sua bateria!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se o modelo possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar os cabos do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica antes de ligá-lo à bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• O LED "POLO INVERTIDO" aceso indica ligação incorreta dos cabos na bateria.
• O LED "CONECTADO" aceso confirma a conexão correta do carregador.
• O LED "PROTEÇÃO" piscando indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteger a bateria.
• O LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Bateria em carregamento.
  • Piscando: Carga completa.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• Projetado exclusivamente para baterias 12V de chumbo-ácido.
• Não utilizar com baterias de outras tensões ou baterias não recarregáveis.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.
• Nunca tente fazer manutenção no produto; procure um técnico autorizado.

Manual do Carregador de Baterias Flach

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para oferecer a melhor experiência de carregamento, recuperação e proteção da sua bateria. Com um funcionamento automático, proporciona comodidade e segurança ao usuário, dispensando intervenção manual.

Descubra um novo e inovador jeito de carregar sua bateria!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se o modelo possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar os cabos do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica antes de ligá-lo à bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• O LED "POLO INVERTIDO" aceso indica ligação incorreta dos cabos na bateria.
• O LED "CONECTADO" aceso confirma a conexão correta do carregador.
• O LED "PROTEÇÃO" piscando indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteger a bateria.
• O LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Bateria em carregamento.
  • Piscando: Carga completa.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• Projetado exclusivamente para baterias 12V de chumbo-ácido.
• Não utilizar com baterias de outras tensões ou baterias não recarregáveis.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.
• Nunca tente fazer manutenção no produto; procure um técnico autorizado.

Manual do Carregador de Baterias Flach

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para oferecer a melhor experiência de carregamento, recuperação e proteção da sua bateria. Com um funcionamento automático, proporciona comodidade e segurança ao usuário, dispensando intervenção manual.

Descubra um novo e inovador jeito de carregar sua bateria!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se o modelo possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar os cabos do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica antes de ligá-lo à bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• O LED "POLO INVERTIDO" aceso indica ligação incorreta dos cabos na bateria.
• O LED "CONECTADO" aceso confirma a conexão correta do carregador.
• O LED "PROTEÇÃO" piscando indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteger a bateria.
• O LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Bateria em carregamento.
  • Piscando: Carga completa.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• Projetado exclusivamente para baterias 12V de chumbo-ácido.
• Não utilizar com baterias de outras tensões ou baterias não recarregáveis.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.
• Nunca tente fazer manutenção no produto; procure um técnico autorizado.

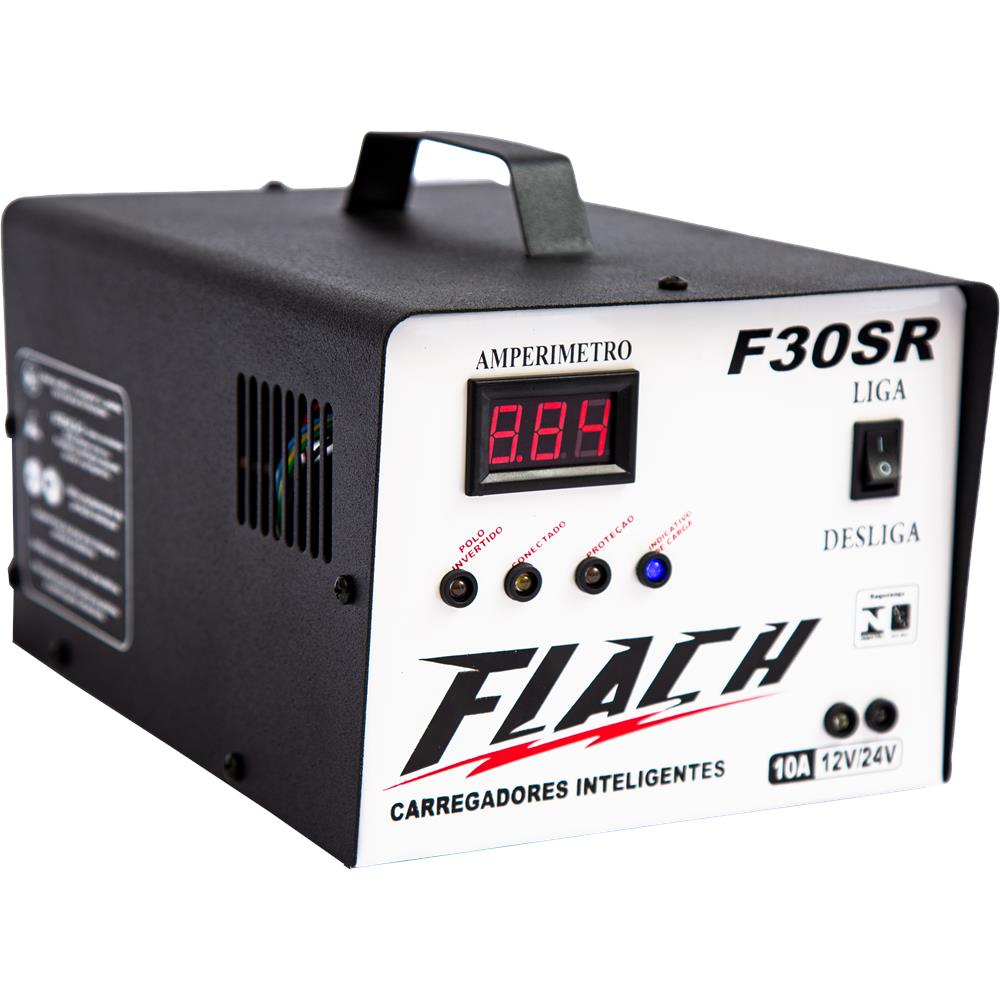

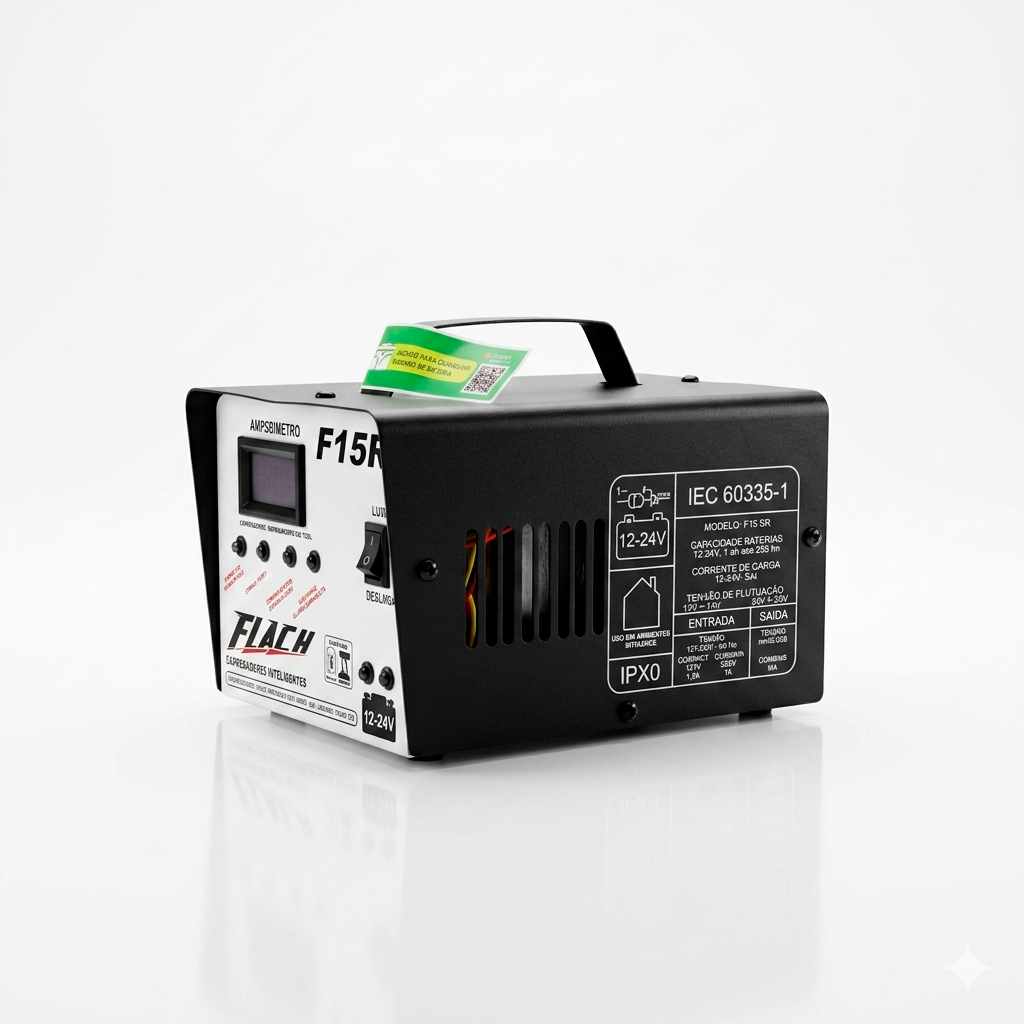

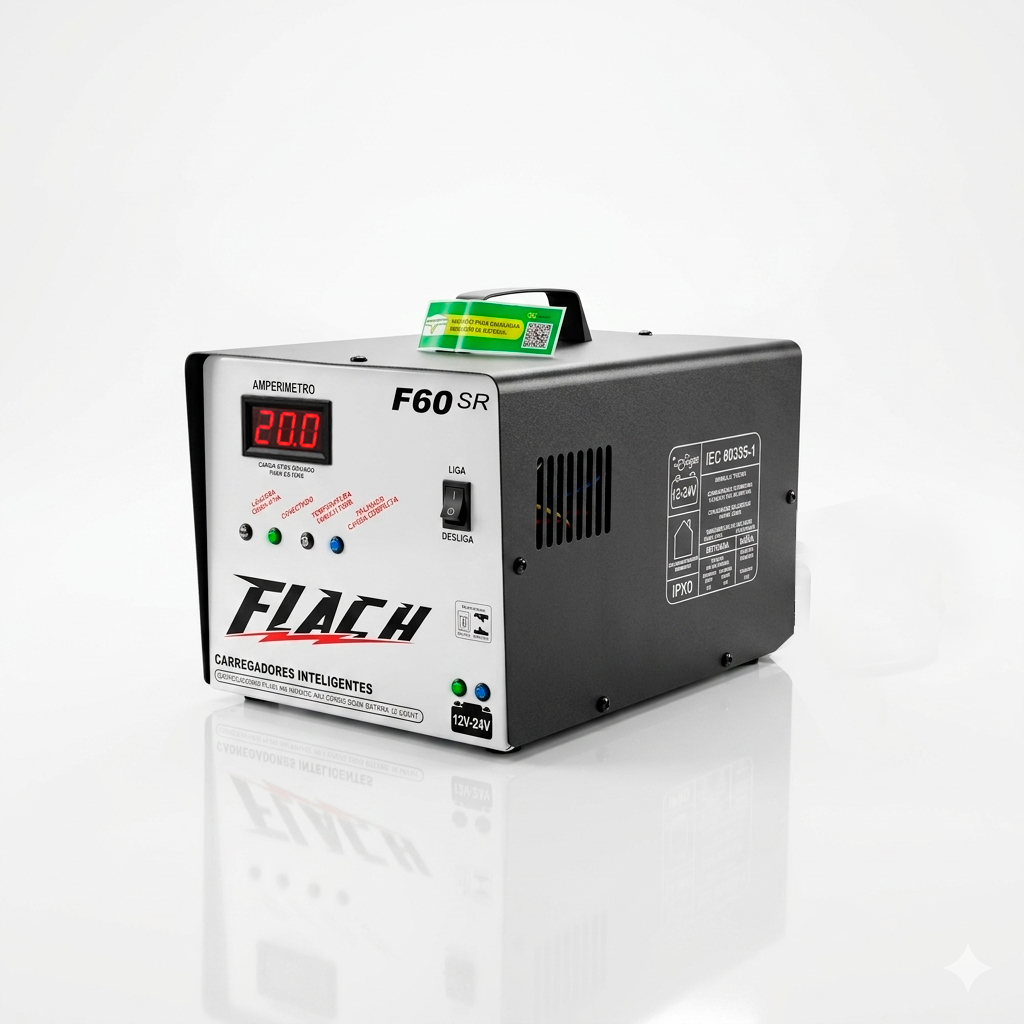

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

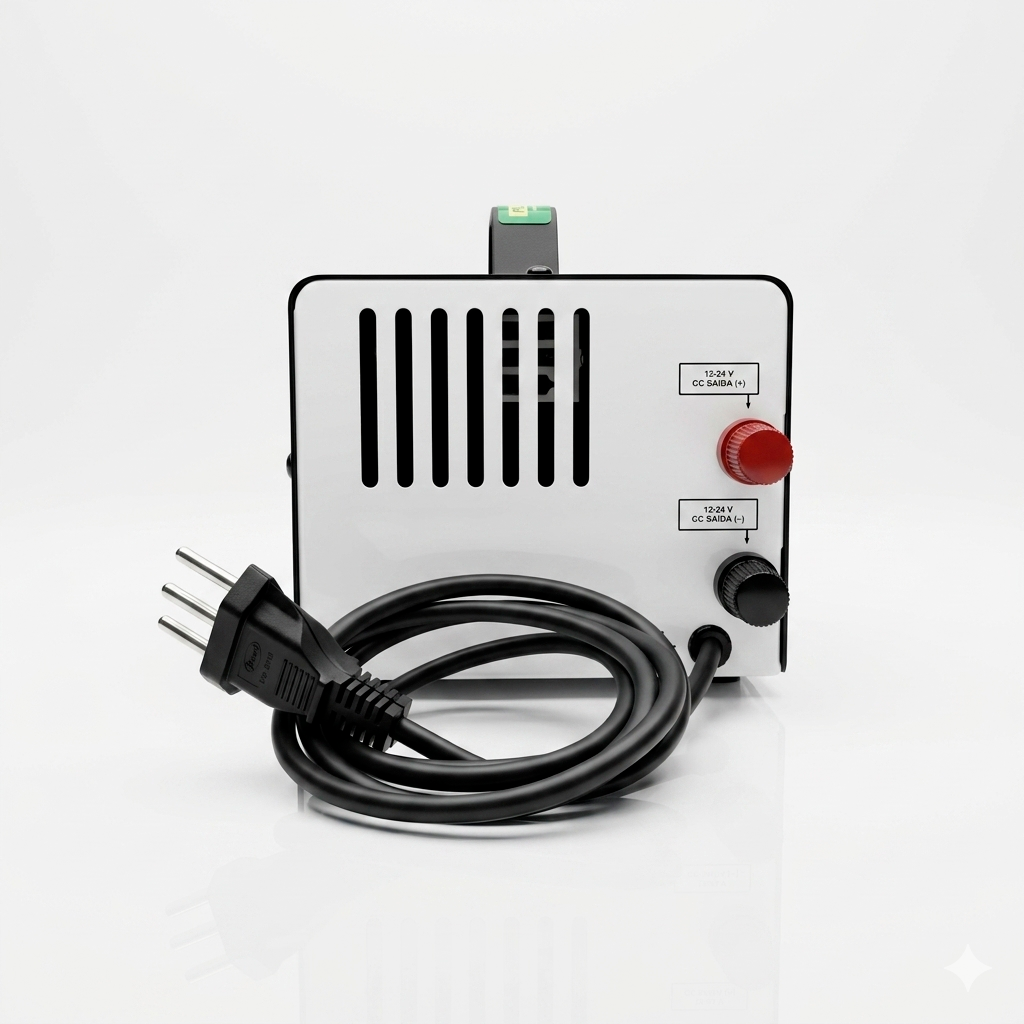

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

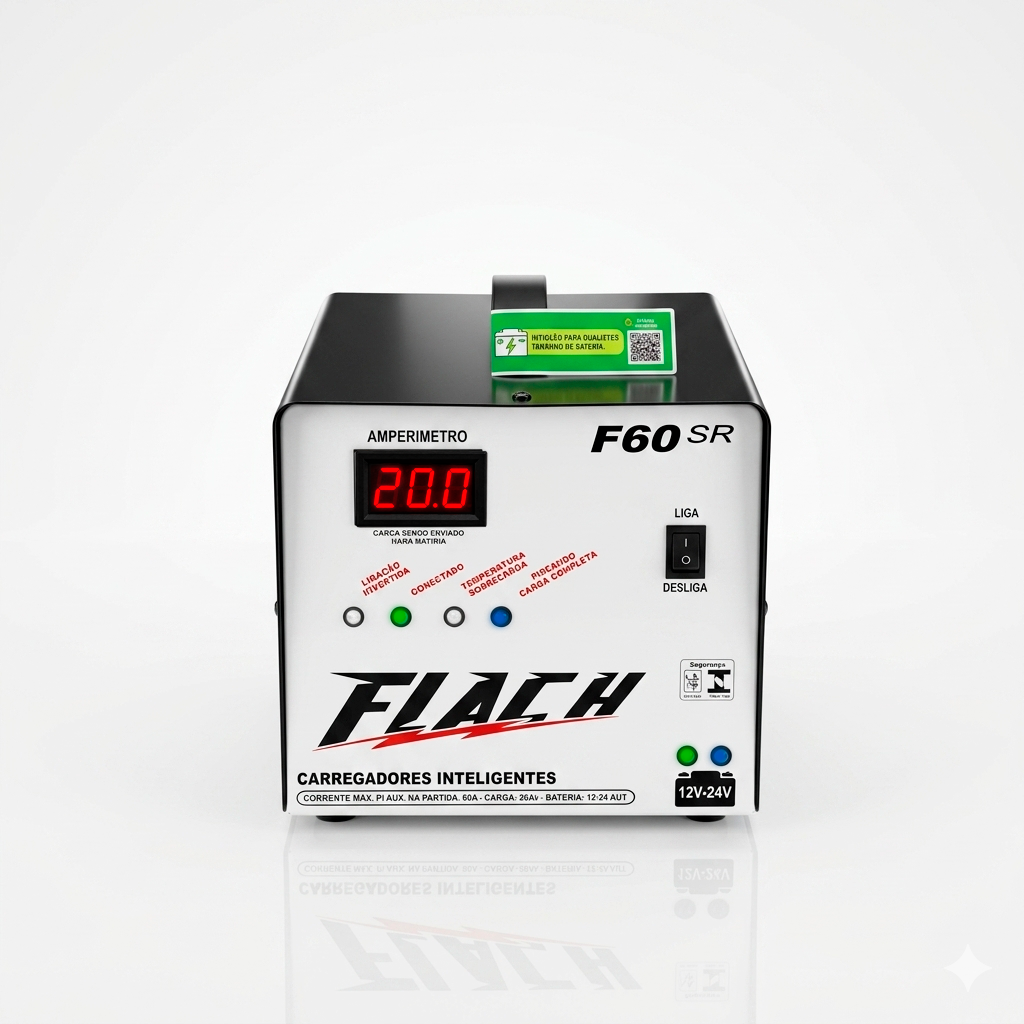

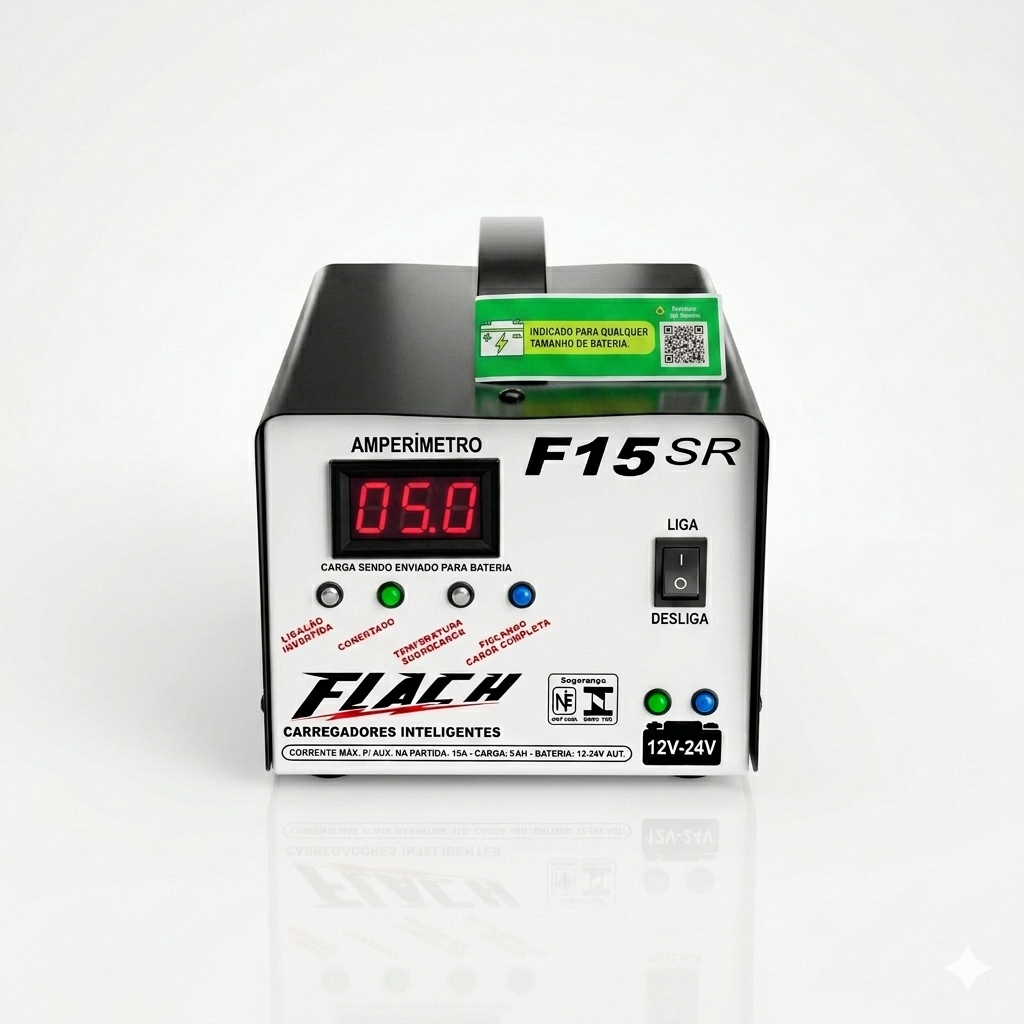

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

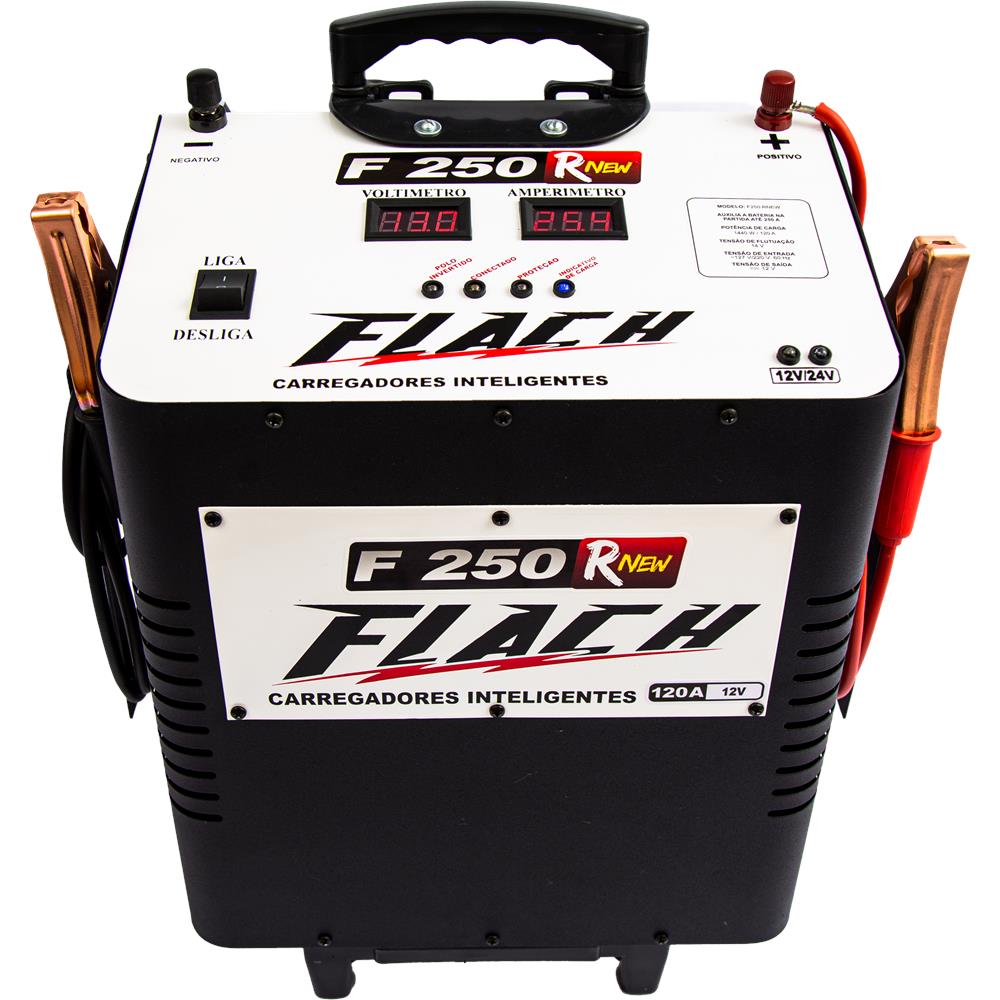

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

Manual do Carregador de Baterias Flach 12/24V

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para proporcionar um carregamento seguro, eficiente e automático, garantindo a recuperação e proteção da sua bateria.

Descubra uma solução inovadora e prática para recarregar suas baterias!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se ele possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar as garras do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica no momento da conexão com a bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• LED "POLO INVERTIDO" aceso: indica ligação incorreta dos cabos.
• LED "CONECTADO" aceso: indica conexão correta do carregador.
• LED "PROTEÇÃO" piscando: indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteção.
• LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Em recarga.
  • Piscando: Carga completa.
• LED "INDICATIVO DE TENSÃO DE SAÍDA":
  • 12V: Carregamento em 12V automático.
  • 24V: Carregamento em 24V automático.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• As versões 12/24V fazem seleção automática de tensão.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.

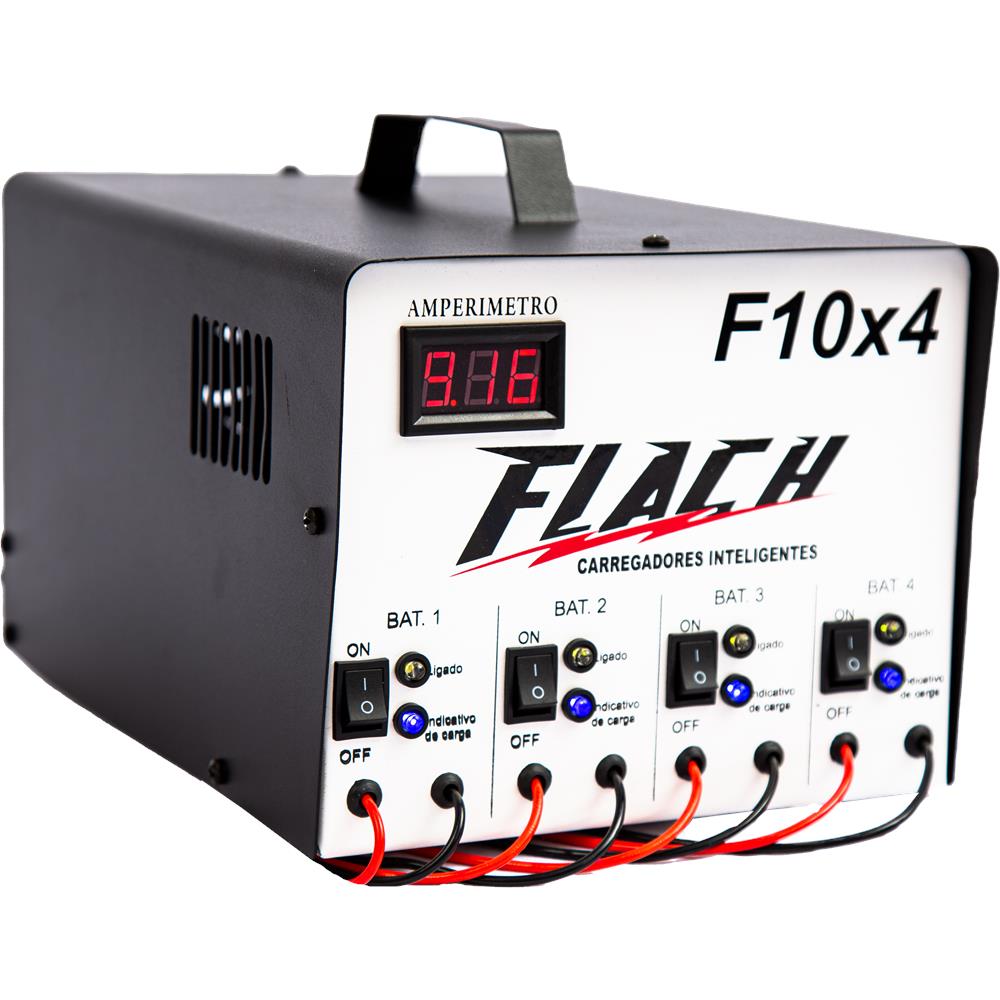

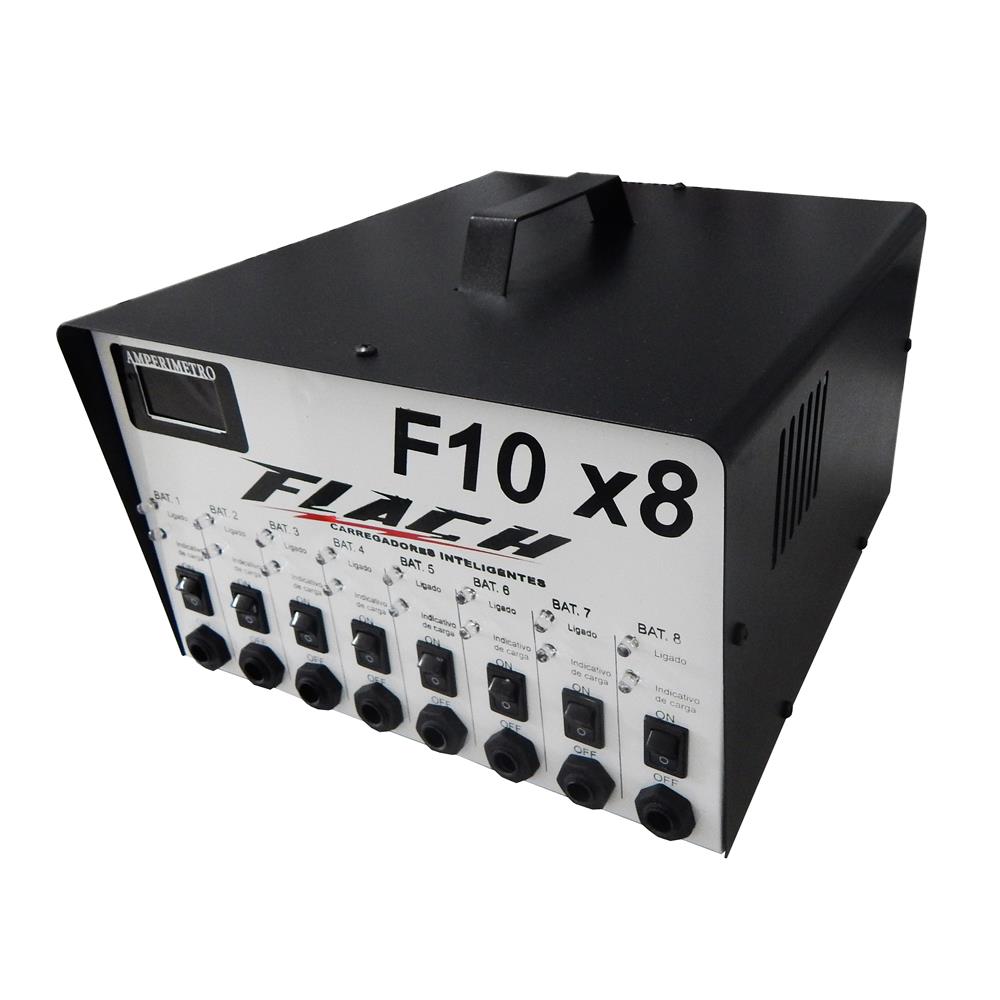

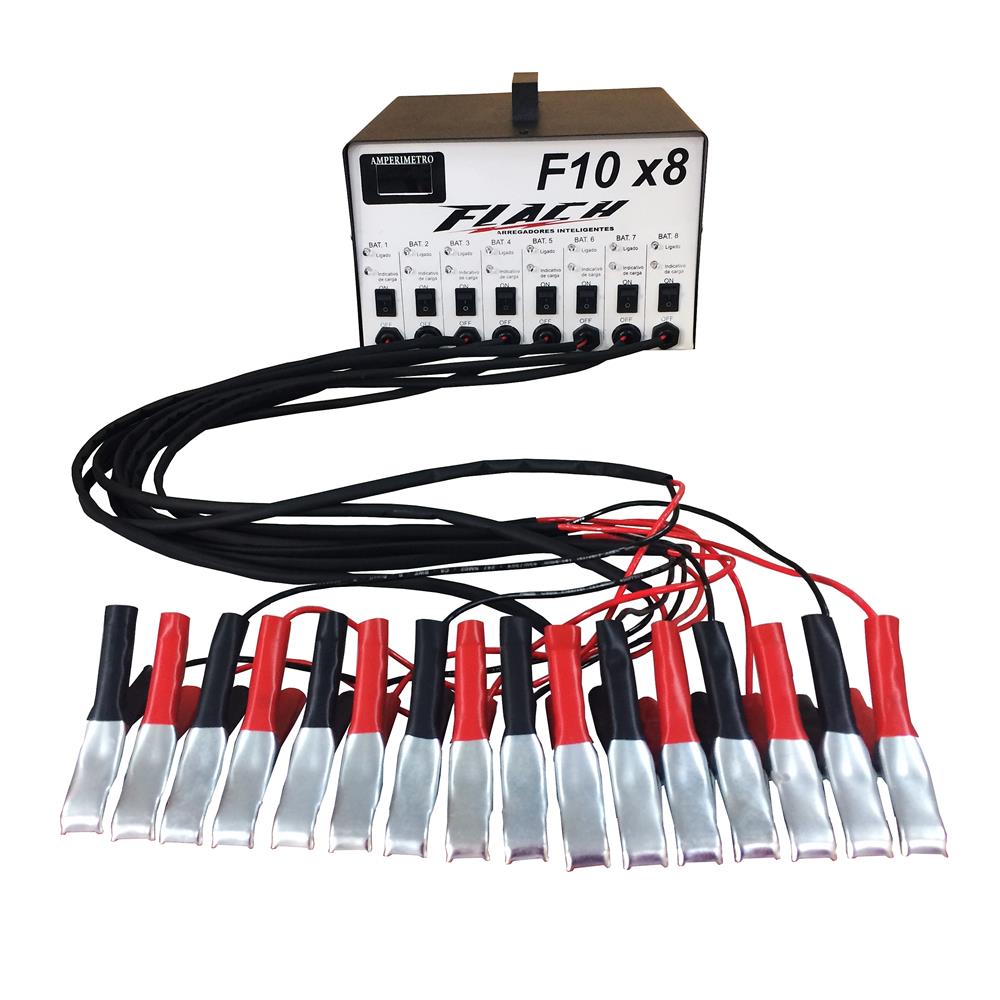

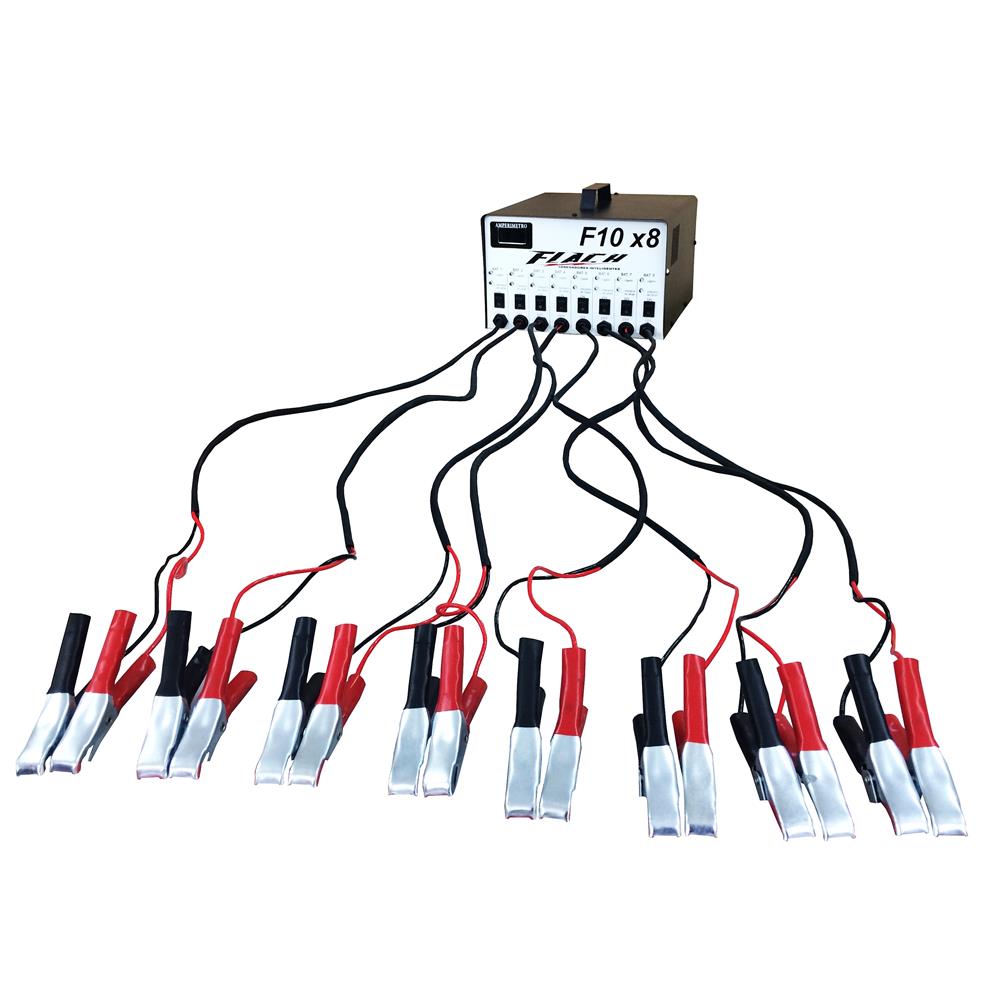

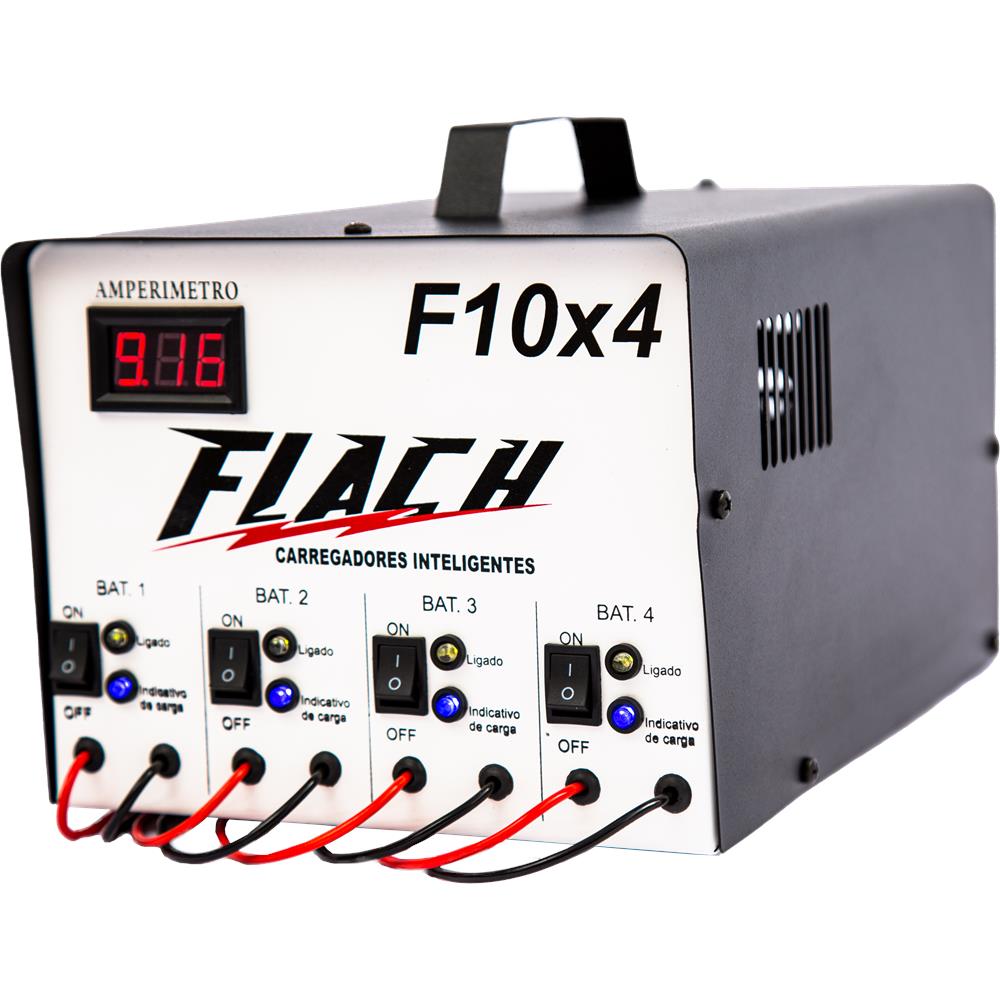

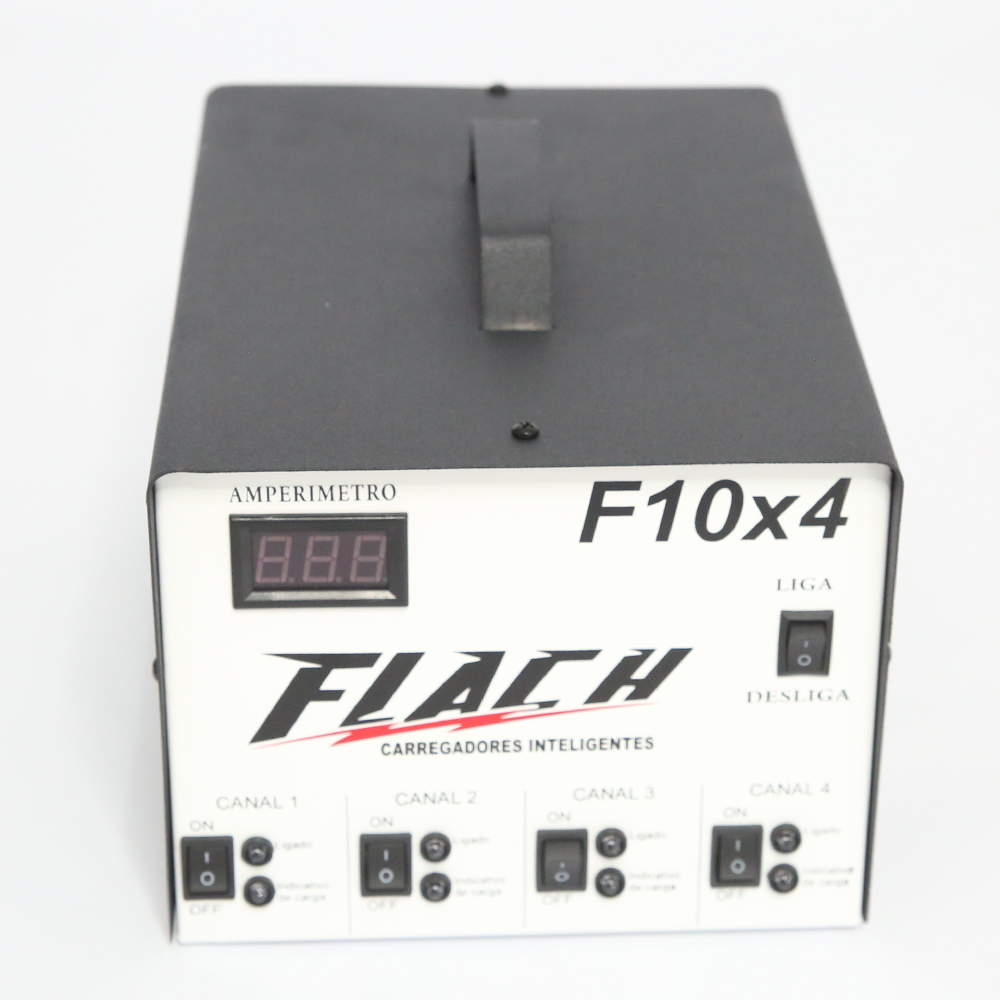

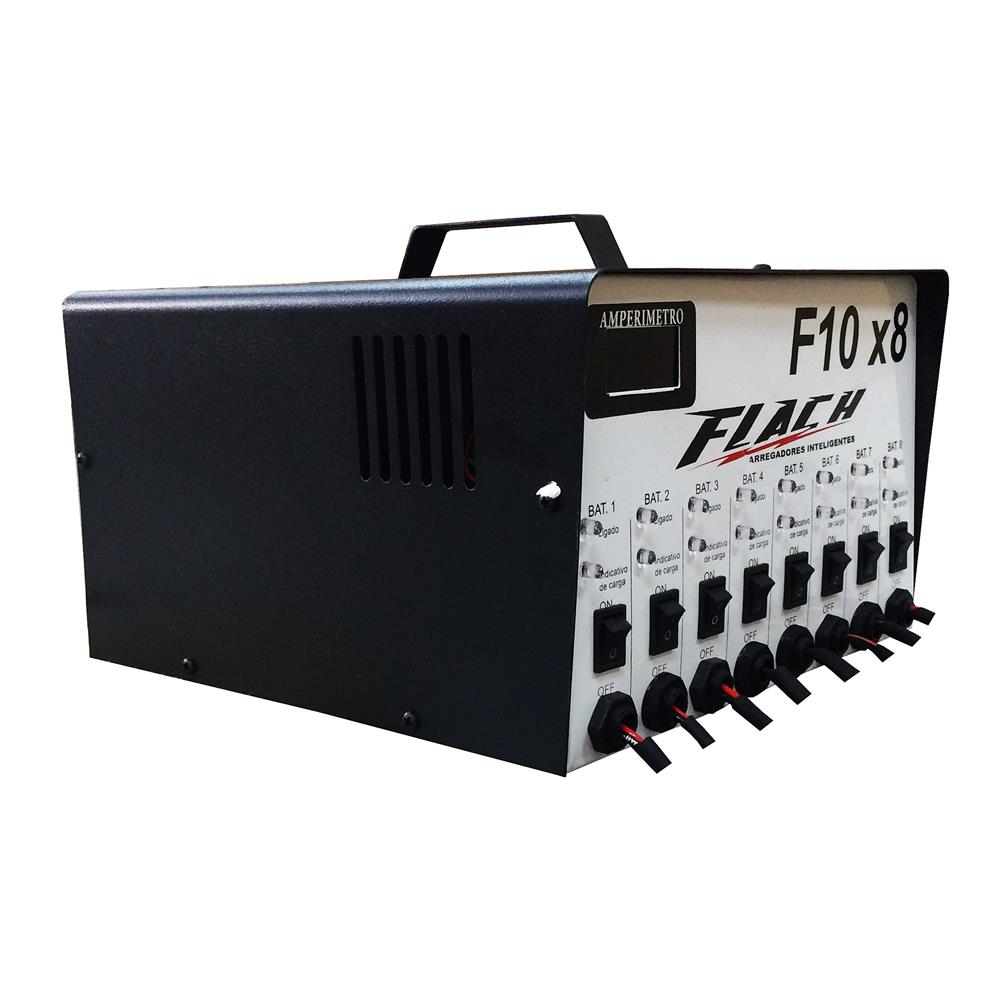

Manual Geral - Carregador de Baterias F10x4 e F10x8

Apresentação do Produto:

O carregador de baterias F10x4 e F10x8 foi desenvolvido com tecnologia avançada para oferecer uma solução prática, segura e eficiente no carregamento, recuperação e proteção das suas baterias. O aparelho foi projetado para ser de fácil utilização, sem exigir intervenções do usuário, proporcionando comodidade e tranquilidade.

Características principais:

• Carrega, recupera e protege suas baterias.

• Proteção inteligente contra sobrecarga e inversão de polos.

• Desempenho eficiente em ambientes internos.

Instruções de Uso:

1. Seleção de Voltagem: Verifique a chave seletora de voltagem (127V/220V) na parte traseira do carregador. Caso o modelo seja bivolt automático, não é necessário ajustar.

2. Limpeza: Limpe os polos da bateria antes de conectar os cabos do carregador.

3. Conexões:

   • Desconecte da rede elétrica antes de fazer qualquer conexão com a bateria.

   • Posicionamento: Mantenha o carregador distante de áreas com combustível ou vapores inflamáveis.

   • Após a carga completa, desconecte o carregador e remova os cabos de conexão, começando pelo negativo e depois o positivo.

Indicadores LED:

• Ligado: Indica que o carregador está conectado à rede elétrica.

• Indicador de Carga (LED Azul):

  • Aceso: Carregando.

  • Piscando: Carga completa.

Manual Geral - Carregador de Baterias F10x4 e F10x8

Apresentação do Produto:

O carregador de baterias F10x4 e F10x8 foi desenvolvido com tecnologia avançada para oferecer uma solução prática, segura e eficiente no carregamento, recuperação e proteção das suas baterias. O aparelho foi projetado para ser de fácil utilização, sem exigir intervenções do usuário, proporcionando comodidade e tranquilidade.

Características principais:

• Carrega, recupera e protege suas baterias.

• Proteção inteligente contra sobrecarga e inversão de polos.

• Desempenho eficiente em ambientes internos.

Instruções de Uso:

1. Seleção de Voltagem: Verifique a chave seletora de voltagem (127V/220V) na parte traseira do carregador. Caso o modelo seja bivolt automático, não é necessário ajustar.

2. Limpeza: Limpe os polos da bateria antes de conectar os cabos do carregador.

3. Conexões:

   • Desconecte da rede elétrica antes de fazer qualquer conexão com a bateria.

   • Posicionamento: Mantenha o carregador distante de áreas com combustível ou vapores inflamáveis.

   • Após a carga completa, desconecte o carregador e remova os cabos de conexão, começando pelo negativo e depois o positivo.

Indicadores LED:

• Ligado: Indica que o carregador está conectado à rede elétrica.

• Indicador de Carga (LED Azul):

  • Aceso: Carregando.

  • Piscando: Carga completa.

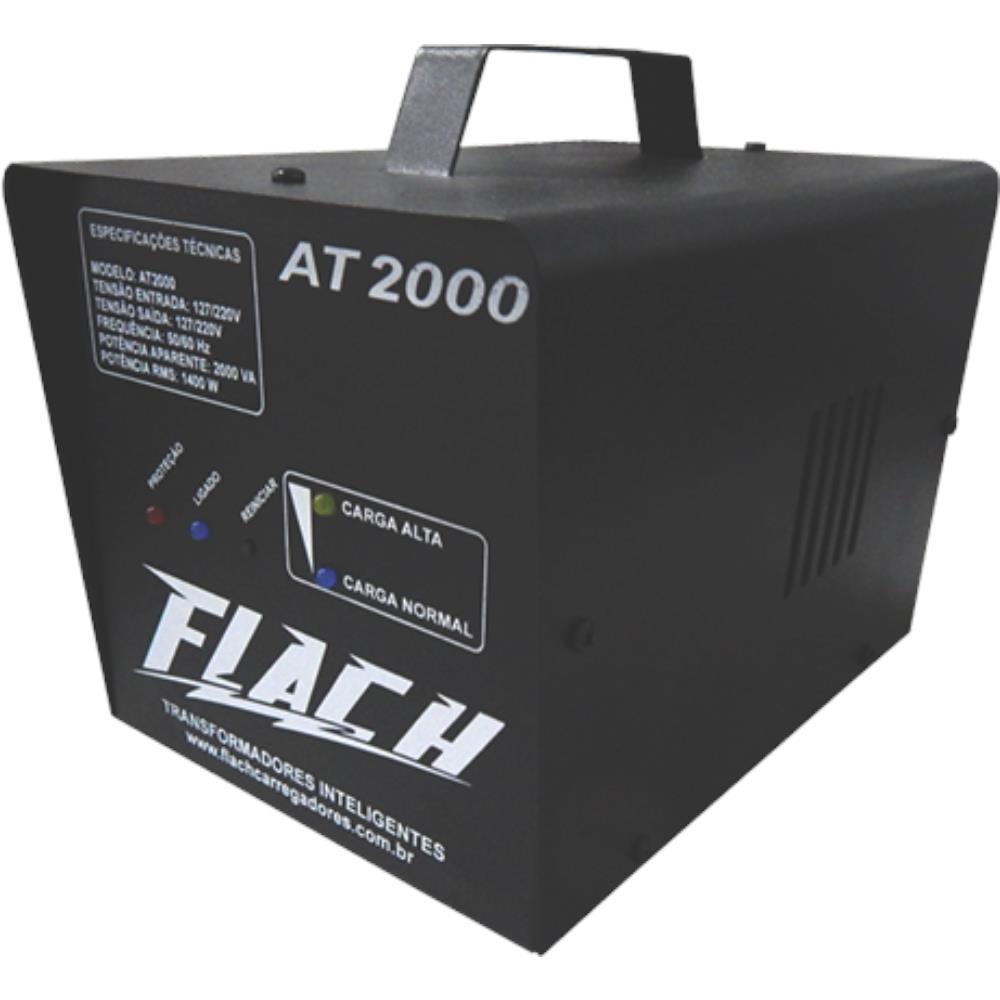

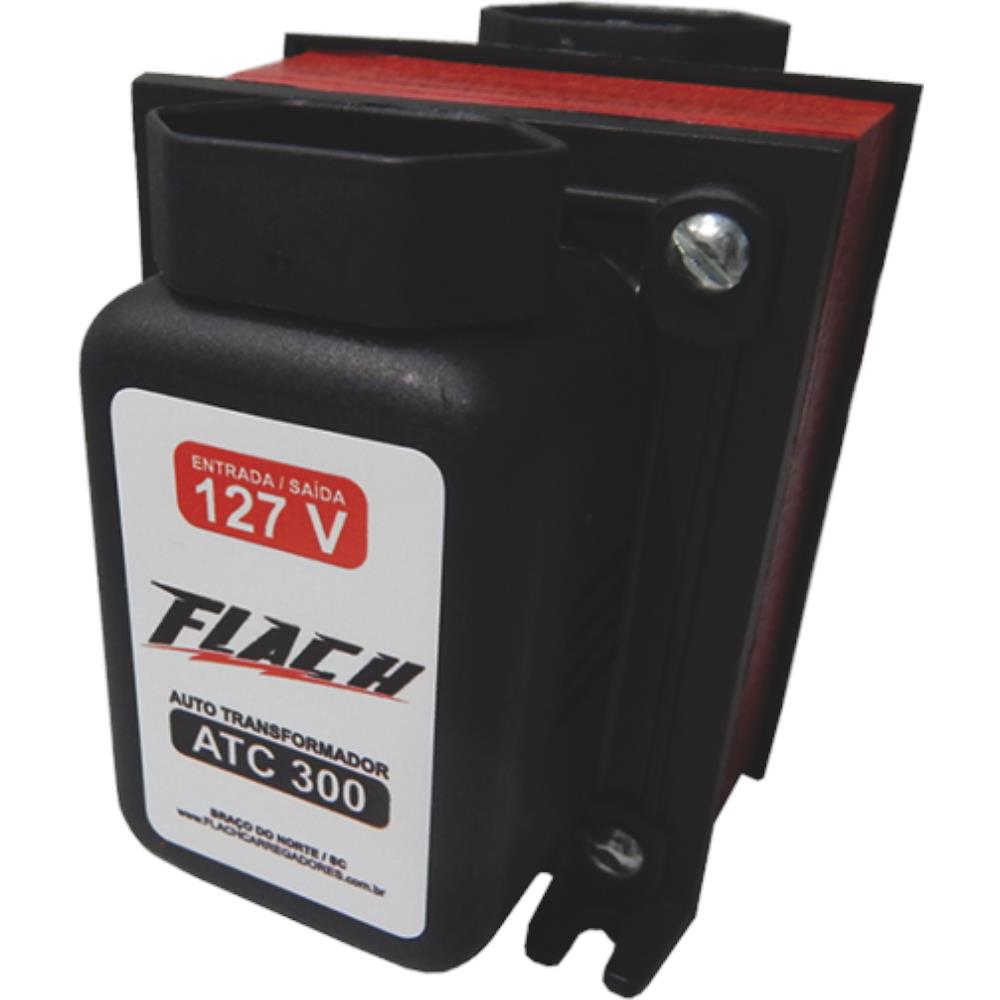

Manual Geral – Autotransformador Flach

Introdução O autotransformador Flach é um dispositivo projetado para ajustar a tensão elétrica, permitindo que equipamentos sejam conectados a uma rede elétrica de voltagem diferente da especificada. Ele é ideal para uso em sistemas de energia com a necessidade de adaptar a tensão para garantir o funcionamento correto de equipamentos e dispositivos.

Características Principais:

• Versatilidade de Potência: O autotransformador Flach está disponível em vários modelos, com potências que variam de 300VA a 10000VA, permitindo que você escolha o modelo adequado para a sua necessidade de carga.

• Tensão de Trabalho: Os modelos operam nas tensões de entrada 127V ou 220V, com a possibilidade de ajustar a saída para a tensão desejada, de acordo com as necessidades de seus equipamentos.

• Indicadores de Funcionamento: Nos modelos ATI, LEDs indicadores fornecem informações sobre o status do produto, como o funcionamento normal e possíveis falhas de proteção.

Modo de Funcionamento: O autotransformador altera a tensão elétrica de uma rede para uma voltagem diferente, o que é útil para conectar dispositivos que exigem uma tensão específica. A adaptação de tensão permite que equipamentos de diferentes voltagens sejam usados na mesma rede elétrica.

Cuidados e Precauções:

• Instalação Correta: Certifique-se de que o autotransformador seja instalado corretamente, com os cabos de entrada e saída conectados às tensões apropriadas. Não conecte o adaptador macho à tensão de saída ou diretamente à rede elétrica.

• Evite Sobrecargas: Nunca exceda a potência máxima indicada para o modelo. O uso prolongado próximo à capacidade máxima pode causar superaquecimento e danificar o autotransformador.

• Uso Interno Apenas: O autotransformador deve ser utilizado em ambientes internos, longe de fontes de água ou umidade.

• Proteção de Sobrecarga: Em caso de falha de conexão ou sobrecarga, o dispositivo entra em modo de proteção automaticamente para evitar danos ao sistema e ao equipamento conectado.

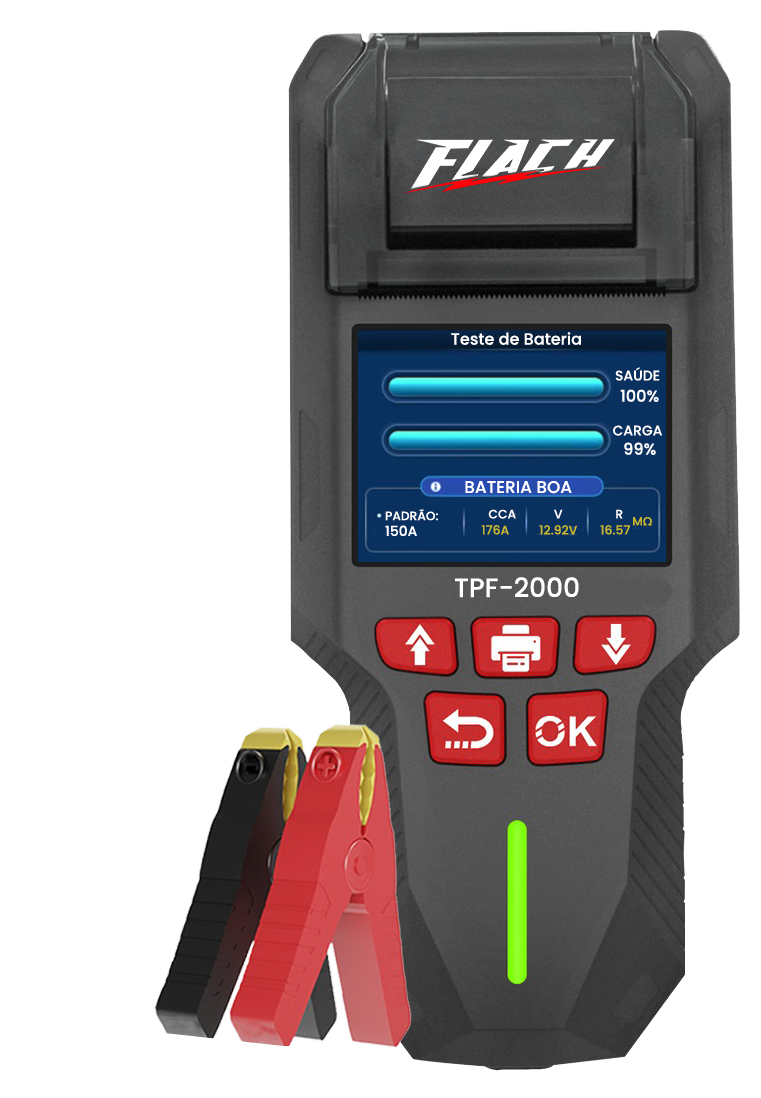

Com tecnologia avançada e capaz de testar inúmeros tipos de bateria 12v. O testador de bateria TBF2000 possui a eficiência e qualidade já conhecidos nos

carregadores inteligentes Flach. Este produto é perfeito para uso profissional e amador. Aproveite a experiência de utilizar um dos produtos Flach!

1.1

Sobre o produto

O testador de bateria TBF2000 adota o teste de condutividade de última geração para medir com facilidade, rapidez e precisão a capacidade do CCA da bateria para dar partida no motor. O TBF2000 testa também se a bateria está saudável e se há falhas comuns nos sistemas de arranque e carregamento do veículo, o que pode ajudar o responsável pela manutenção encontrar o problema de forma rápida e precisa, possibilitando um reparo eficiente da bateria ou do automóvel.

1. Testa todos os tipos de bateria automotiva de chumbo-acido, incluindo as baterias de chumbo-ácido comuns, bateria plana AGM, bateria de enrolamento

AGM, baterias de gel, bateria EFB e VRLA.

2. Detecta diretamente a célula ruim da bateria.
3. Possui proteção de polo invertido; conexão reversa não danificará o testador nem afetará o veículo e a bateria.
4. A bateria não precisa estar carregada antes do teste.
5. Os padrões de teste atendem a maioria dos padrões internacionais como

CCA, BCI, CA, MCA, JIS, DIN e SAE.

6. Suporta multi-idiomas, consumidor pode selecionar diferentes idiomas como chinês, japonês, inglês, francês, espanhol, alemão, russo, italiano, português, polonês e holandês.
7. Permite fazer o upload do teste para o computador (Windows) e imprimir.

1.2 Funções do produto

O testador de bateria TBF2000 possui as seguintes funções: teste de bateria,
teste de partida, teste de carga e outras funções adicionais.
O teste de bateria visa analisar a saúde da bateria para calcular o seu CCA e
o sua vida útil, o que fornece evidências seguras para teste e manutenção da
bateria. Notifica o usuário antecipadamente sobre a necessidade de trocar a
bateria quando ela estiver obsoleta.

O teste de partida avalia a capacidade da bateria de partida no motor, medindo
corrente e a voltagem necessárias. Esse teste também verifica se o alternador
está funcionando corretamente. Problemas na partida podem causar sobrecarga
no torque e aumento da fricção do motor.

O teste de carga serve para checar e analisar o sistema de carregamento,
incluindo alternador, regulador, diodo retificador, etc. Assim, descobre-se se
a tensão de saída do alternador está normal e se o diodo retificador está
funcionando corretamente ou possui alguma anormalidade. Caso o
alternador não estiver funcionando corretamente, poderá ocasionar
sobrecarga da bateria e/ou um carregamento incompleto, causando assim
danos à bateria e prejudicando a vida útil de outros componentes.

1.4 Ambiente de operação
Temperatura ambiente para funcionamento: 0ºC – 50º C.
Pode ser utilizada no monitoramento das baterias de geração de energia solar,
em indústrias automotivas, mecânicas, auto elétricas, indústrias de bateria
automotiva, distribuidores de bateria automotiva, instituições de ensino, etc.

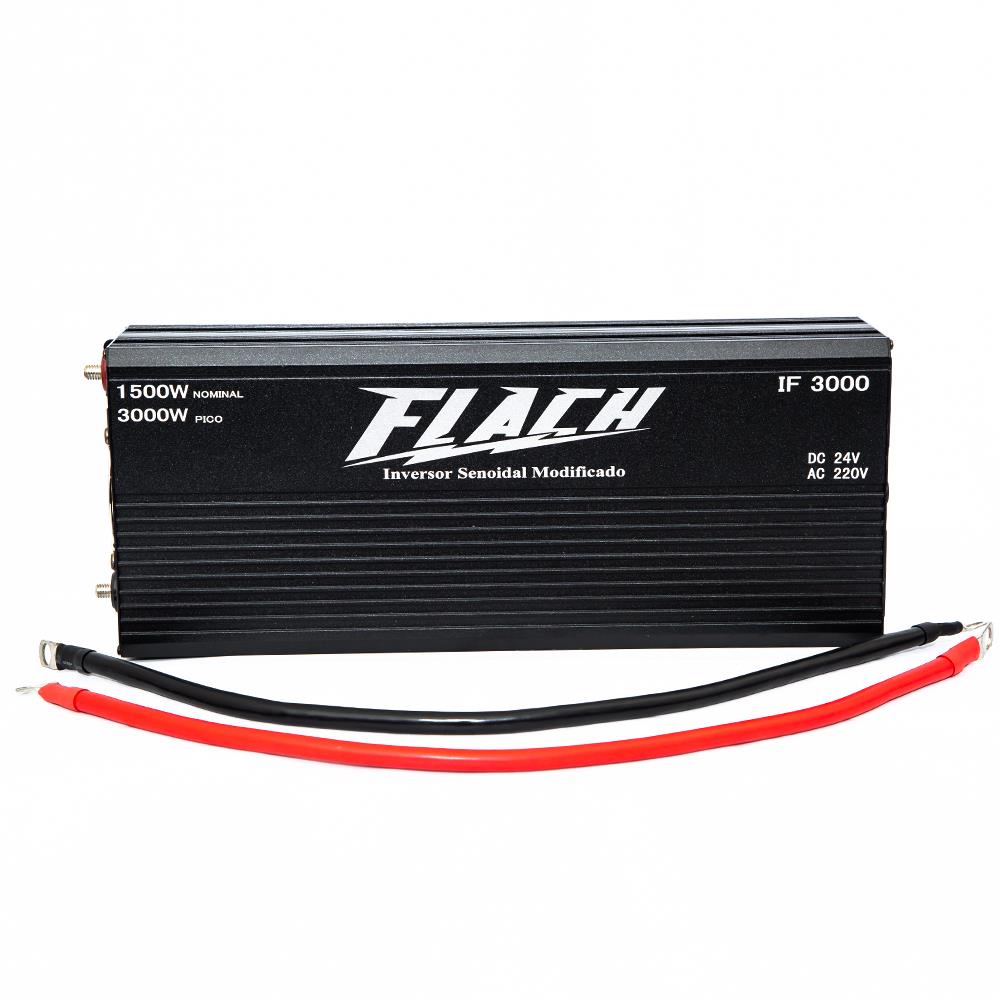

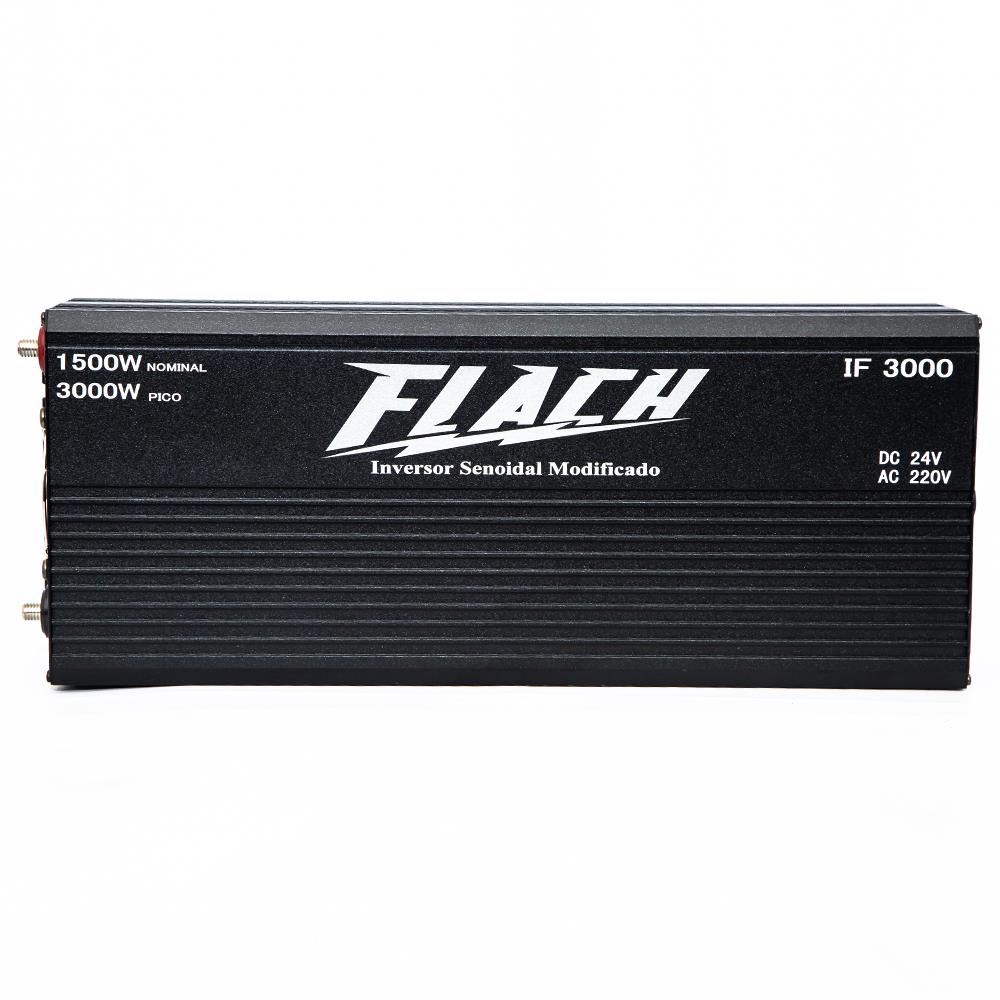

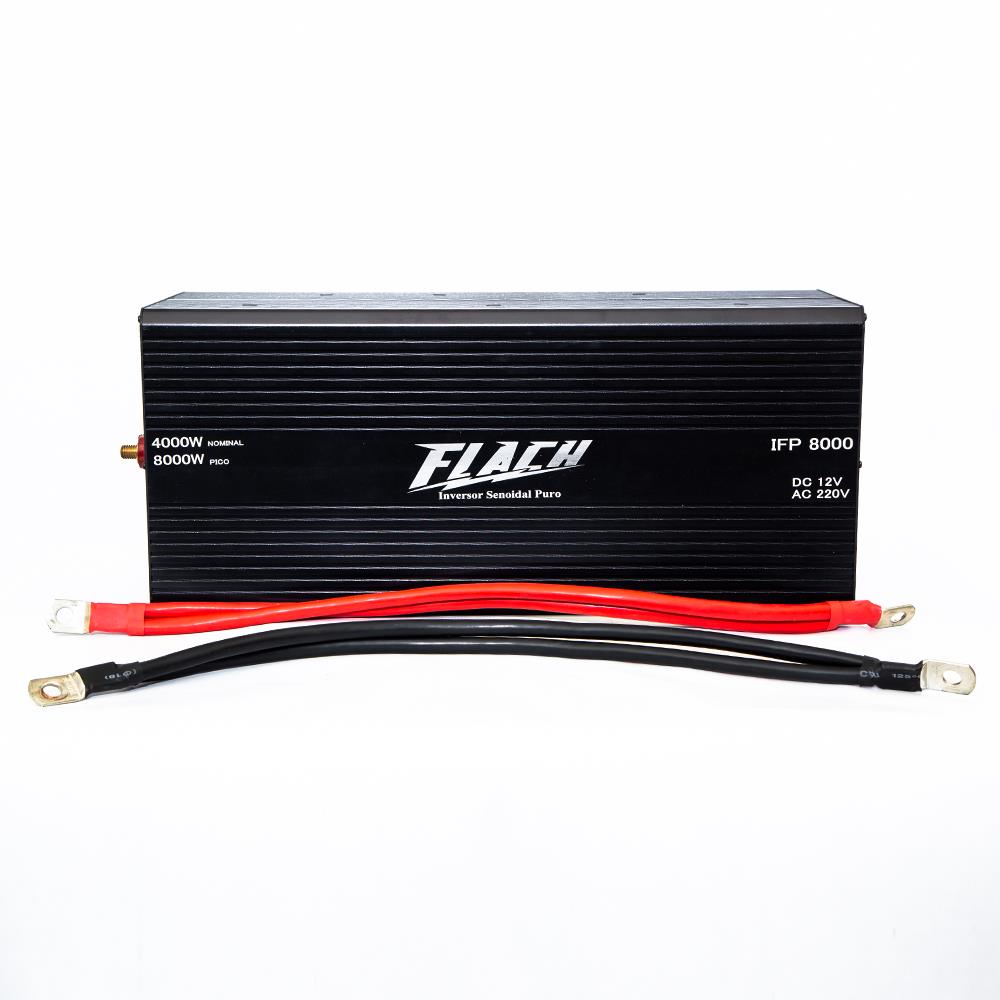

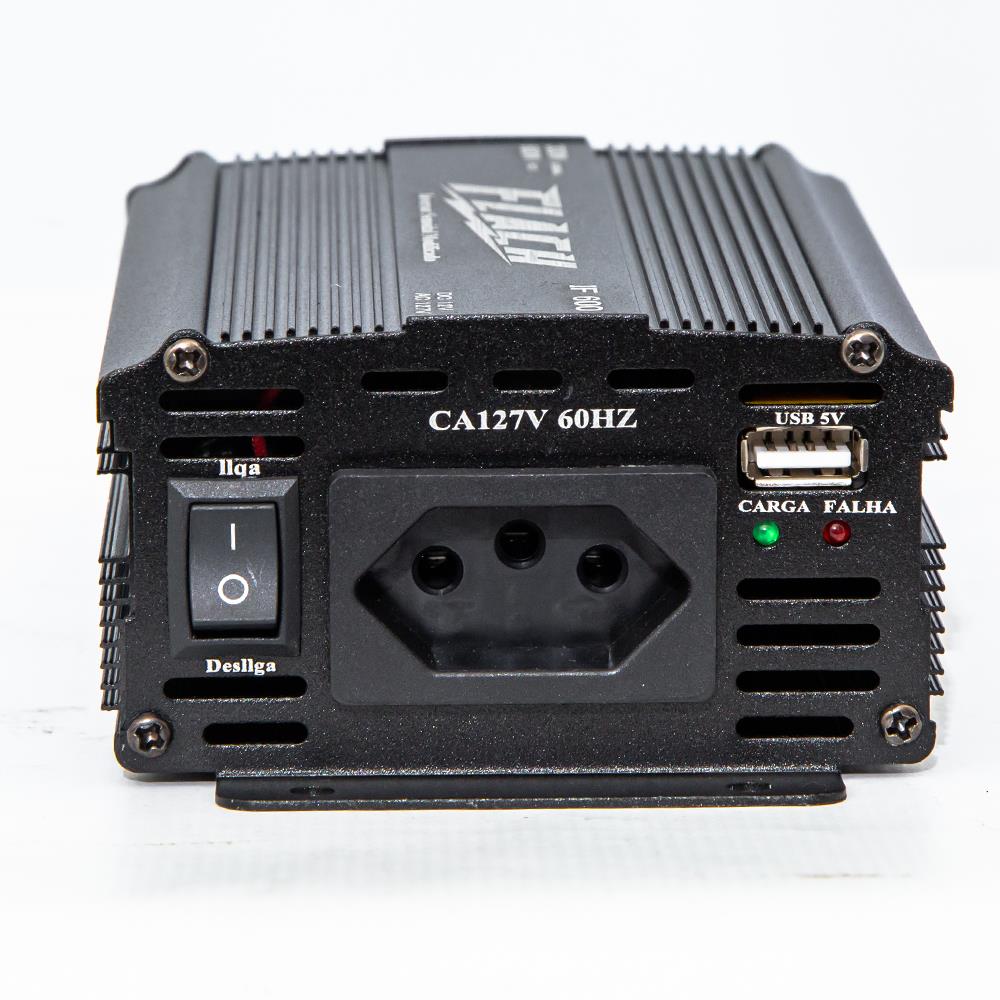

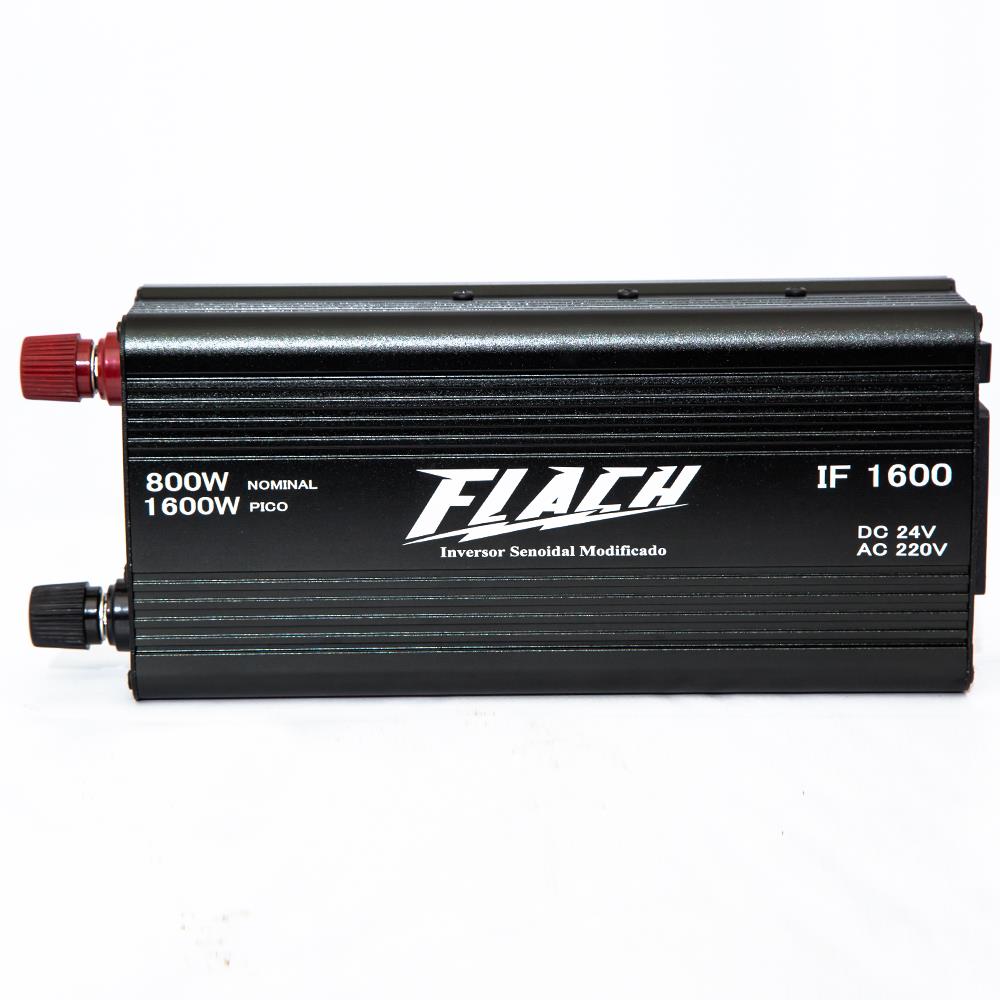

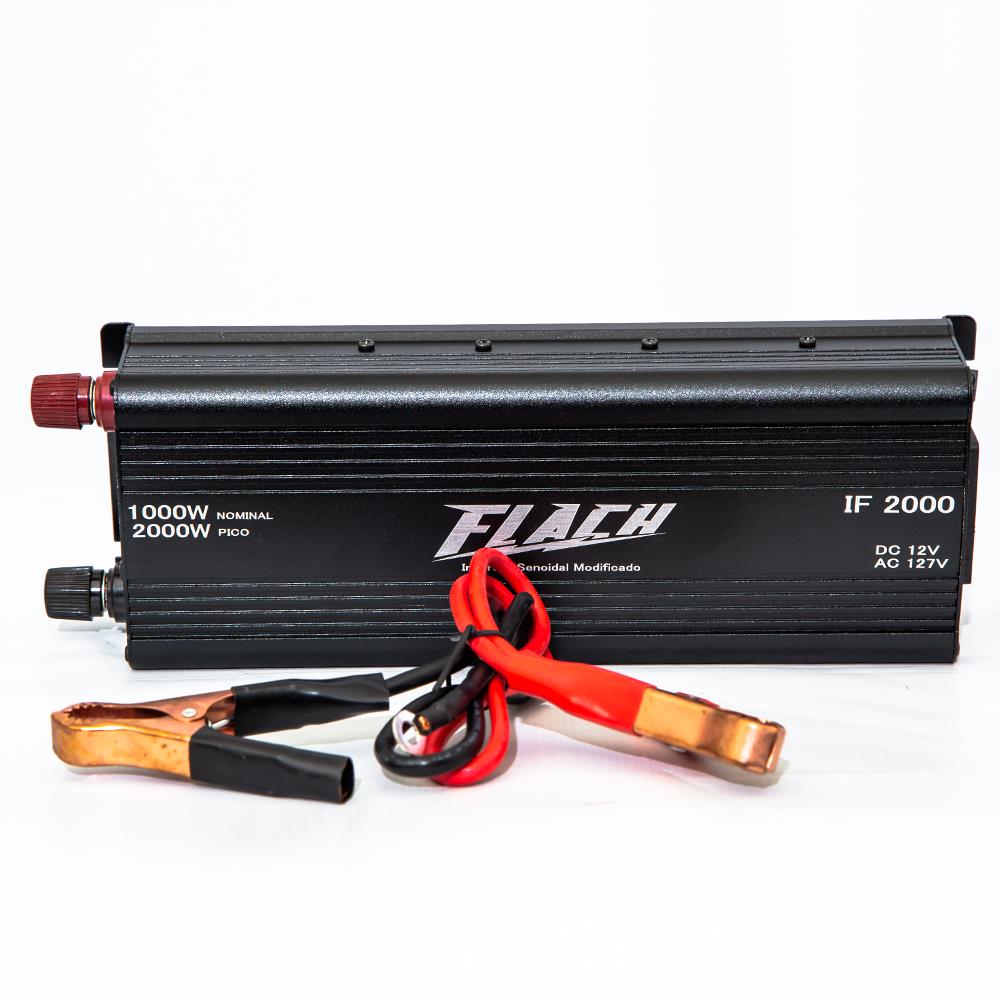

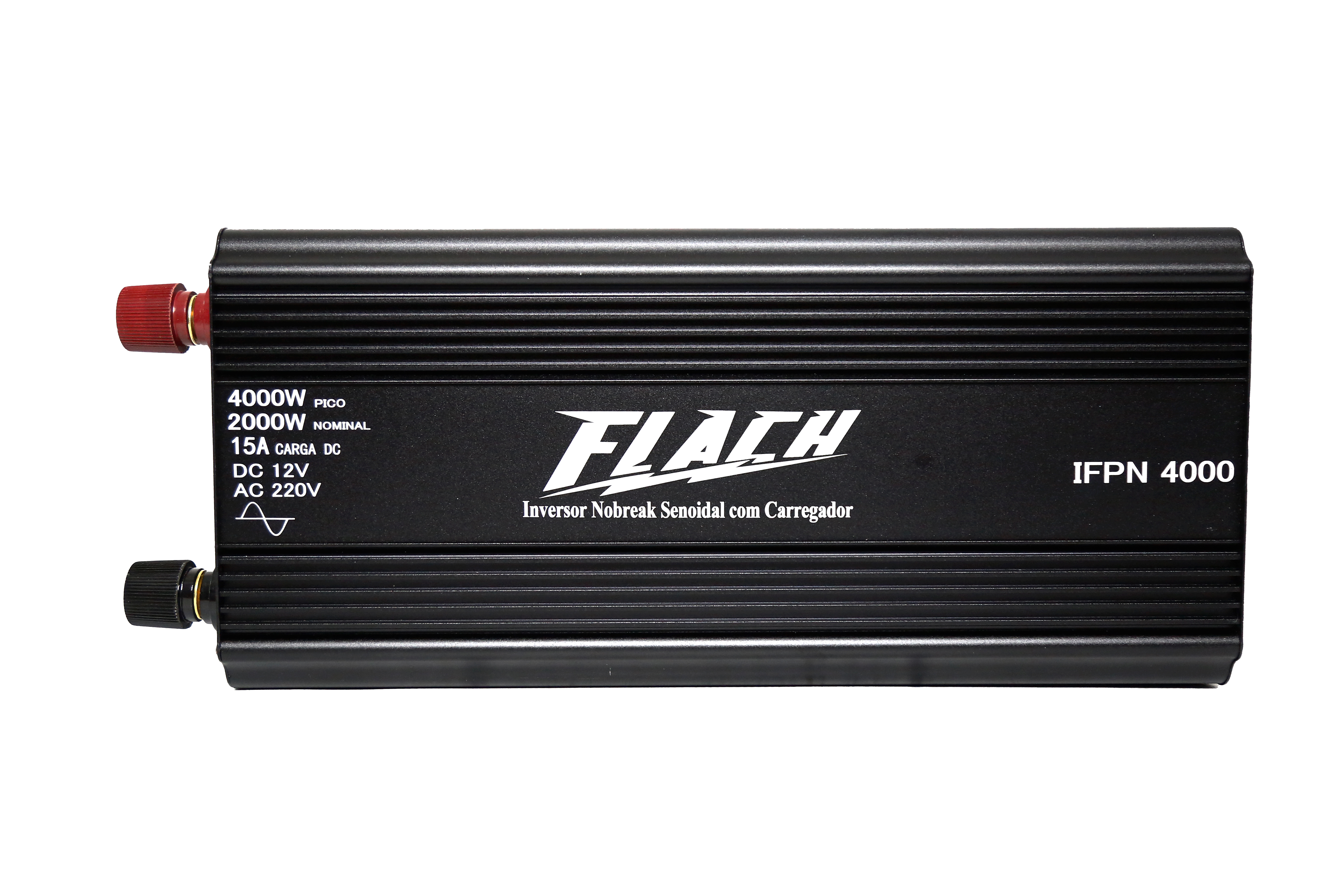

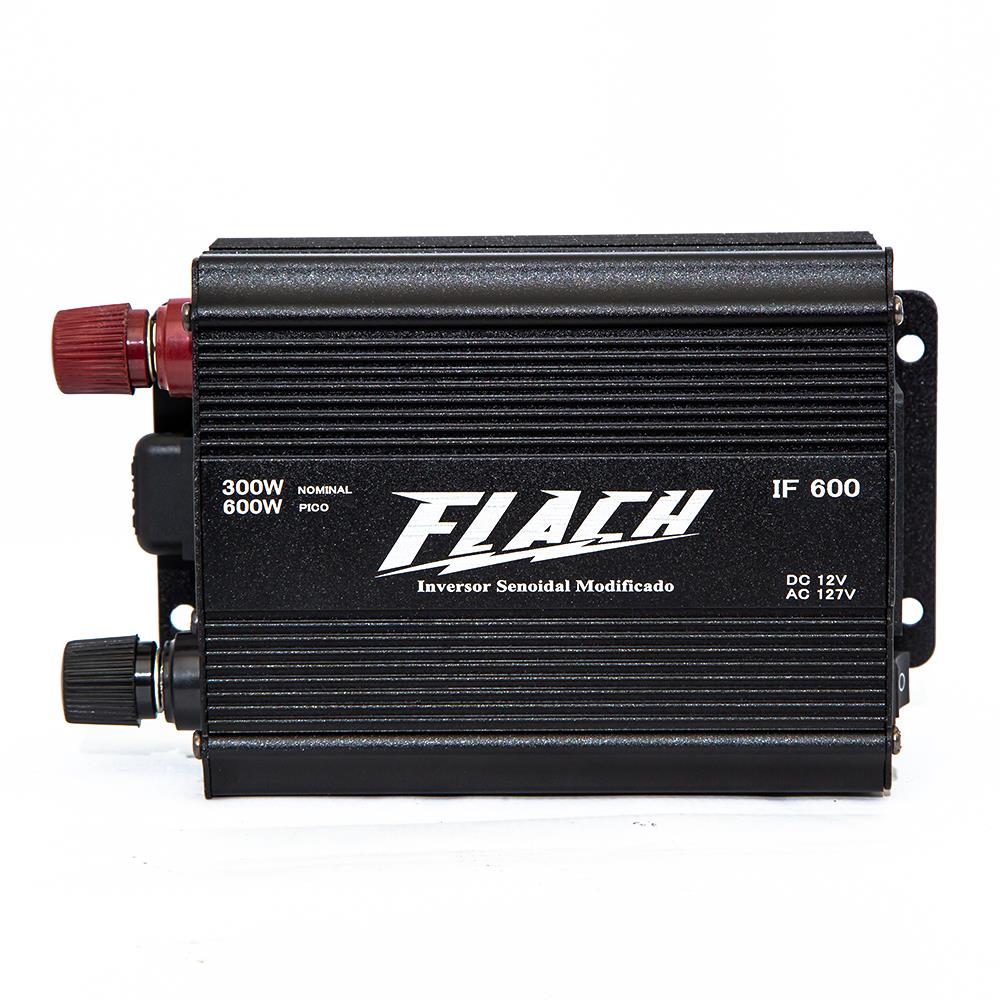

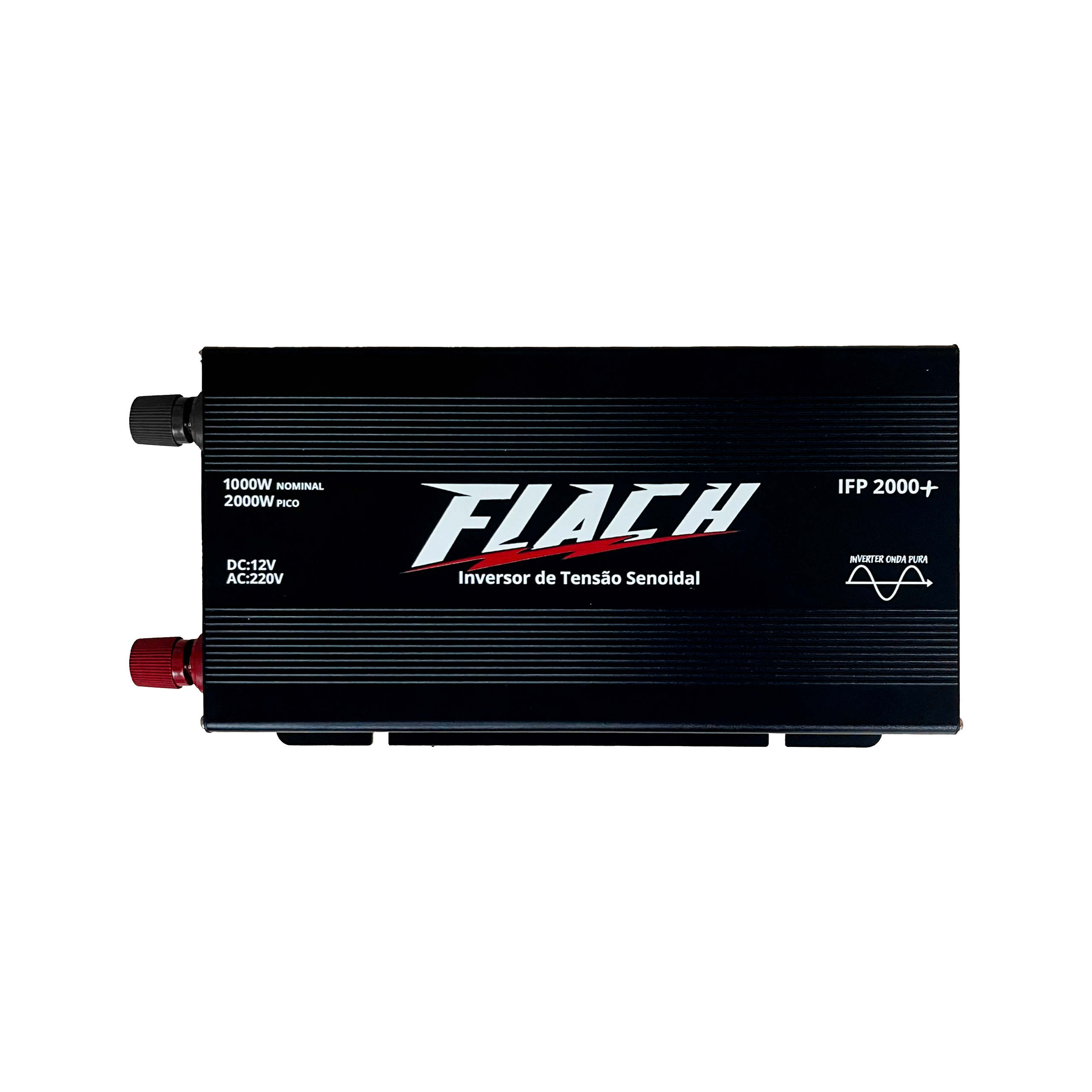

Manual do Inversor de Tensão Flach

Introdução

Parabéns! Você acaba de adquirir um produto que permite ter energia elétrica (127V ou 220V) em qualquer lugar, utilizando baterias para o seu funcionamento. A aplicação deste produto fica a cargo da sua criatividade! Inversores de tensão Flach, energia em qualquer lugar!

Segurança e Cuidados

• Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por aquelas sem experiência e conhecimento, a menos que tenham recebido instruções ou estejam sob supervisão.
• Crianças devem ser vigiadas para evitar o uso indevido do aparelho.
• Proteção: Classe IPX0 (uso interno apenas, protegido de sol, chuva e umidade).
• Mantenha em local seco e ventilado, livre de poeira e insetos, e adequado para temperaturas entre 0°C e 40°C.
• O gabinete pode aquecer com o uso contínuo, mantenha objetos sensíveis ao calor afastados.

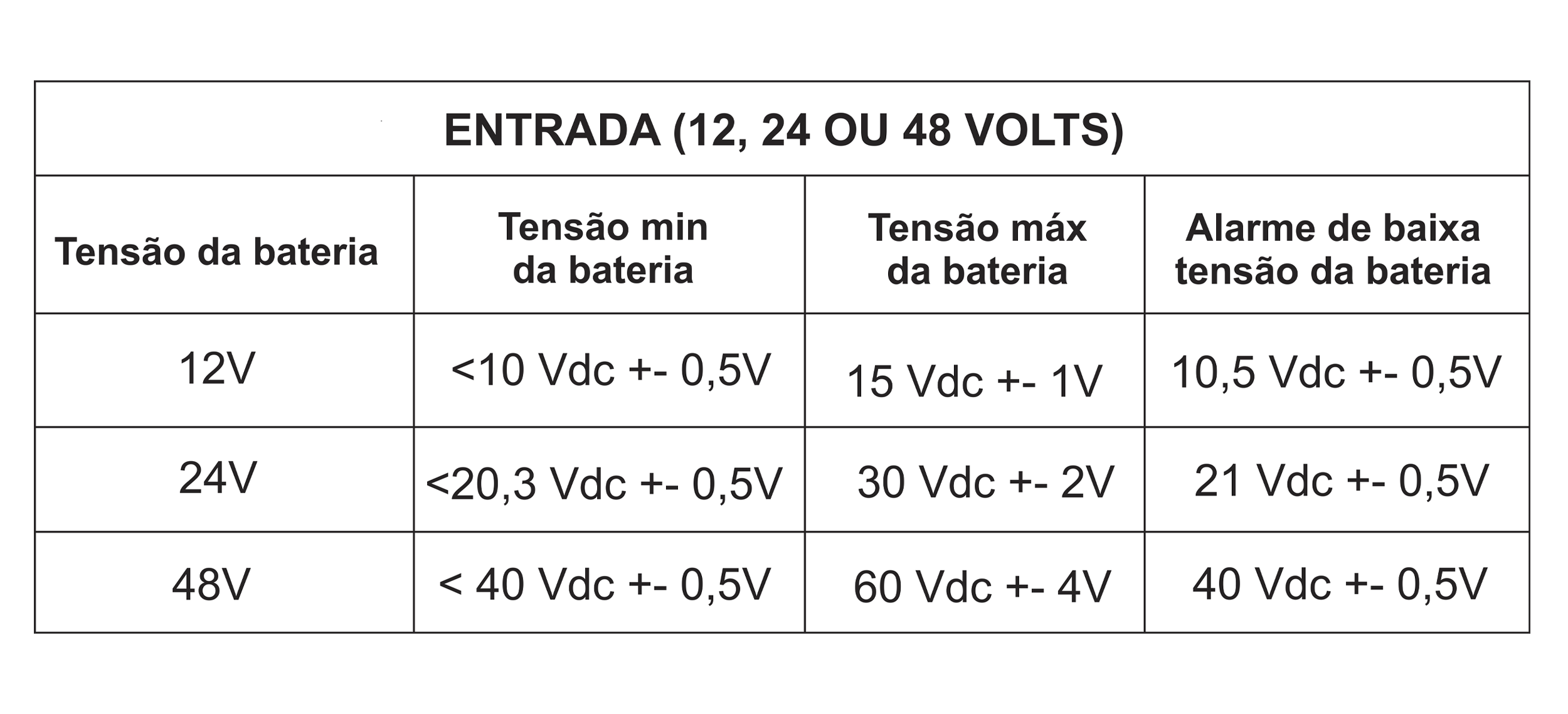

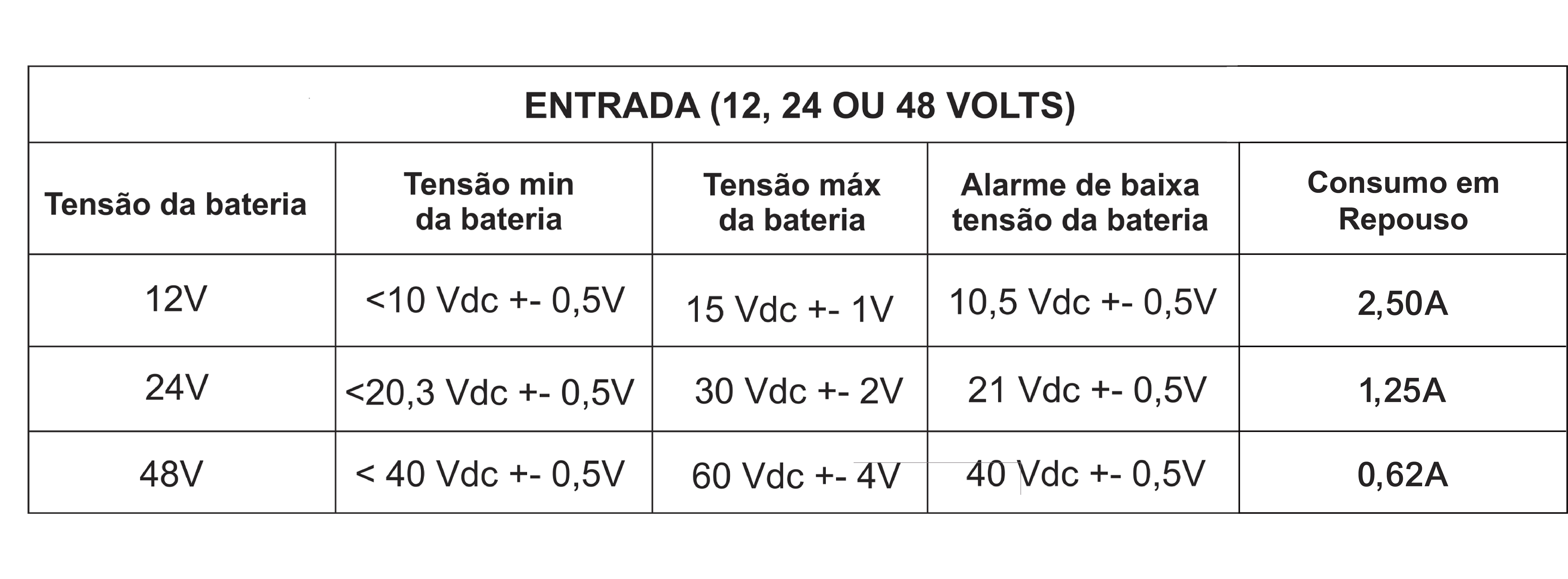

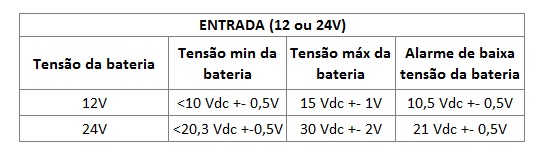

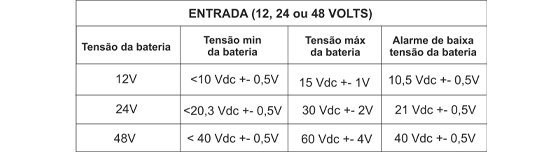

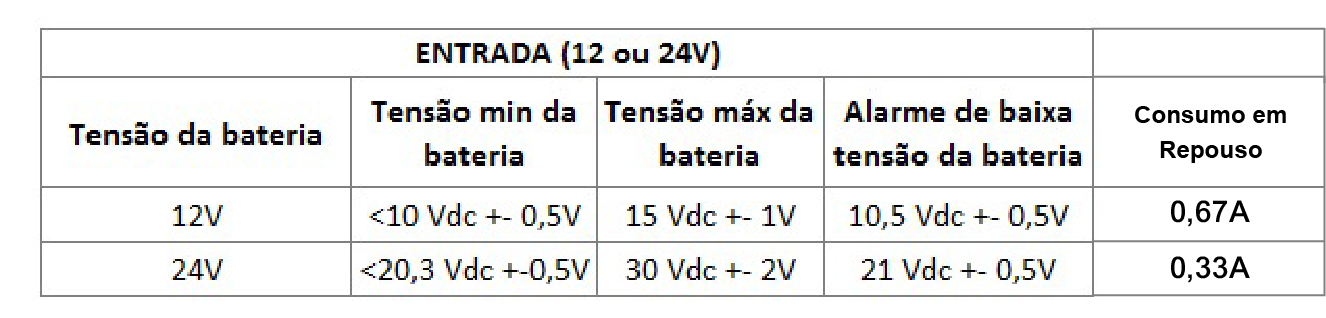

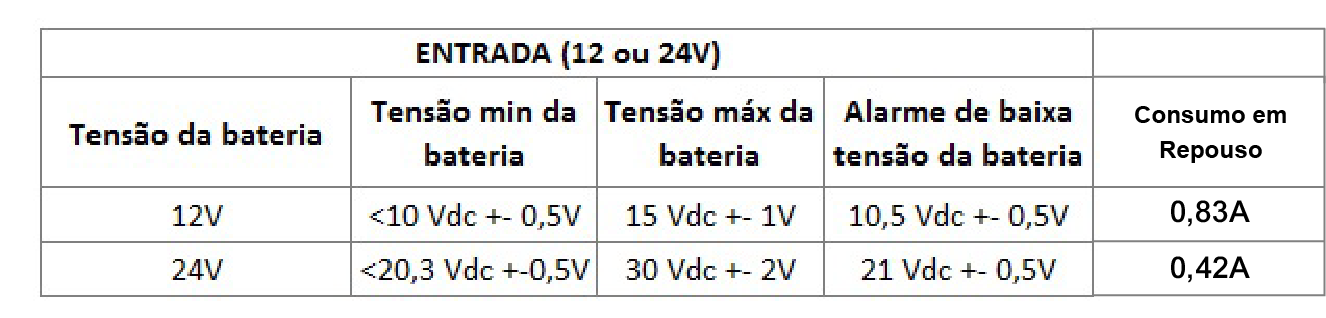

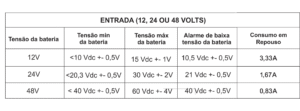

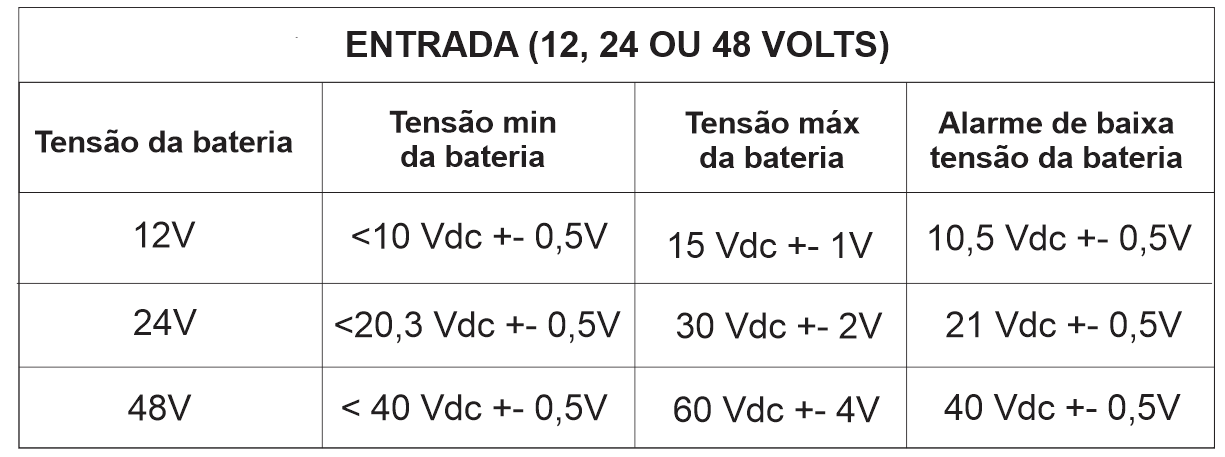

• Verifique a tensão de operação do seu sistema: Entrada de 12V, 24V ou 48V / Saída de 127V ou 220V.
• Certifique-se de que a potência dos equipamentos conectados não exceda a capacidade do inversor.
• Utilize EPI ao manusear baterias, pois elas geram gases inflamáveis e podem explodir.
• Nunca tente fazer a manutenção do produto, procure um técnico especializado.

Instalação

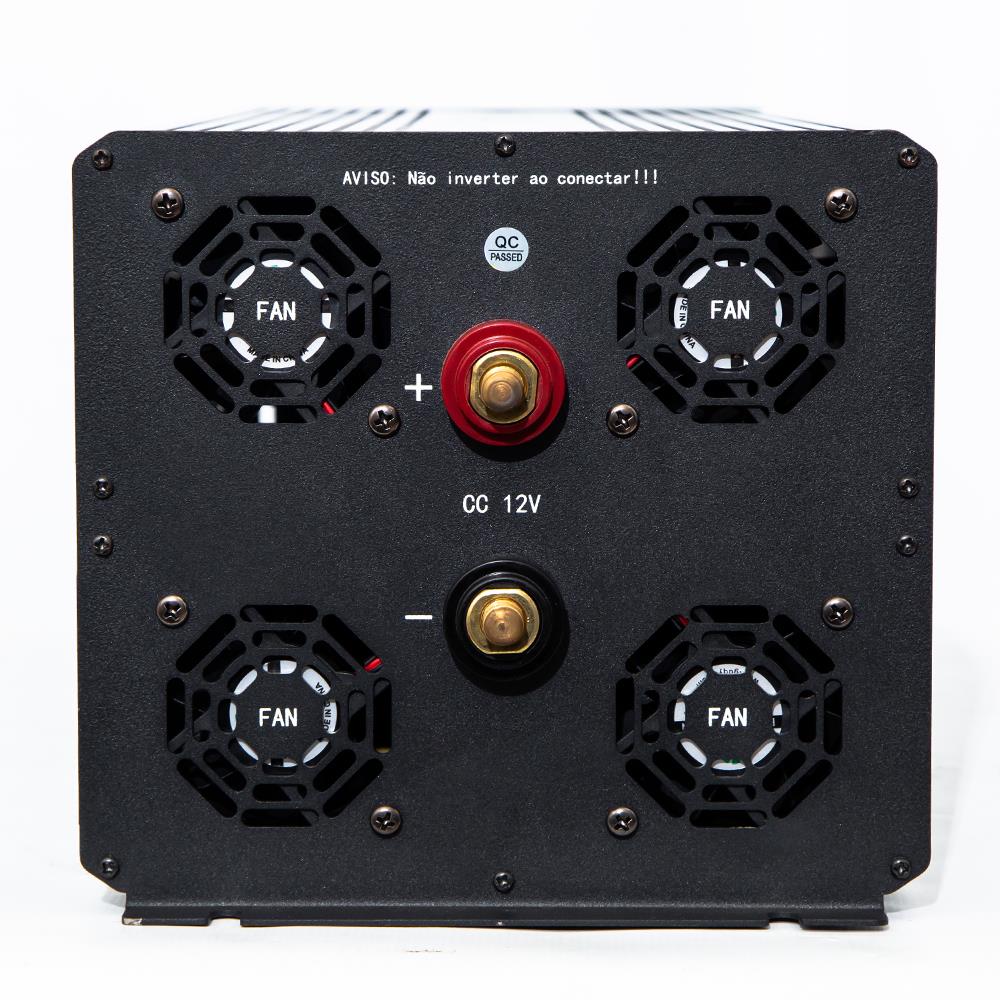

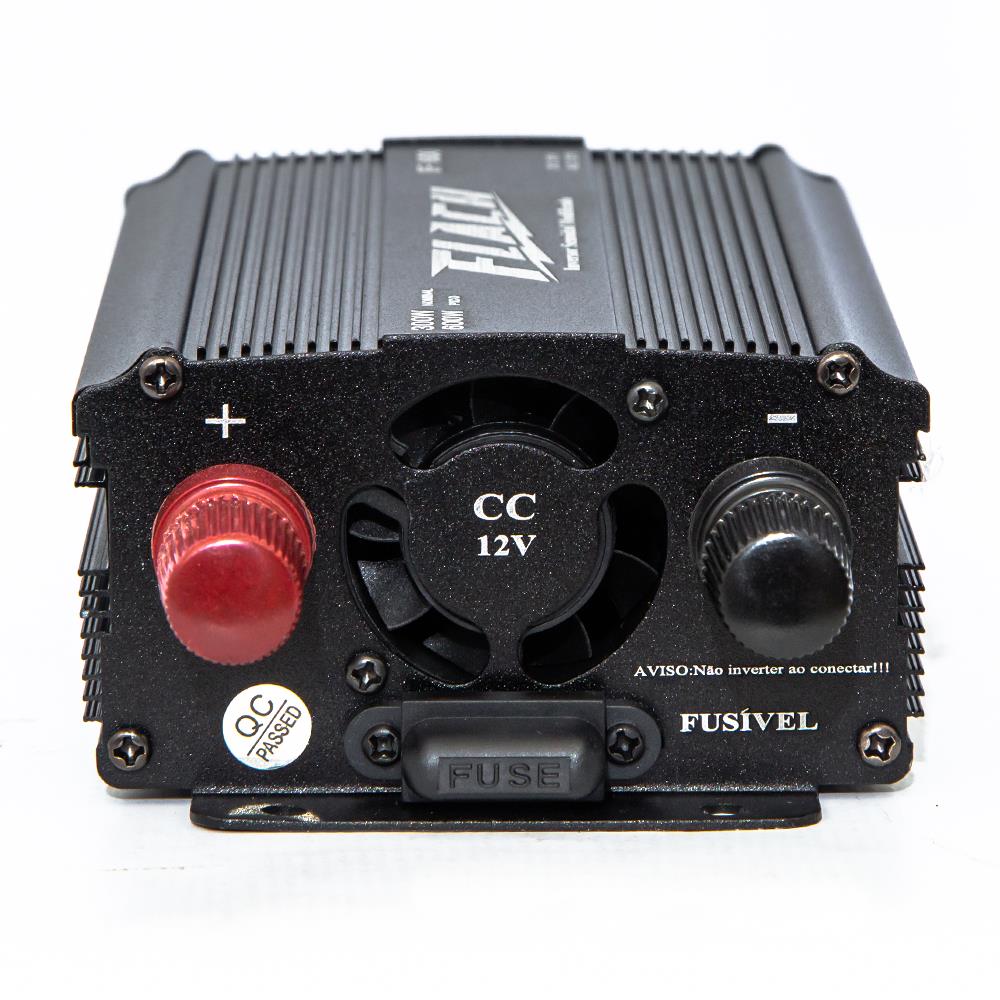

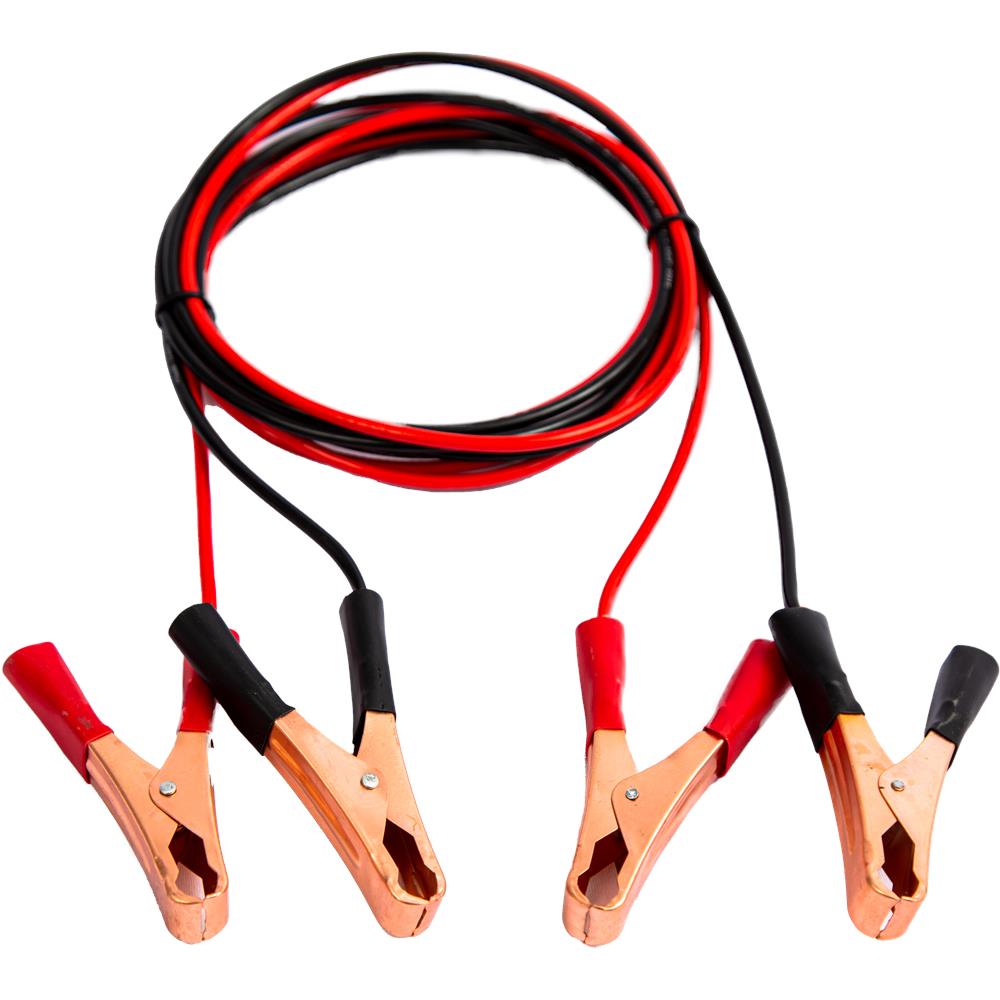

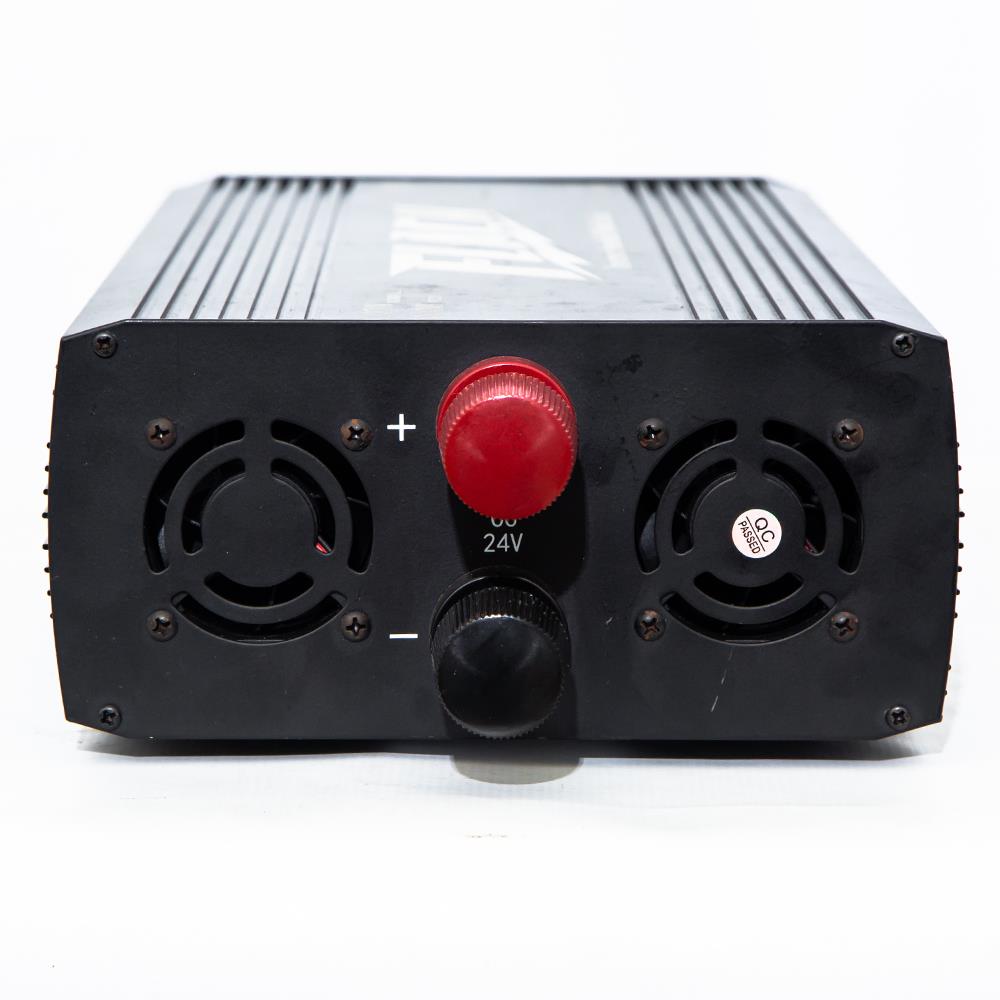

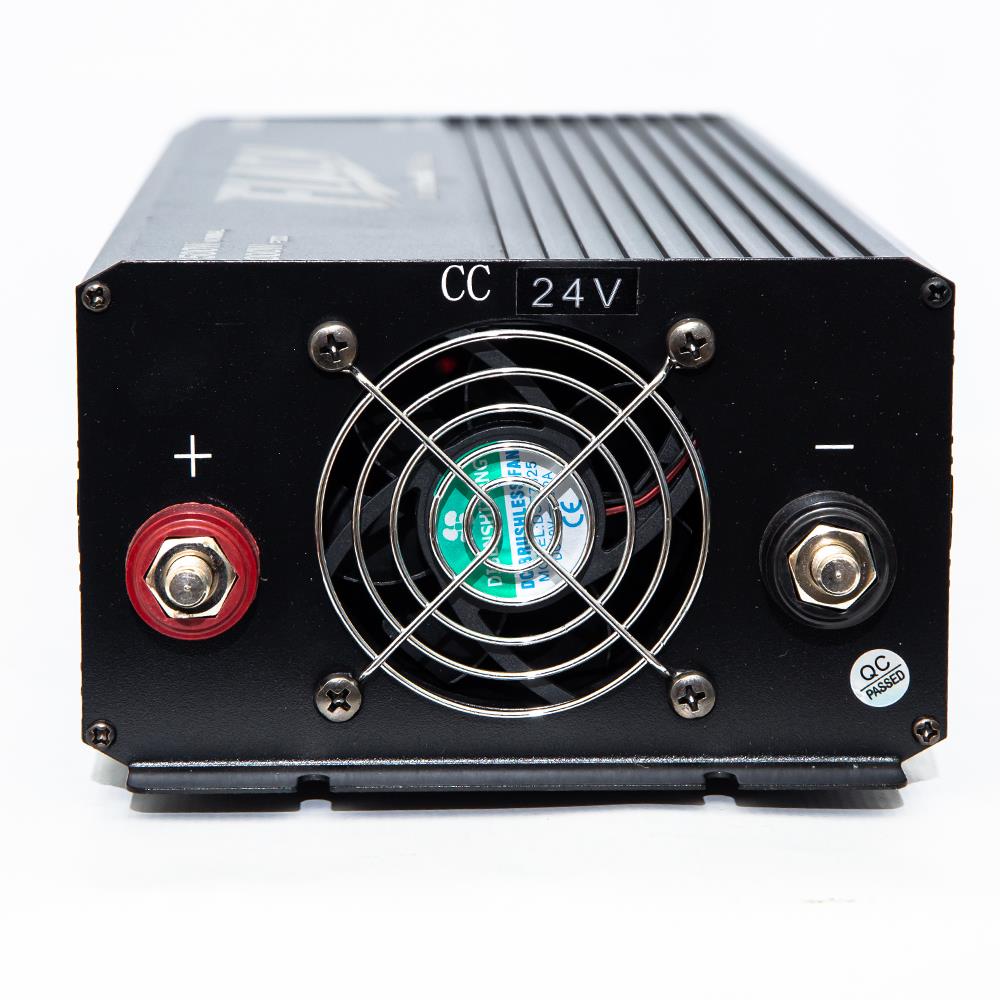

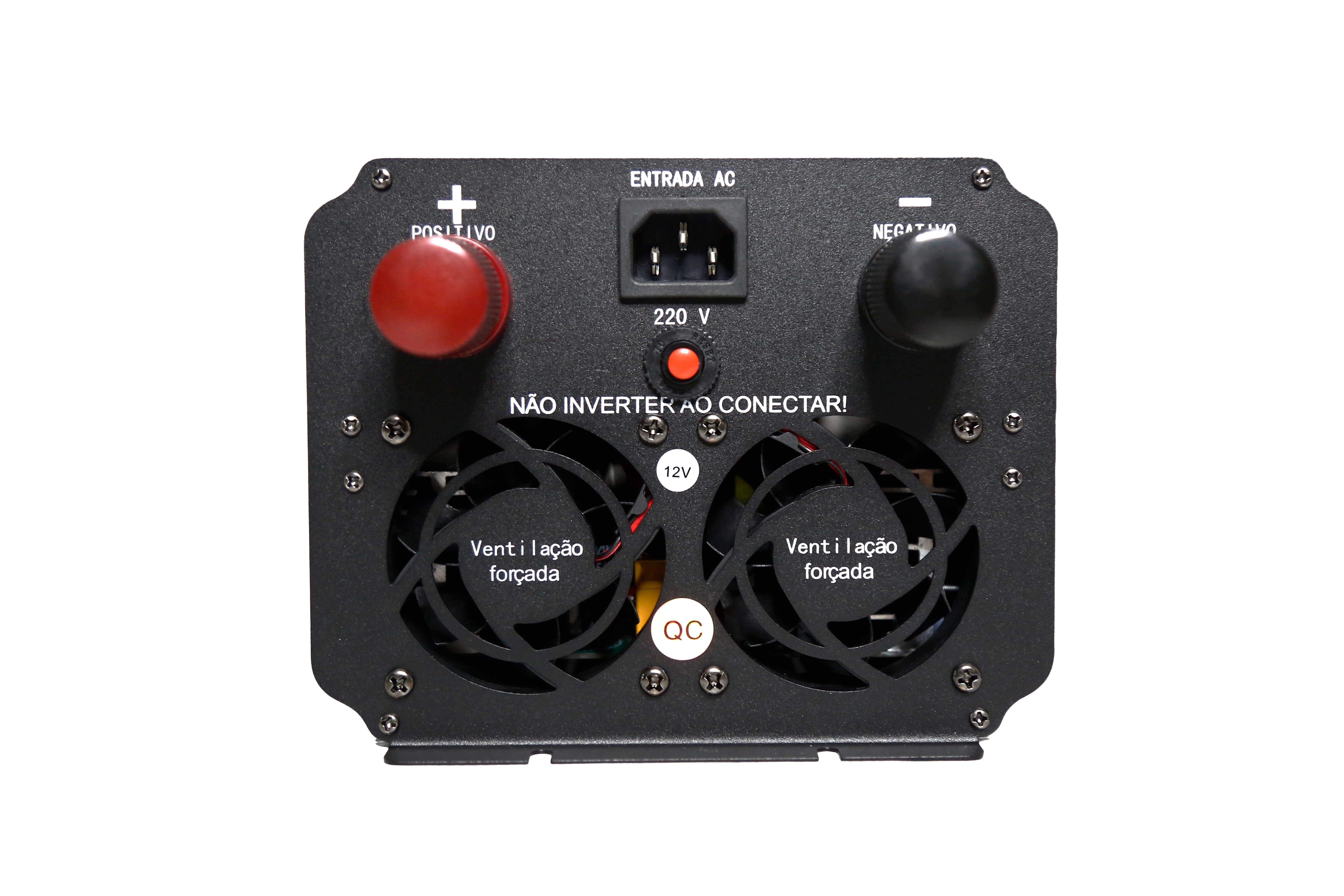

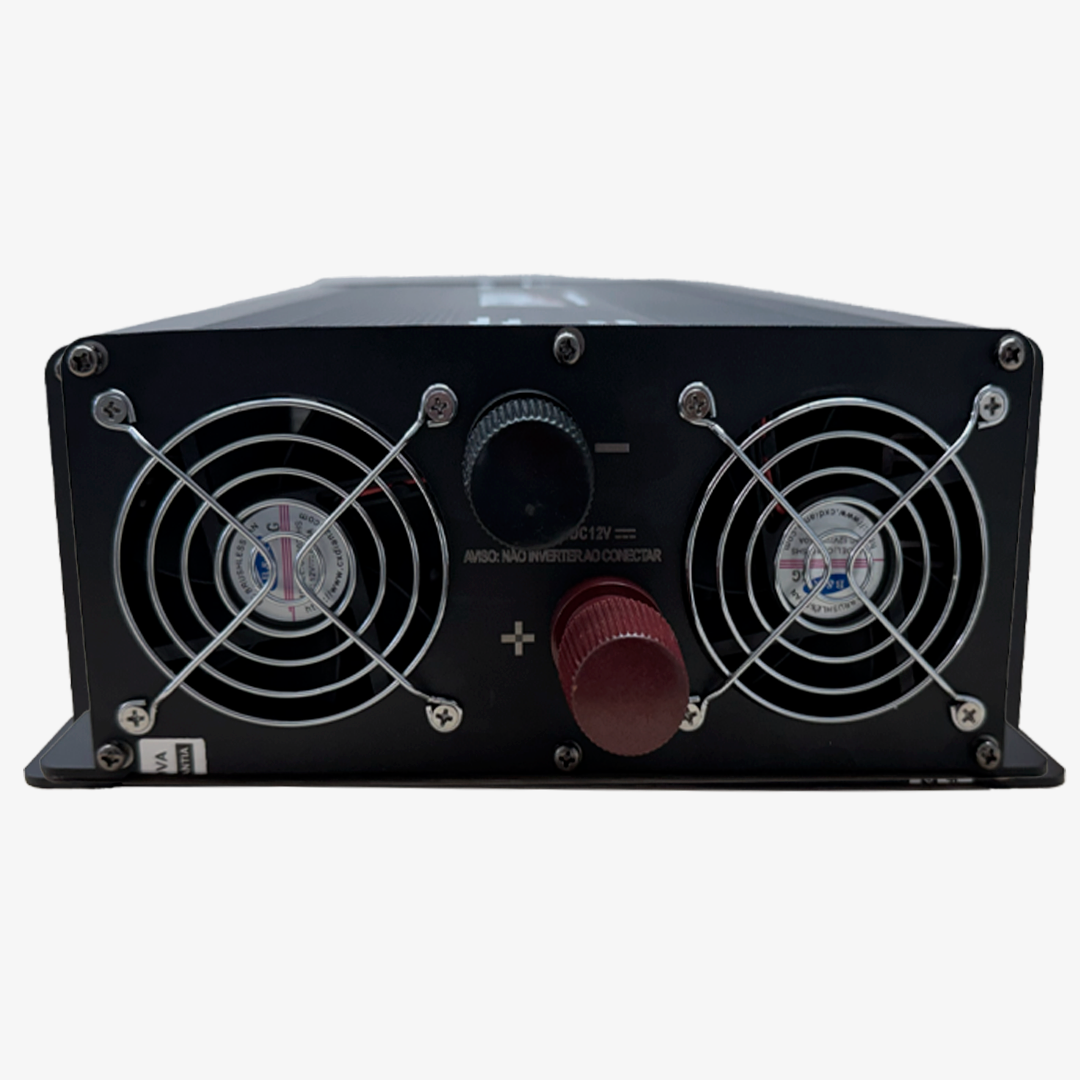

1. Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
2. Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Faíscas podem ocorrer devido ao carregamento dos capacitores.
   • Atenção: Respeite a ordem de ligação para evitar acidentes.

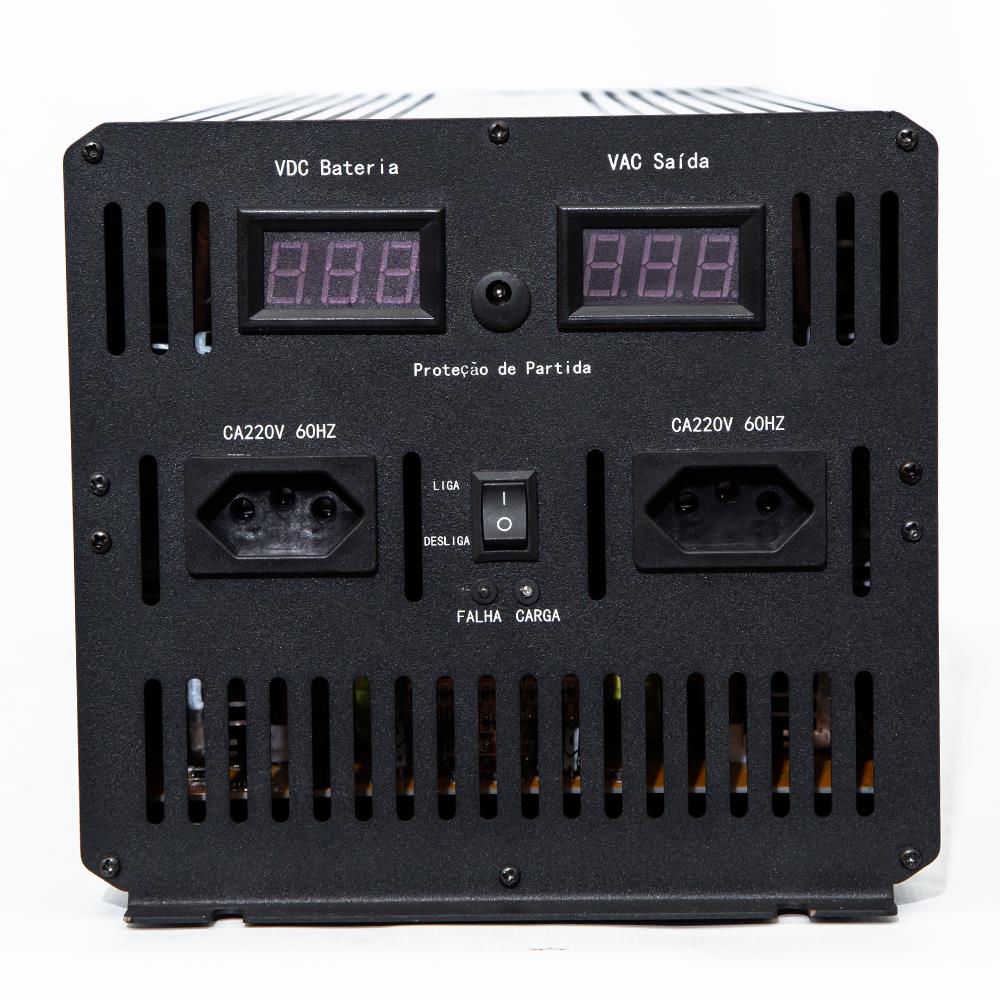

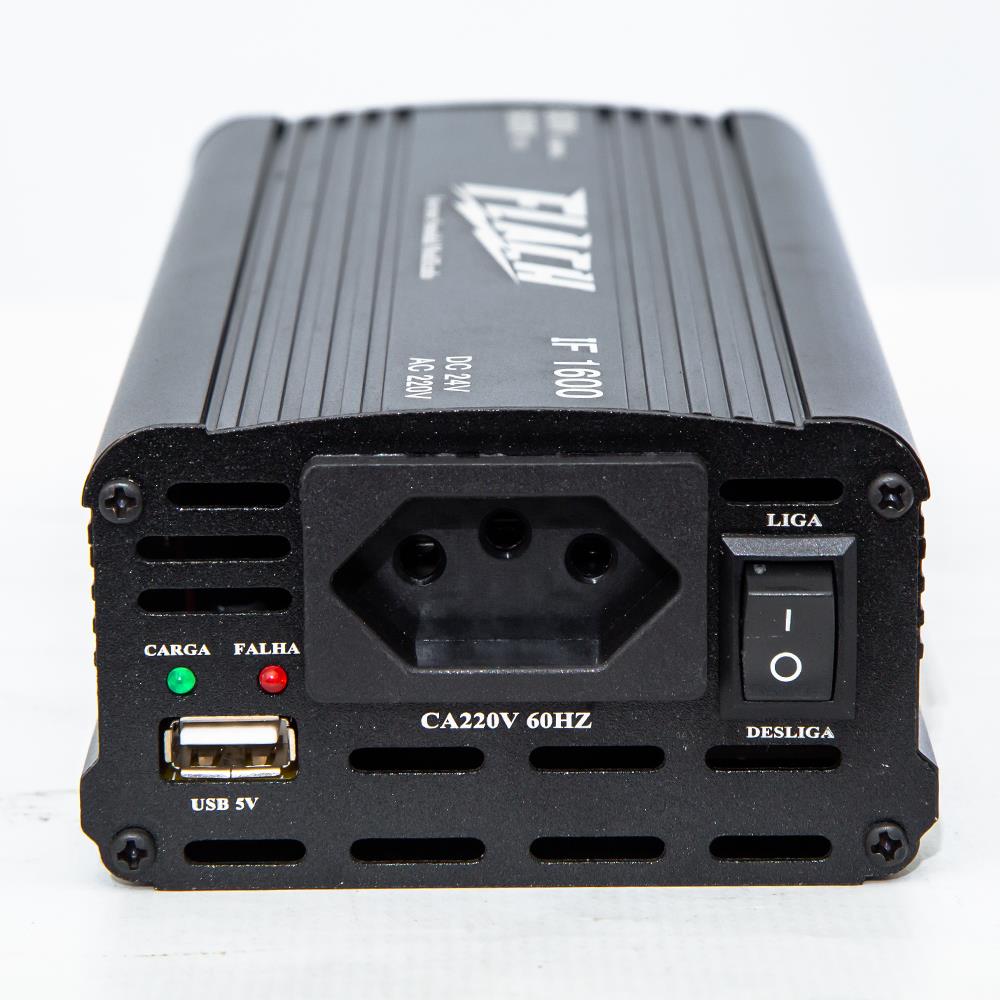

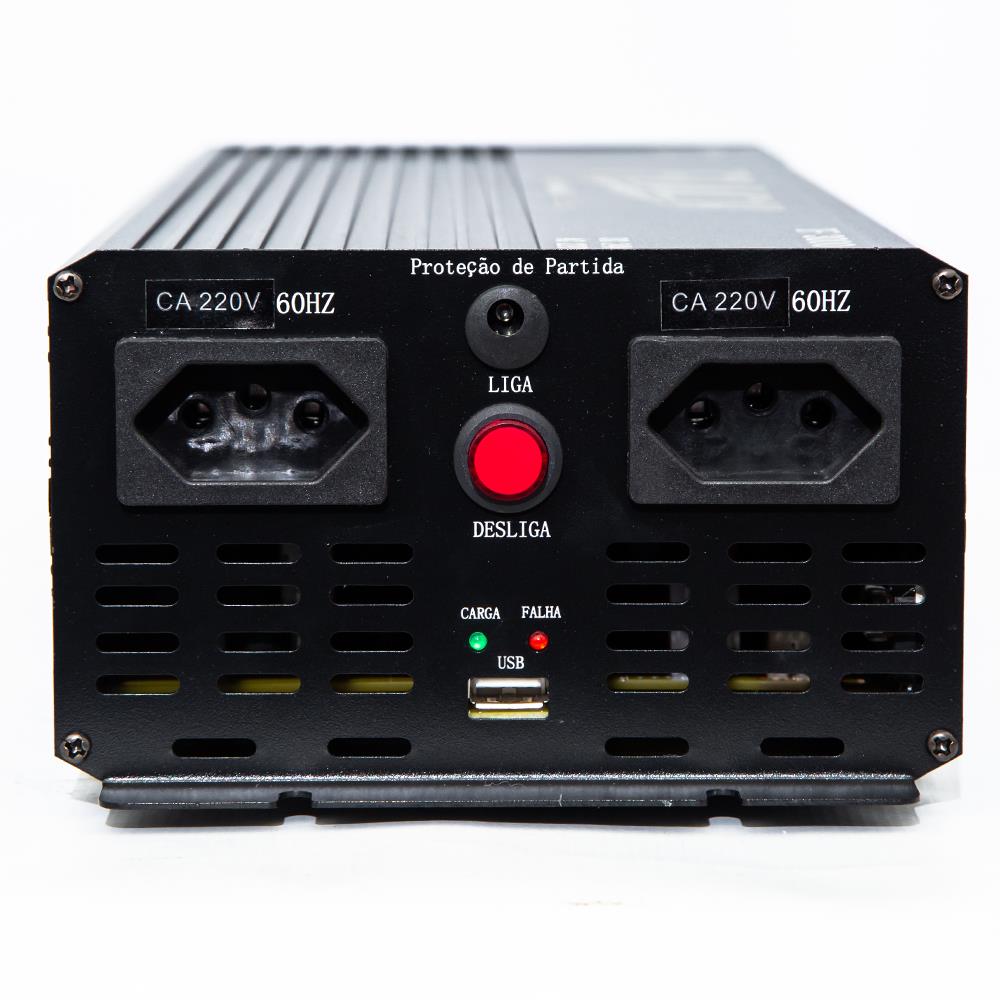

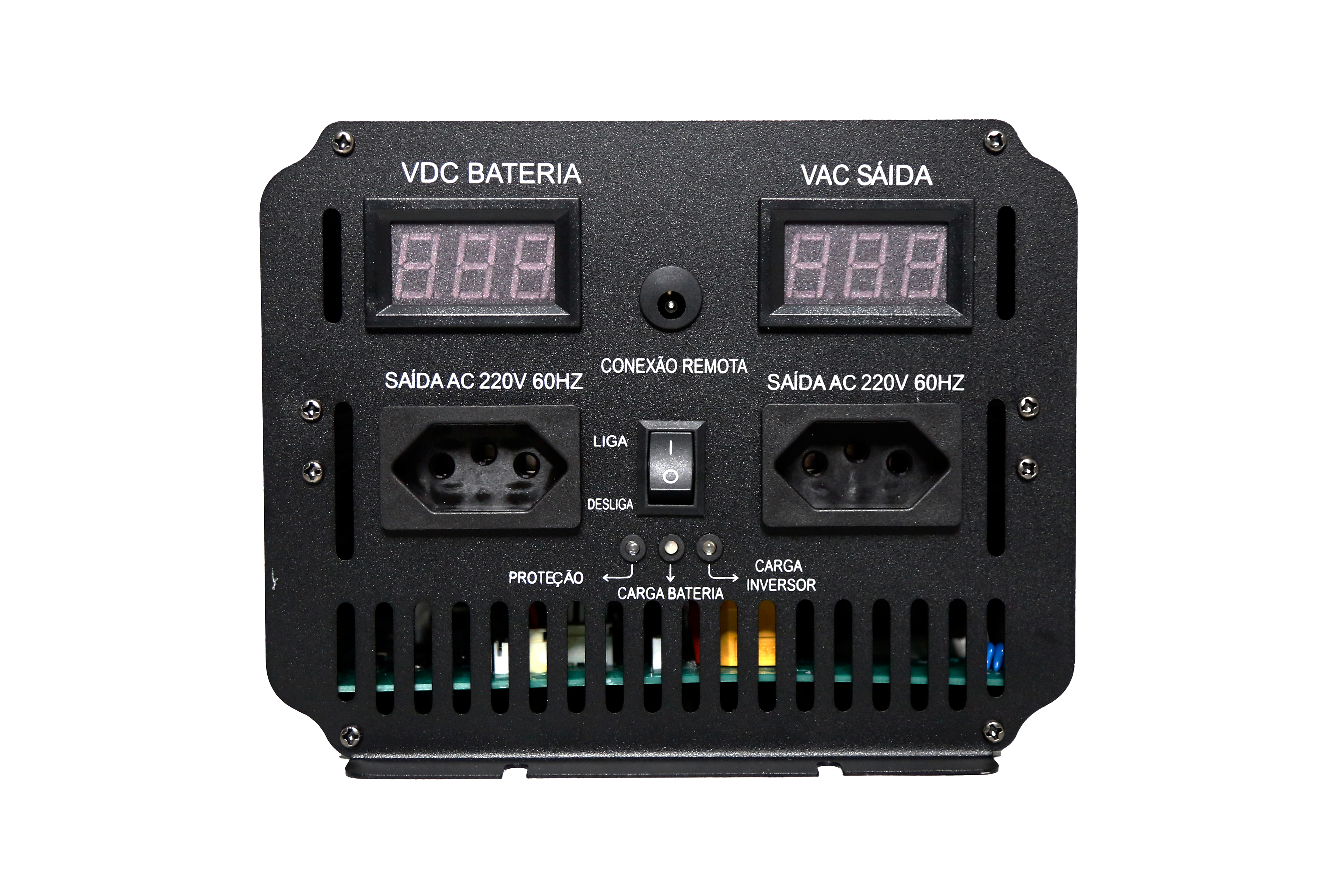

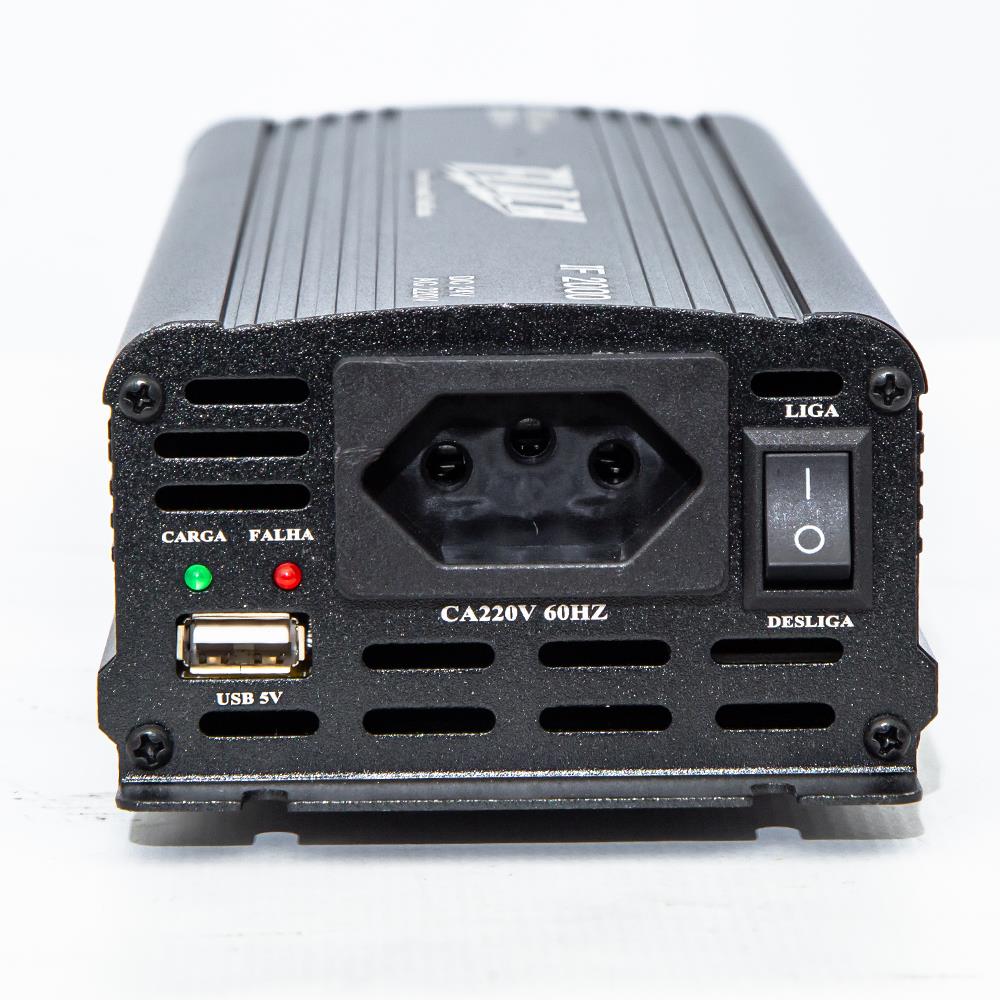

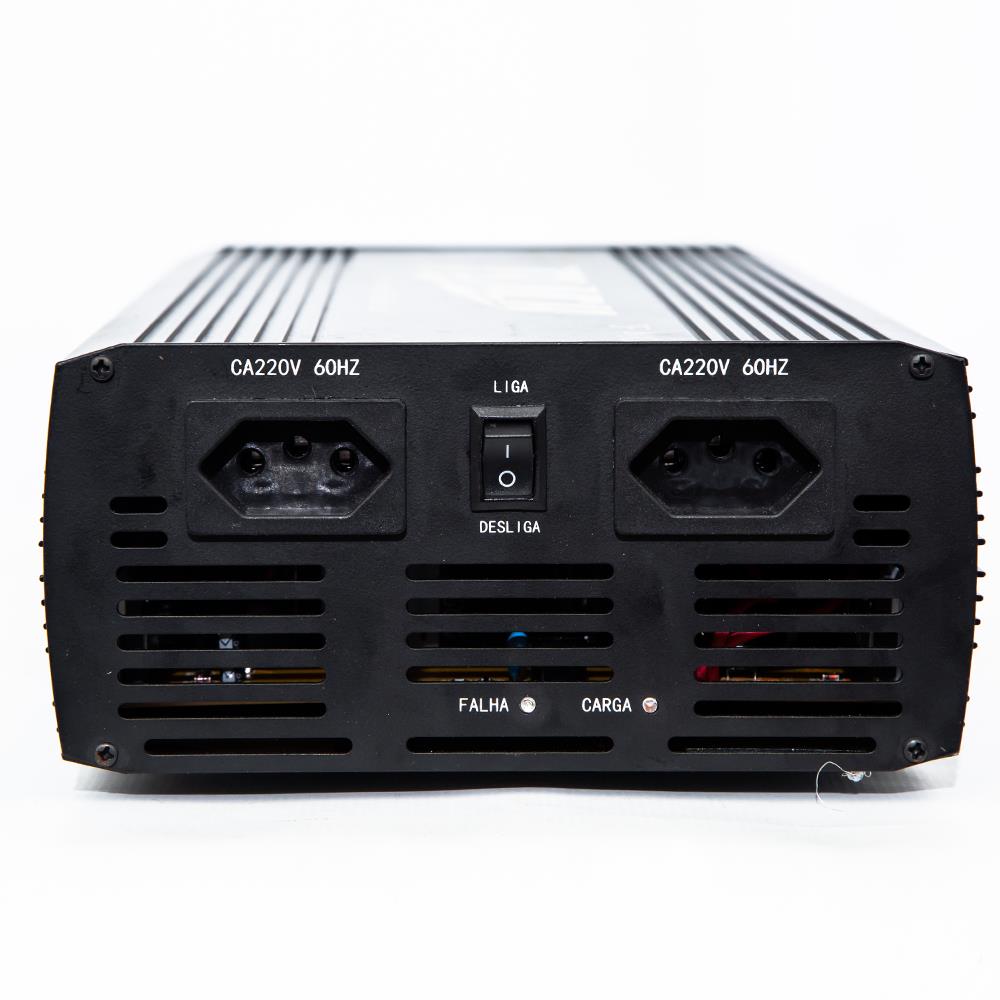

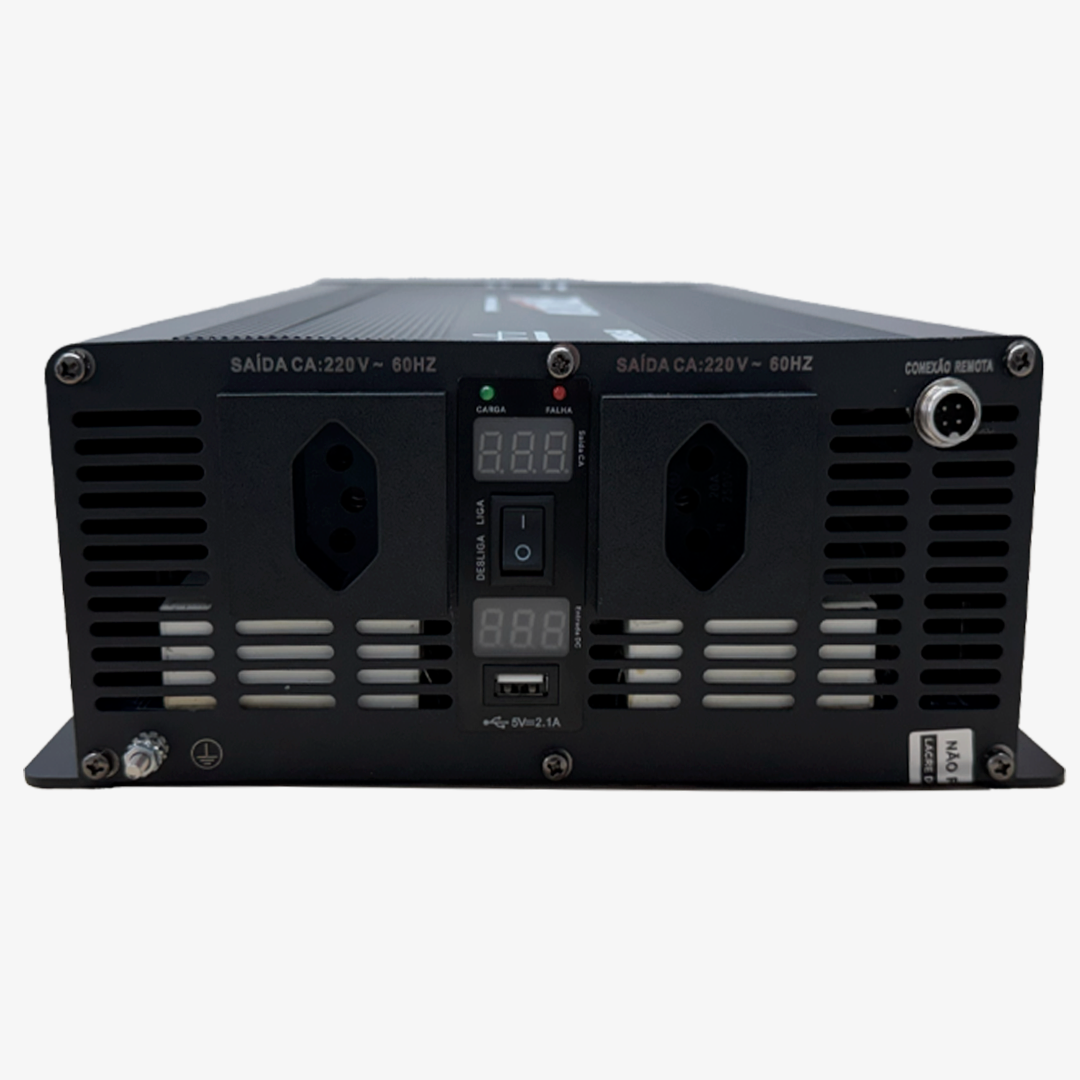

3. Ligue o inversor através do botão LIGA/DESLIGA.
4. Utilize as tomadas de saída 127V ou 220V para conectar seus equipamentos.

Cálculo de Autonomia

Fórmula: Amper x Tensão = Watts

Exemplo: Com uma bateria de 100Ah a 12V, temos 1.200W. Se um equipamento consome 100W/h, a autonomia teórica seria 12 horas, mas pode variar conforme a eficiência da bateria e carga.

Proteções do Inversor

O inversor possui proteções contra:

• Sobrecarga: Quando a carga total ultrapassa a potência nominal. Recomendado não exceder 80% da capacidade.
• Superaquecimento: Pode ocorrer por excesso de carga ou ventilação inadequada.
• Tensão alta na bateria: Se a fonte de recarga ultrapassar o limite, o inversor desliga automaticamente.

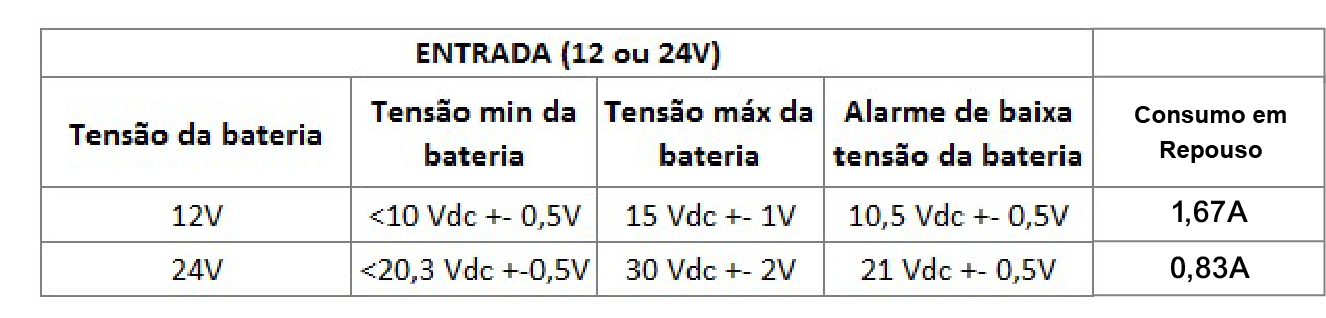

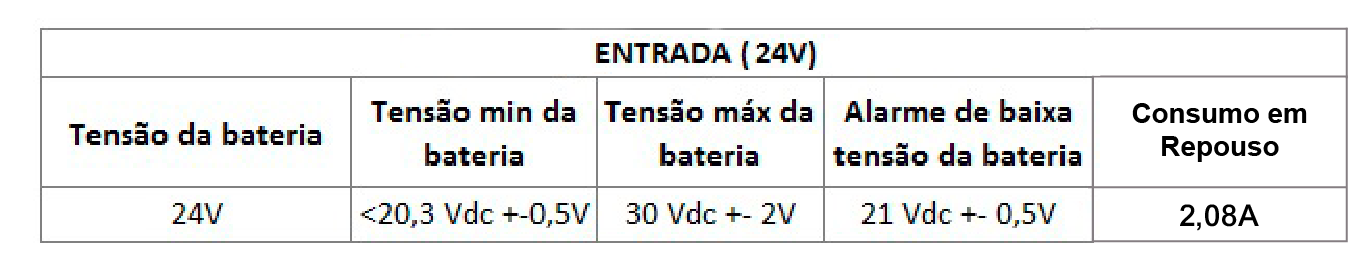

• Tensão baixa na bateria: O inversor emite alarme e desliga caso a bateria não seja recarregada.

Uso em Veículos

• Desligue o inversor antes de dar partida no motor para evitar danos.

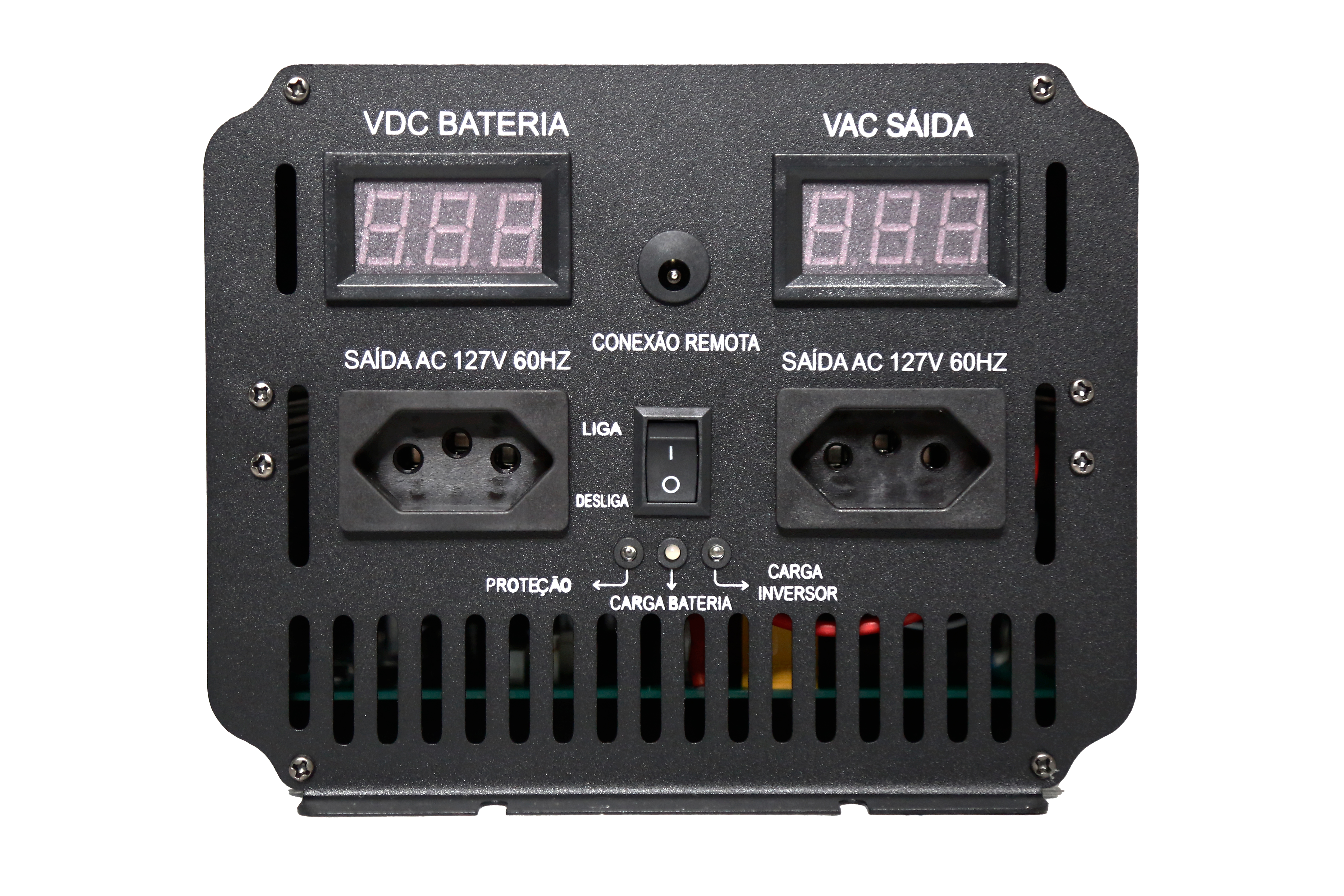

• Modelos acima de 1500W possuem Conexão Remota (conector Mike 4 vias circular) para controle remoto.
• Evite disjuntores nos cabos da bateria para evitar perda de eficiência.
• Utilize disjuntor e DPS na saída 127V ou 220V.

Considerações para Equipamentos com Motores

• Motores possuem picos de acionamento que podem ser até 10x o consumo nominal.
• Exemplo: Um refrigerador de 250W pode ter pico de 2.500W.
• Utilize um inversor com capacidade superior ao pico do equipamento.

Manual do Inversor de Tensão Flach

Introdução

Parabéns! Você acaba de adquirir um produto que permite ter energia elétrica (127V ou 220V) em qualquer lugar, utilizando baterias para o seu funcionamento. A aplicação deste produto fica a cargo da sua criatividade! Inversores de tensão Flach, energia em qualquer lugar!

Segurança e Cuidados

• Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por aquelas sem experiência e conhecimento, a menos que tenham recebido instruções ou estejam sob supervisão.
• Crianças devem ser vigiadas para evitar o uso indevido do aparelho.
• Proteção: Classe IPX0 (uso interno apenas, protegido de sol, chuva e umidade).
• Mantenha em local seco e ventilado, livre de poeira e insetos, e adequado para temperaturas entre 0°C e 40°C.
• O gabinete pode aquecer com o uso contínuo, mantenha objetos sensíveis ao calor afastados.
• Verifique a tensão de operação do seu sistema: Entrada de 12V, 24V ou 48V / Saída de 127V ou 220V.
• Certifique-se de que a potência dos equipamentos conectados não exceda a capacidade do inversor.
• Utilize EPI ao manusear baterias, pois elas geram gases inflamáveis e podem explodir.
• Nunca tente fazer a manutenção do produto, procure um técnico especializado.

Instalação

1. Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
2. Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Faíscas podem ocorrer devido ao carregamento dos capacitores.
   • Atenção: Respeite a ordem de ligação para evitar acidentes.
3. Ligue o inversor através do botão LIGA/DESLIGA.
4. Utilize as tomadas de saída 127V ou 220V para conectar seus equipamentos.

Cálculo de Autonomia

Fórmula: Amper x Tensão = Watts

Exemplo: Com uma bateria de 100Ah a 12V, temos 1.200W. Se um equipamento consome 100W/h, a autonomia teórica seria 12 horas, mas pode variar conforme a eficiência da bateria e carga.

Proteções do Inversor

O inversor possui proteções contra:

• Sobrecarga: Quando a carga total ultrapassa a potência nominal. Recomendado não exceder 80% da capacidade.
• Superaquecimento: Pode ocorrer por excesso de carga ou ventilação inadequada.
• Tensão alta na bateria: Se a fonte de recarga ultrapassar o limite, o inversor desliga automaticamente.
• Tensão baixa na bateria: O inversor emite alarme e desliga caso a bateria não seja recarregada.

Uso em Veículos

• Desligue o inversor antes de dar partida no motor para evitar danos.
• Modelos acima de 1500W possuem Conexão Remota (conector Mike 4 vias circular) para controle remoto.
• Evite disjuntores nos cabos da bateria para evitar perda de eficiência.
• Utilize disjuntor e DPS na saída 127V ou 220V.

Considerações para Equipamentos com Motores

• Motores possuem picos de acionamento que podem ser até 10x o consumo nominal.
• Exemplo: Um refrigerador de 250W pode ter pico de 2.500W.
• Utilize um inversor com capacidade superior ao pico do equipamento.

Manual do Inversor de Tensão Flach

Introdução

Parabéns! Você acaba de adquirir um produto que permite ter energia elétrica (127V ou 220V) em qualquer lugar, utilizando baterias para o seu funcionamento. A aplicação deste produto fica a cargo da sua criatividade! Inversores de tensão Flach, energia em qualquer lugar!

Segurança e Cuidados

• Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por aquelas sem experiência e conhecimento, a menos que tenham recebido instruções ou estejam sob supervisão.
• Crianças devem ser vigiadas para evitar o uso indevido do aparelho.
• Proteção: Classe IPX0 (uso interno apenas, protegido de sol, chuva e umidade).
• Mantenha em local seco e ventilado, livre de poeira e insetos, e adequado para temperaturas entre 0°C e 40°C.
• O gabinete pode aquecer com o uso contínuo, mantenha objetos sensíveis ao calor afastados.
• Verifique a tensão de operação do seu sistema: Entrada de 12V, 24V ou 48V / Saída de 127V ou 220V.
• Certifique-se de que a potência dos equipamentos conectados não exceda a capacidade do inversor.
• Utilize EPI ao manusear baterias, pois elas geram gases inflamáveis e podem explodir.
• Nunca tente fazer a manutenção do produto, procure um técnico especializado.

Instalação

1. Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
2. Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Faíscas podem ocorrer devido ao carregamento dos capacitores.
   • Atenção: Respeite a ordem de ligação para evitar acidentes.
3. Ligue o inversor através do botão LIGA/DESLIGA.
4. Utilize as tomadas de saída 127V ou 220V para conectar seus equipamentos.

Cálculo de Autonomia

Fórmula: Amper x Tensão = Watts

Exemplo: Com uma bateria de 100Ah a 12V, temos 1.200W. Se um equipamento consome 100W/h, a autonomia teórica seria 12 horas, mas pode variar conforme a eficiência da bateria e carga.

Proteções do Inversor

O inversor possui proteções contra:

• Sobrecarga: Quando a carga total ultrapassa a potência nominal. Recomendado não exceder 80% da capacidade.
• Superaquecimento: Pode ocorrer por excesso de carga ou ventilação inadequada.
• Tensão alta na bateria: Se a fonte de recarga ultrapassar o limite, o inversor desliga automaticamente.
• Tensão baixa na bateria: O inversor emite alarme e desliga caso a bateria não seja recarregada.

Uso em Veículos

• Desligue o inversor antes de dar partida no motor para evitar danos.
• Modelos acima de 1500W possuem Conexão Remota (conector Mike 4 vias circular) para controle remoto.
• Evite disjuntores nos cabos da bateria para evitar perda de eficiência.
• Utilize disjuntor e DPS na saída 127V ou 220V.

Considerações para Equipamentos com Motores

• Motores possuem picos de acionamento que podem ser até 10x o consumo nominal.
• Exemplo: Um refrigerador de 250W pode ter pico de 2.500W.
• Utilize um inversor com capacidade superior ao pico do equipamento.

Manual do Inversor de Tensão Flach

Introdução

Parabéns! Você acaba de adquirir um produto que permite ter energia elétrica (127V ou 220V) em qualquer lugar, utilizando baterias para o seu funcionamento. A aplicação deste produto fica a cargo da sua criatividade! Inversores de tensão Flach, energia em qualquer lugar!

Segurança e Cuidados

• Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por aquelas sem experiência e conhecimento, a menos que tenham recebido instruções ou estejam sob supervisão.
• Crianças devem ser vigiadas para evitar o uso indevido do aparelho.
• Proteção: Classe IPX0 (uso interno apenas, protegido de sol, chuva e umidade).
• Mantenha em local seco e ventilado, livre de poeira e insetos, e adequado para temperaturas entre 0°C e 40°C.
• O gabinete pode aquecer com o uso contínuo, mantenha objetos sensíveis ao calor afastados.
• Verifique a tensão de operação do seu sistema: Entrada de 12V, 24V ou 48V / Saída de 127V ou 220V.
• Certifique-se de que a potência dos equipamentos conectados não exceda a capacidade do inversor.
• Utilize EPI ao manusear baterias, pois elas geram gases inflamáveis e podem explodir.
• Nunca tente fazer a manutenção do produto, procure um técnico especializado.

Instalação

1. Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
2. Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Faíscas podem ocorrer devido ao carregamento dos capacitores.
   • Atenção: Respeite a ordem de ligação para evitar acidentes.
3. Ligue o inversor através do botão LIGA/DESLIGA.
4. Utilize as tomadas de saída 127V ou 220V para conectar seus equipamentos.

Cálculo de Autonomia

Fórmula: Amper x Tensão = Watts

Exemplo: Com uma bateria de 100Ah a 12V, temos 1.200W. Se um equipamento consome 100W/h, a autonomia teórica seria 12 horas, mas pode variar conforme a eficiência da bateria e carga.

Proteções do Inversor

O inversor possui proteções contra:

• Sobrecarga: Quando a carga total ultrapassa a potência nominal. Recomendado não exceder 80% da capacidade.
• Superaquecimento: Pode ocorrer por excesso de carga ou ventilação inadequada.
• Tensão alta na bateria: Se a fonte de recarga ultrapassar o limite, o inversor desliga automaticamente.
• Tensão baixa na bateria: O inversor emite alarme e desliga caso a bateria não seja recarregada.

Uso em Veículos

• Desligue o inversor antes de dar partida no motor para evitar danos.
• Modelos acima de 1500W possuem Conexão Remota (conector Mike 4 vias circular) para controle remoto.
• Evite disjuntores nos cabos da bateria para evitar perda de eficiência.
• Utilize disjuntor e DPS na saída 127V ou 220V.

Considerações para Equipamentos com Motores

• Motores possuem picos de acionamento que podem ser até 10x o consumo nominal.
• Exemplo: Um refrigerador de 250W pode ter pico de 2.500W.
• Utilize um inversor com capacidade superior ao pico do equipamento.

Manual do Inversor de Tensão Flach

Introdução

Parabéns! Você acaba de adquirir um produto que permite ter energia elétrica (127V ou 220V) em qualquer lugar, utilizando baterias para o seu funcionamento. A aplicação deste produto fica a cargo da sua criatividade! Inversores de tensão Flach, energia em qualquer lugar!

Segurança e Cuidados

• Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, nem por aquelas sem experiência e conhecimento, a menos que tenham recebido instruções ou estejam sob supervisão.
• Crianças devem ser vigiadas para evitar o uso indevido do aparelho.
• Proteção: Classe IPX0 (uso interno apenas, protegido de sol, chuva e umidade).
• Mantenha em local seco e ventilado, livre de poeira e insetos, e adequado para temperaturas entre 0°C e 40°C.
• O gabinete pode aquecer com o uso contínuo, mantenha objetos sensíveis ao calor afastados.
• Verifique a tensão de operação do seu sistema: Entrada de 12V, 24V ou 48V / Saída de 127V ou 220V.
• Certifique-se de que a potência dos equipamentos conectados não exceda a capacidade do inversor.
• Utilize EPI ao manusear baterias, pois elas geram gases inflamáveis e podem explodir.
• Nunca tente fazer a manutenção do produto, procure um técnico especializado.

Instalação

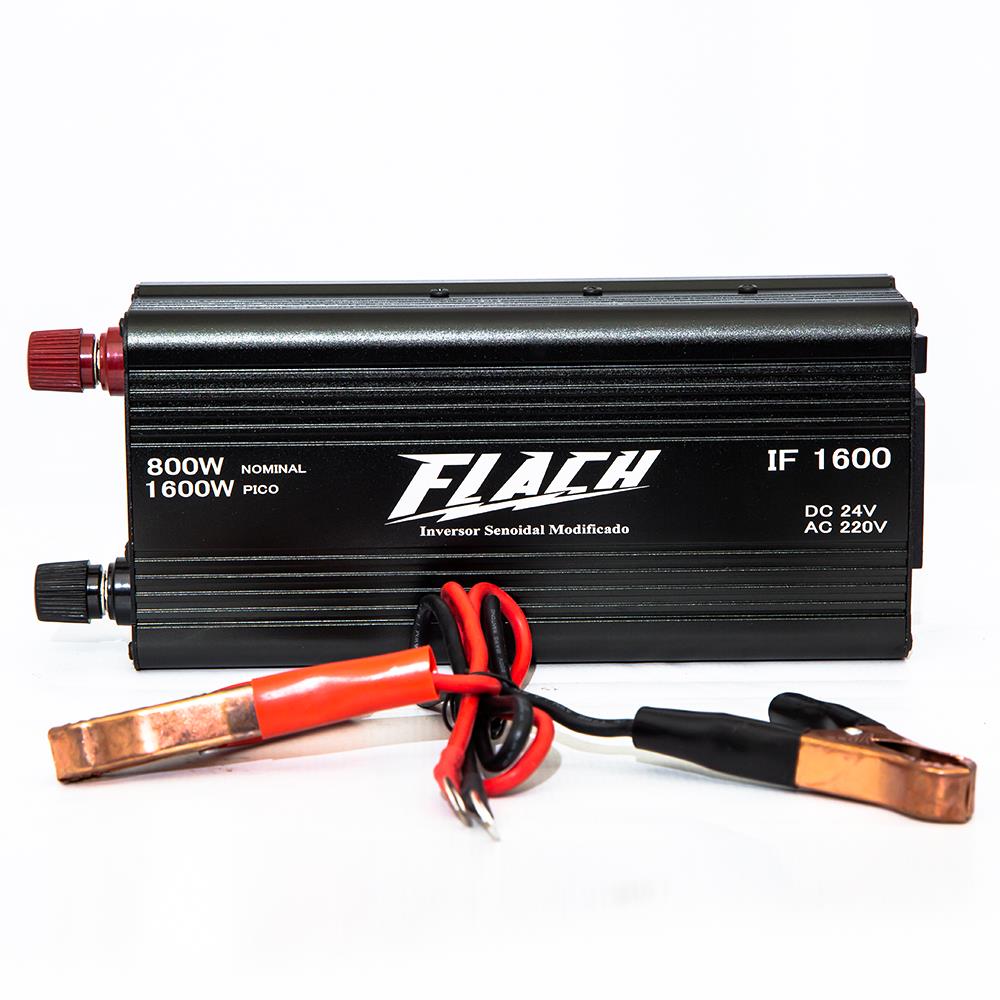

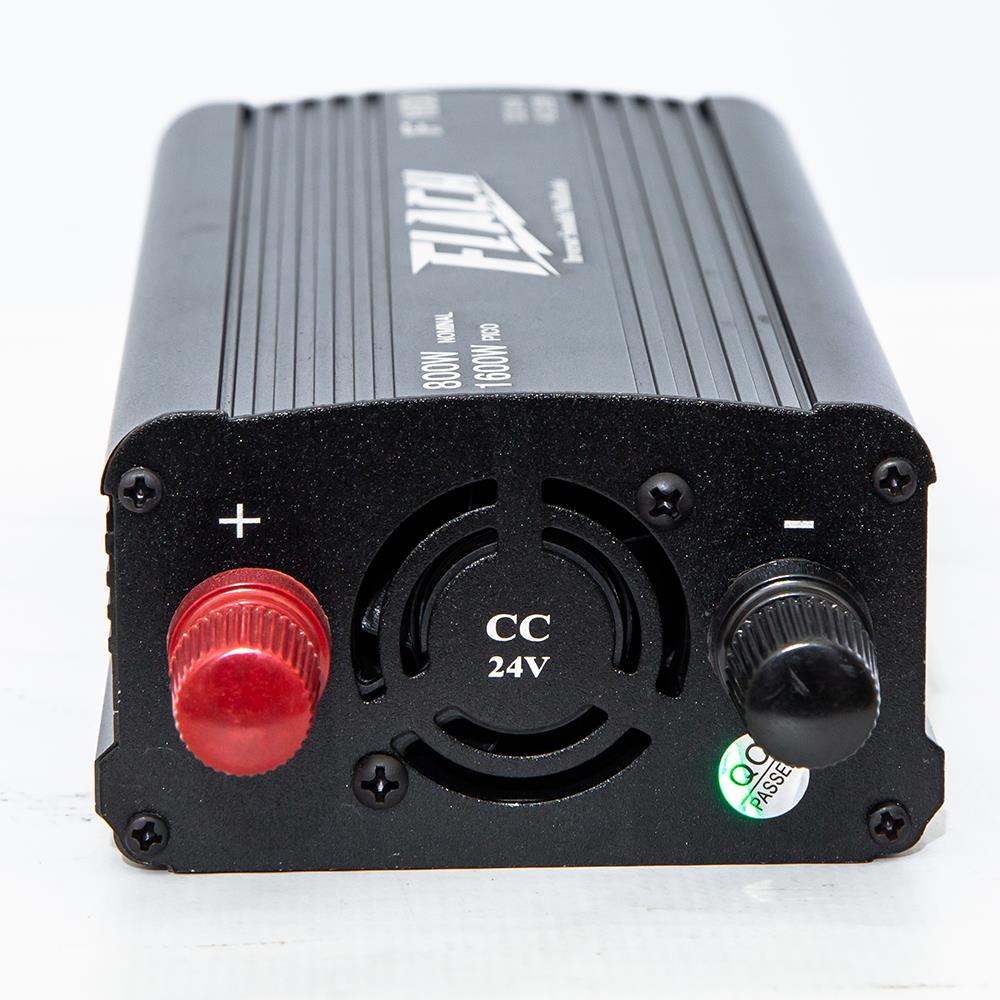

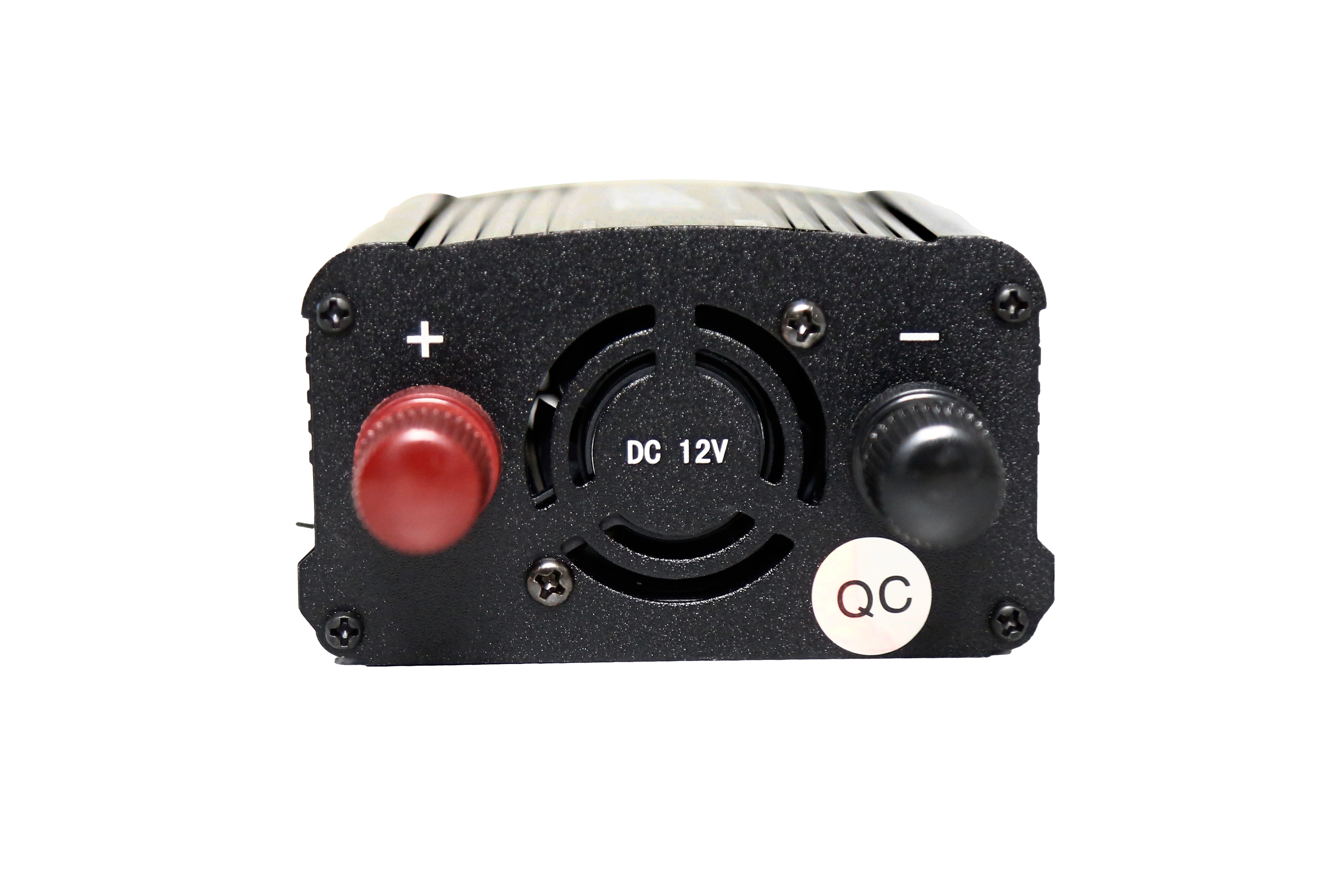

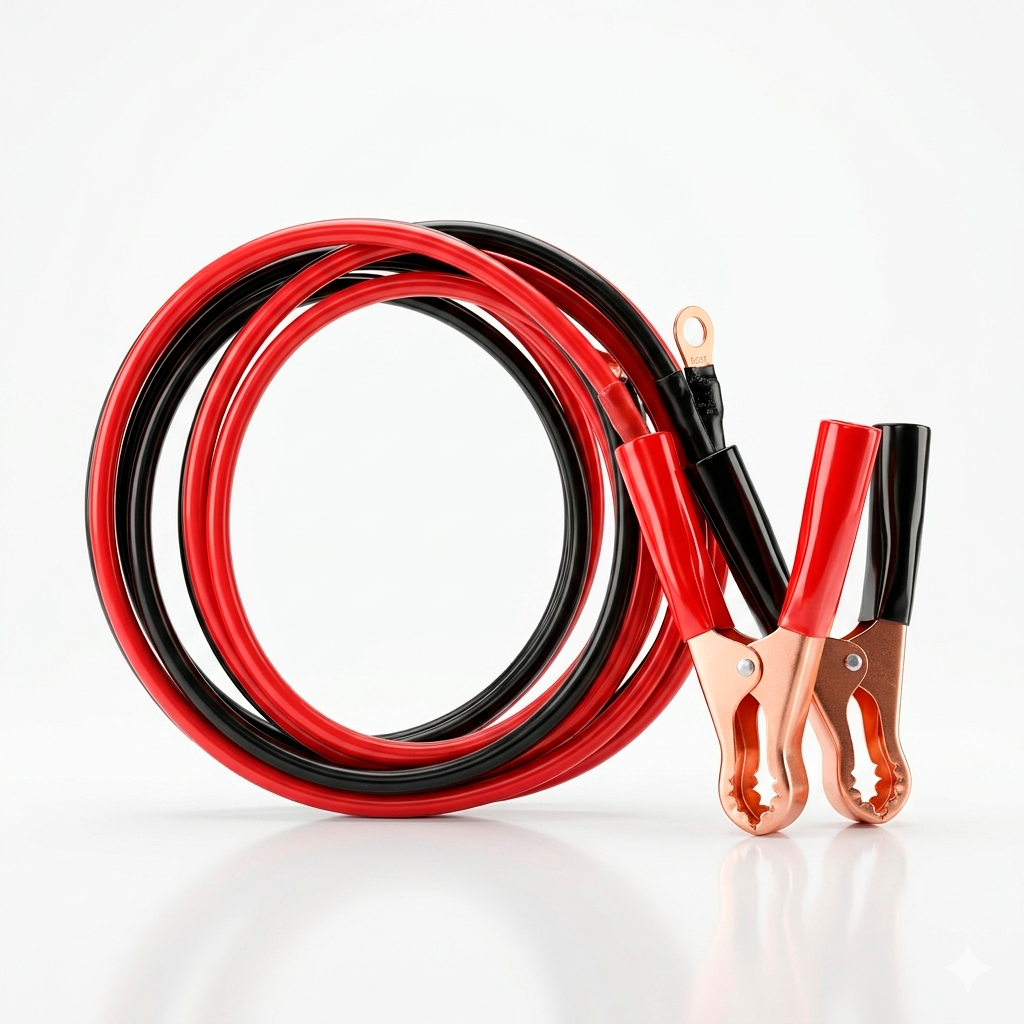

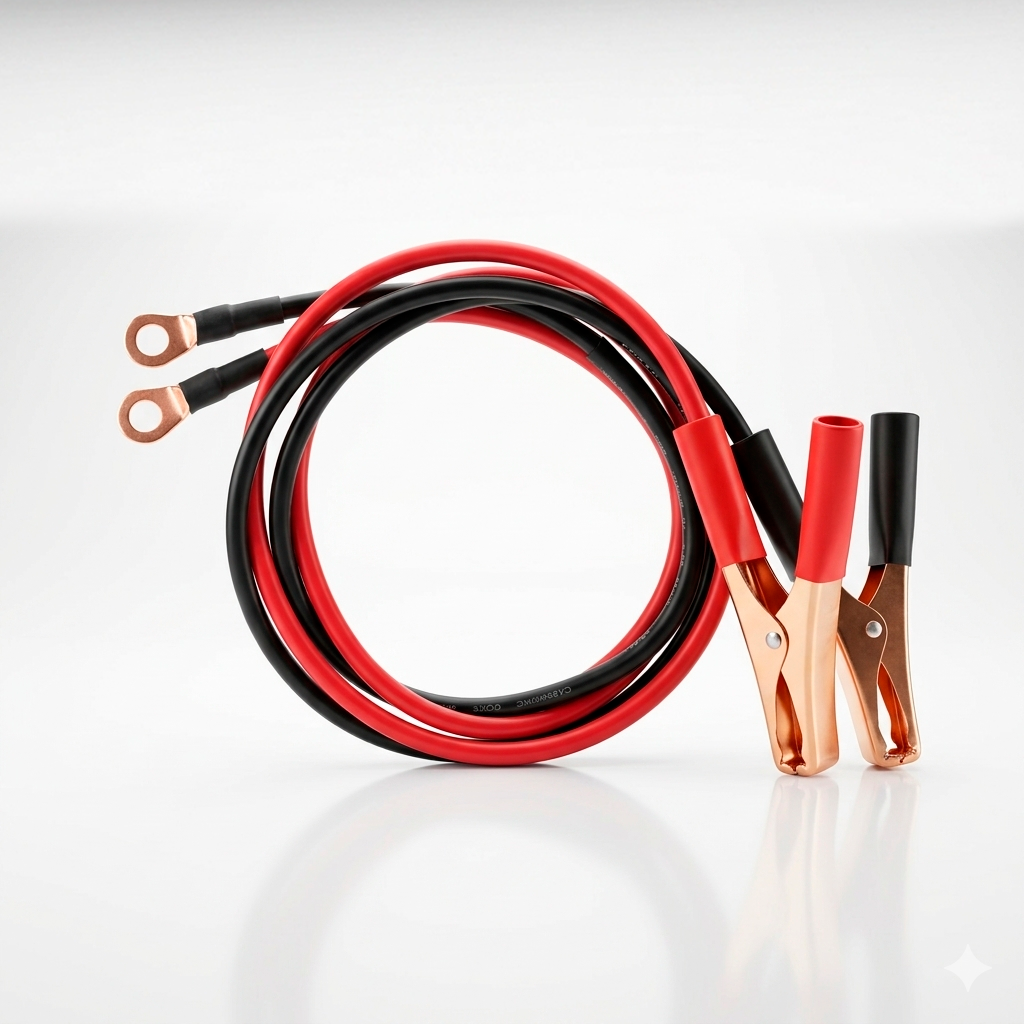

1. Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
2. Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Faíscas podem ocorrer devido ao carregamento dos capacitores.
   • Atenção: Respeite a ordem de ligação para evitar acidentes.
3. Ligue o inversor através do botão LIGA/DESLIGA.
4. Utilize as tomadas de saída 127V ou 220V para conectar seus equipamentos.

Cálculo de Autonomia

Fórmula: Amper x Tensão = Watts

Exemplo: Com uma bateria de 100Ah a 12V, temos 1.200W. Se um equipamento consome 100W/h, a autonomia teórica seria 12 horas, mas pode variar conforme a eficiência da bateria e carga.

Proteções do Inversor

O inversor possui proteções contra:

• Sobrecarga: Quando a carga total ultrapassa a potência nominal. Recomendado não exceder 80% da capacidade.
• Superaquecimento: Pode ocorrer por excesso de carga ou ventilação inadequada.
• Tensão alta na bateria: Se a fonte de recarga ultrapassar o limite, o inversor desliga automaticamente.
• Tensão baixa na bateria: O inversor emite alarme e desliga caso a bateria não seja recarregada.

Uso em Veículos

• Desligue o inversor antes de dar partida no motor para evitar danos.
• Modelos acima de 1500W possuem Conexão Remota (conector Mike 4 vias circular) para controle remoto.
• Evite disjuntores nos cabos da bateria para evitar perda de eficiência.
• Utilize disjuntor e DPS na saída 127V ou 220V.

Considerações para Equipamentos com Motores

• Motores possuem picos de acionamento que podem ser até 10x o consumo nominal.
• Exemplo: Um refrigerador de 250W pode ter pico de 2.500W.
• Utilize um inversor com capacidade superior ao pico do equipamento.

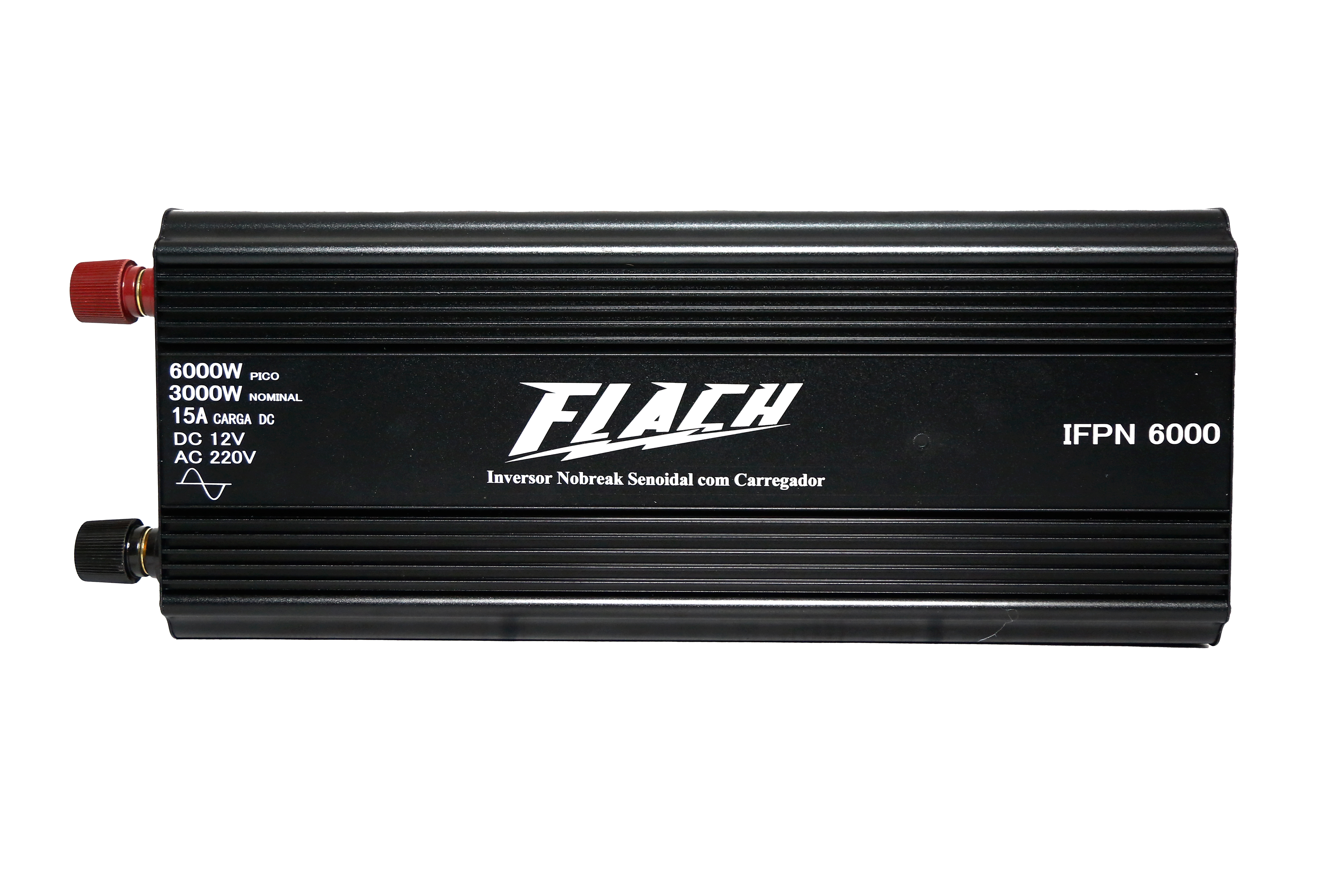

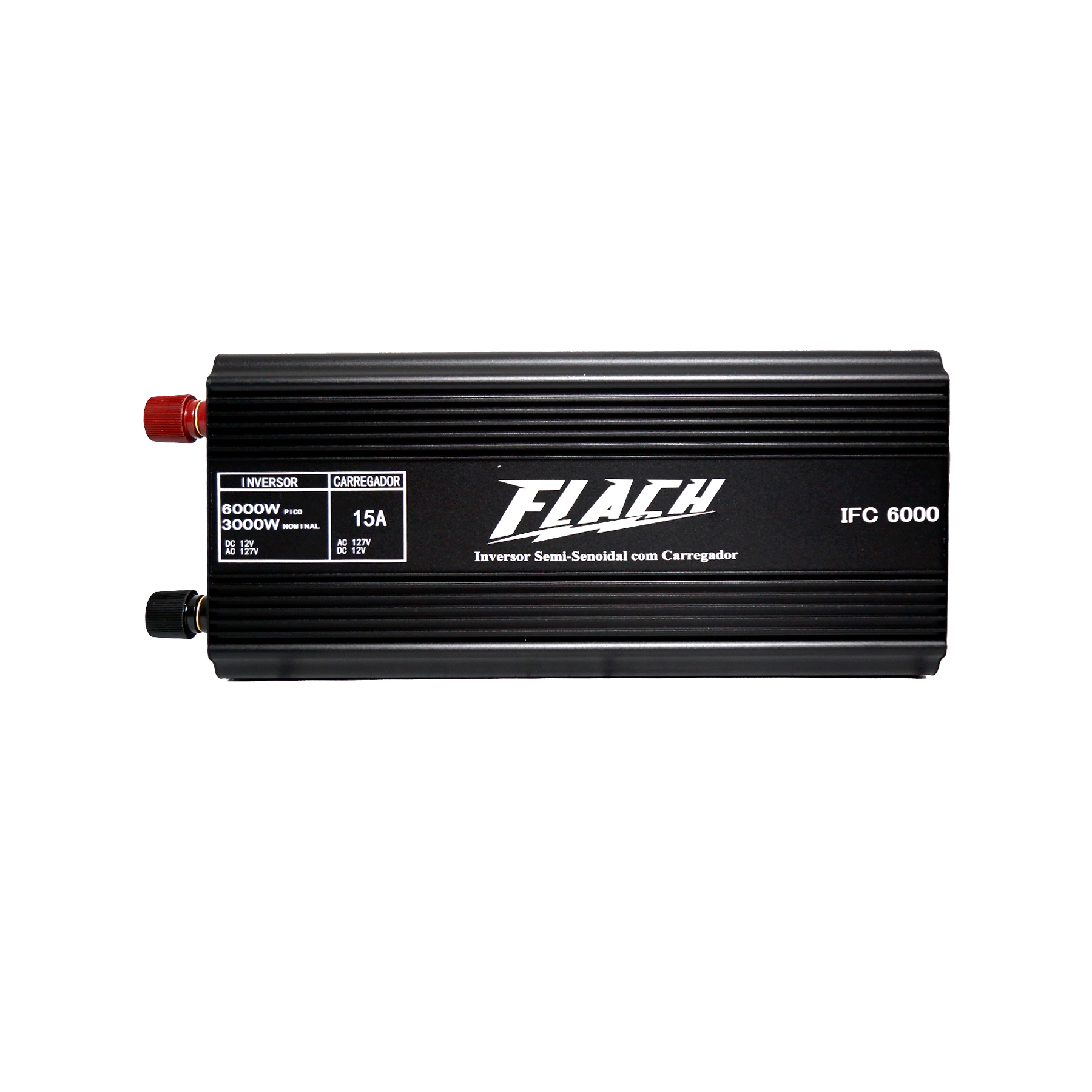

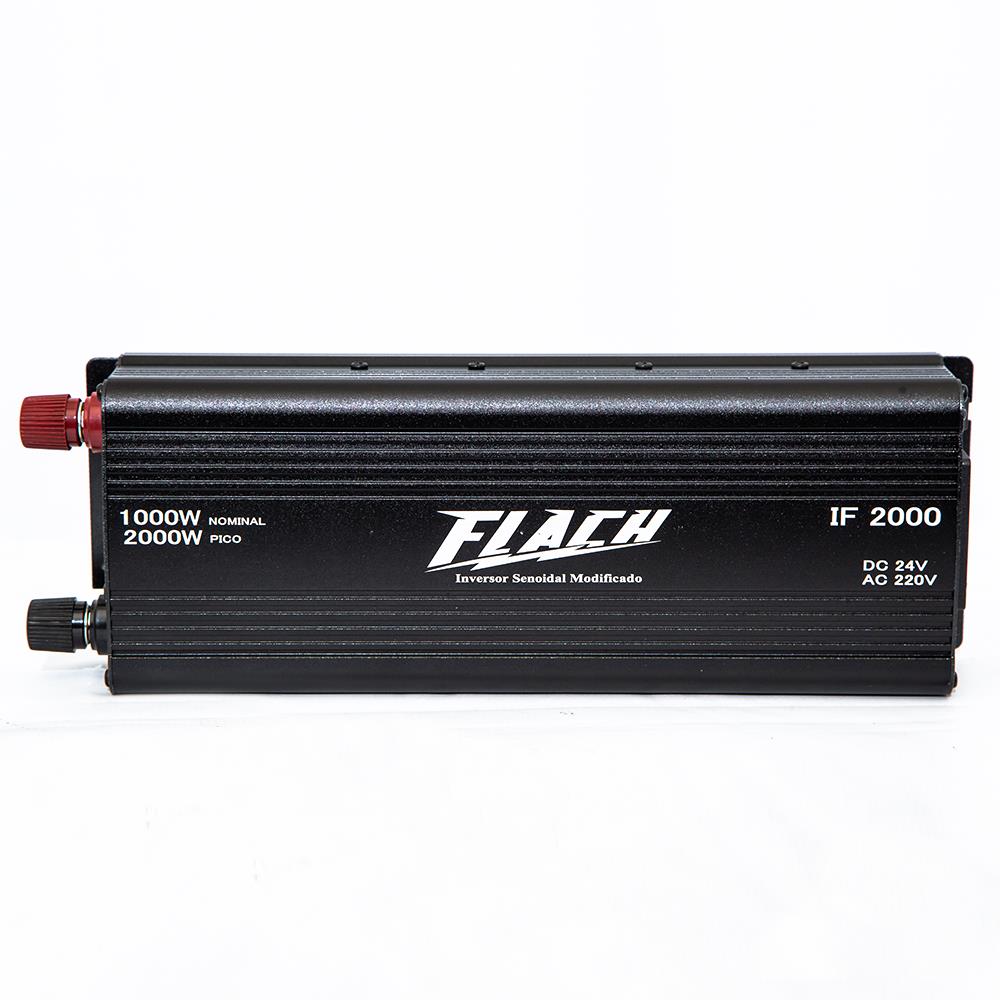

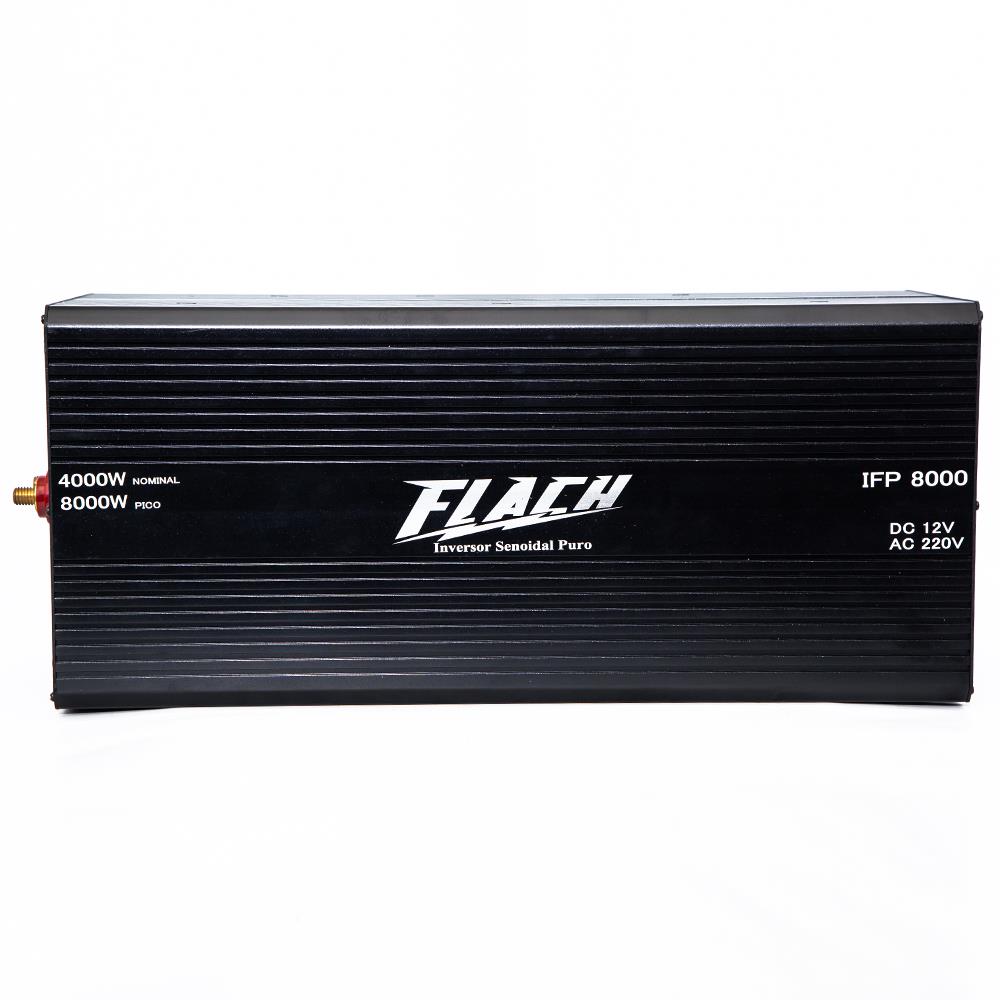

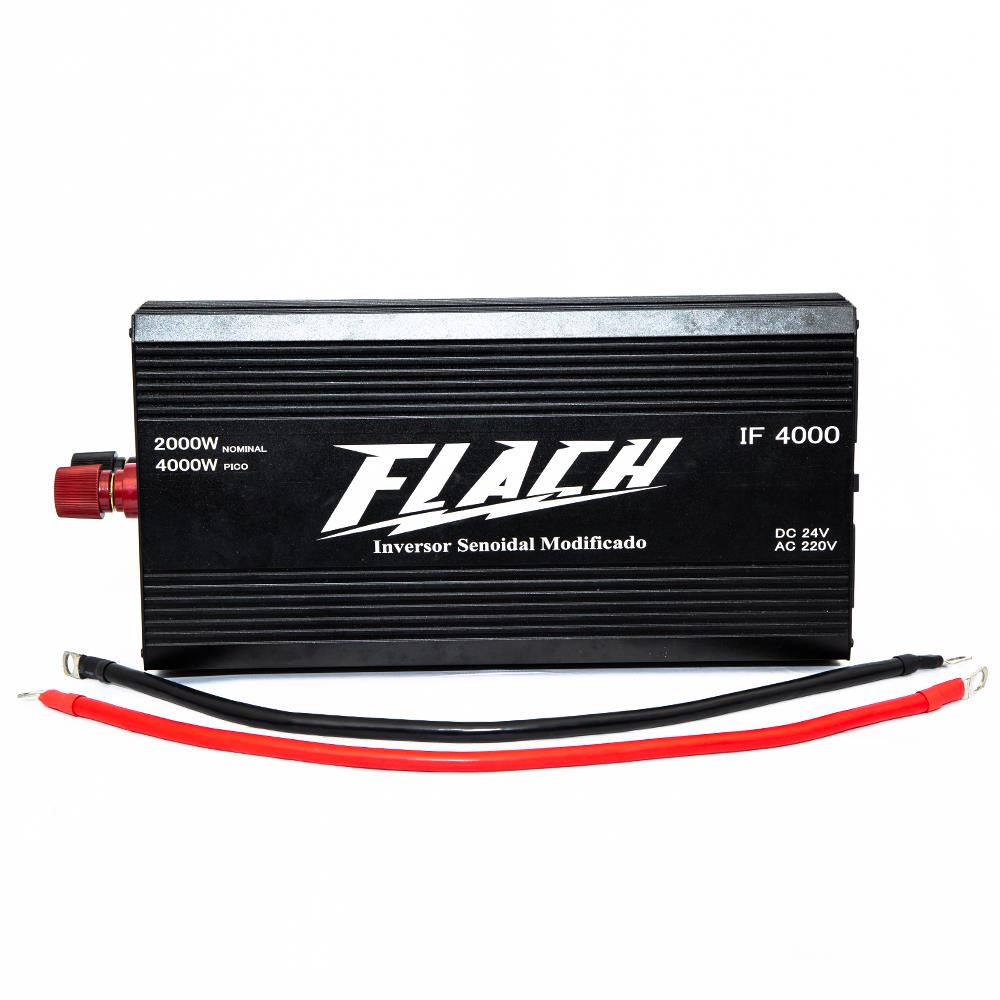

Resumo do Manual do Inversor de Tensão Flach

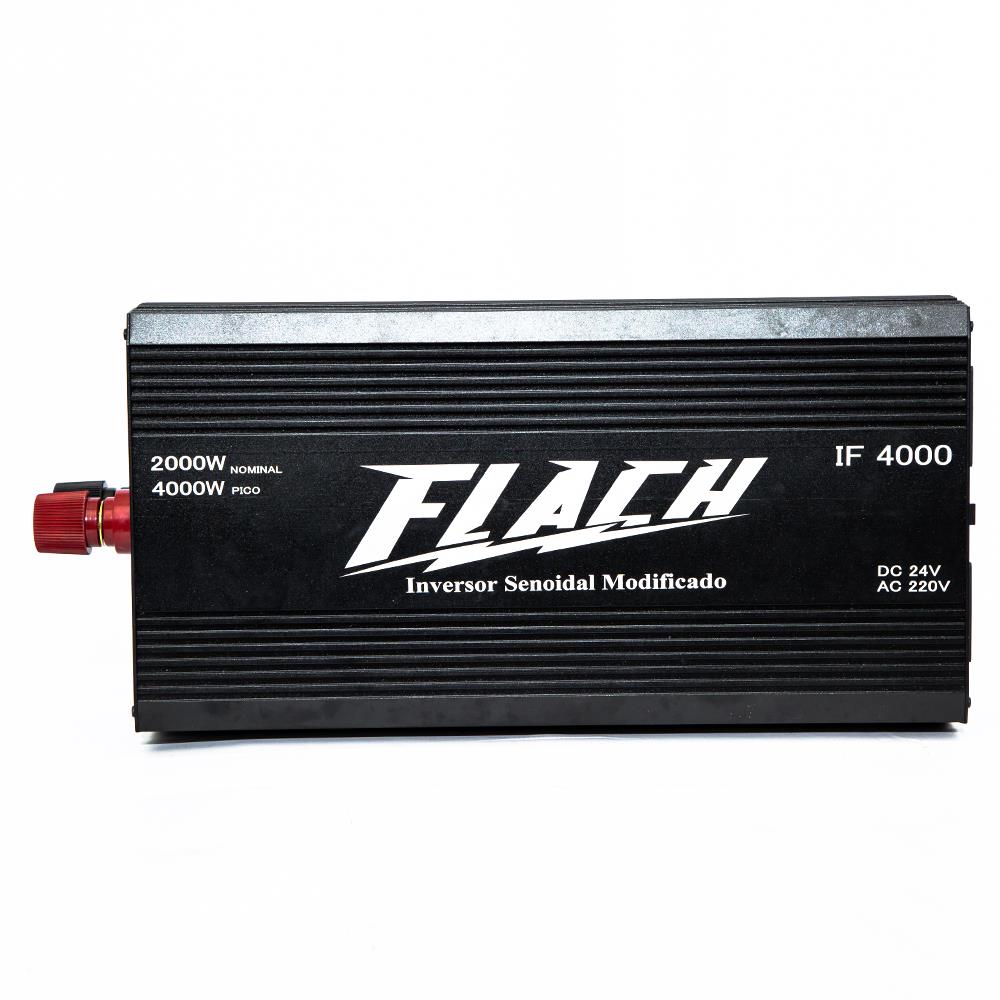

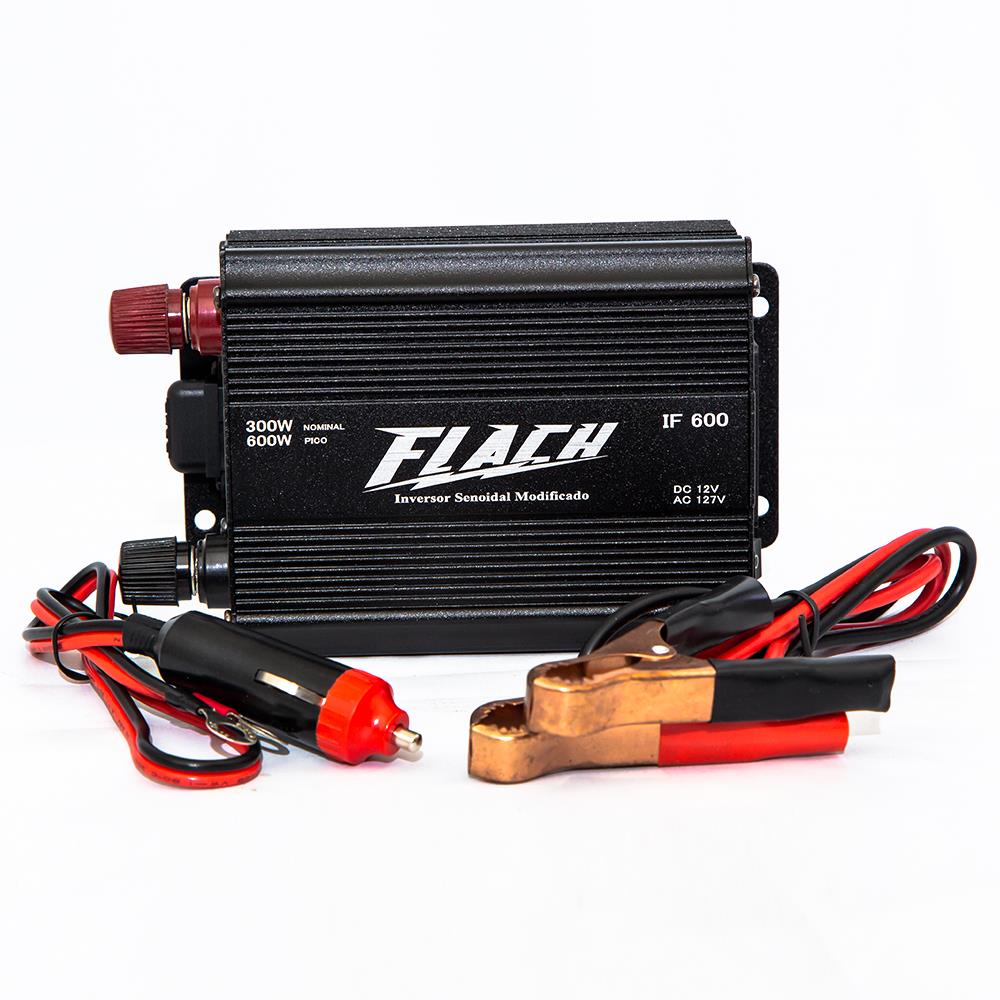

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

• Uso seguro: Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

• Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

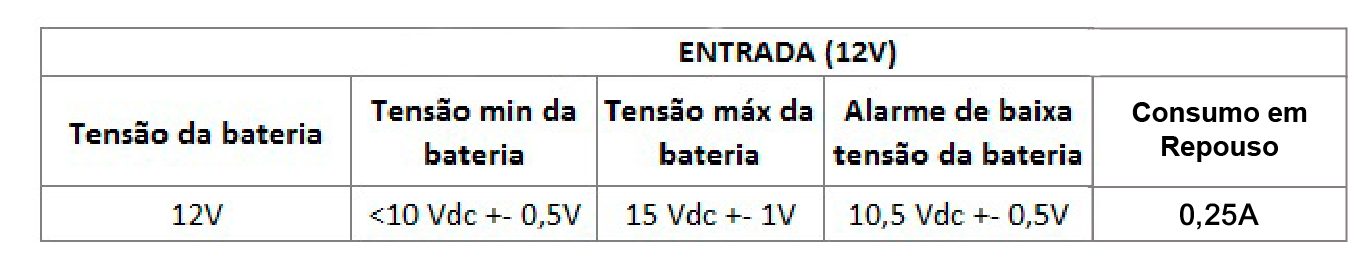

• Especificações: Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

• Manuseio de baterias: Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

• Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

• Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conexão:

  1. Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.

  2. Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

  3. Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

  4. Conecte os equipamentos nas tomadas de saída (127V ou 220V).

• Dimensionamento das baterias: Amperagem x Tensão = Potência (Watts).

  • Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

• Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

• Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

• Uso seguro: Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

• Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

• Especificações: Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

• Manuseio de baterias: Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

• Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

• Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conexão:

  1. Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.

  2. Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

  3. Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

  4. Conecte os equipamentos nas tomadas de saída (127V ou 220V).

• Dimensionamento das baterias: Amperagem x Tensão = Potência (Watts).

  • Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

• Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

• Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

• Uso seguro: Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

• Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

• Especificações: Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

• Manuseio de baterias: Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

• Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

• Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conexão:

  1. Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.

  2. Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

  3. Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

  4. Conecte os equipamentos nas tomadas de saída (127V ou 220V).

• Dimensionamento das baterias: Amperagem x Tensão = Potência (Watts).

  • Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

• Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

• Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

• Uso seguro: Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

• Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

• Especificações: Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

• Manuseio de baterias: Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

• Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

• Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conexão:

  1. Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.

  2. Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

  3. Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

  4. Conecte os equipamentos nas tomadas de saída (127V ou 220V).

• Dimensionamento das baterias: Amperagem x Tensão = Potência (Watts).

  • Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

• Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

• Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

• Uso seguro: Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

• Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

• Especificações: Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

• Manuseio de baterias: Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

• Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

• Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conexão:

  1. Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.

  2. Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

  3. Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

  4. Conecte os equipamentos nas tomadas de saída (127V ou 220V).

• Dimensionamento das baterias: Amperagem x Tensão = Potência (Watts).

  • Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

• Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

• Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

Resumo do Manual do Inversor de Tensão Flach

O inversor de tensão Flach permite converter energia de baterias (12V, 24V ou 48V) para 127V ou 220V, possibilitando o uso de eletricidade em qualquer lugar.

• Uso seguro: Não deve ser operado por pessoas sem experiência ou supervisão. Crianças devem ser vigiadas para evitar acidentes.

• Proteção e ambiente: Destinado ao uso interno, protegido de sol, chuva e umidade. Operação entre 0° e 40°C. A temperatura do gabinete pode aumentar com o uso.

• Especificações: Entrada de 12V, 24V ou 48V, saída de 127V ou 220V. Não exceda a potência suportada.

• Manuseio de baterias: Use EPIs, pois baterias geram gases inflamáveis e podem explodir se mal utilizadas.

• Instalação: Utilize sempre os cabos fornecidos. Para automóveis, desligue antes de ligar o motor para evitar danos. Modelos acima de 1500W possuem Conexão Remota.

• Proteção elétrica: Não utilize disjuntores nos cabos da bateria. Para tomadas de saída, use disjuntor e DPS. Modelos acima de 1500W possuem voltímetro digital.

• Conexão:

  1. Conecte o cabo vermelho no terminal positivo (+) do inversor e da bateria.

  2. Conecte o cabo preto no terminal negativo (-) do inversor e da bateria (podem surgir faíscas).

  3. Ligue o inversor no botão LIGA/DESLIGA e verifique o LED.

  4. Conecte os equipamentos nas tomadas de saída (127V ou 220V).

• Dimensionamento das baterias: Amperagem x Tensão = Potência (Watts).

  • Exemplo: Com uma bateria de 100Ah e 12V, temos 1200W. Se um equipamento consumir 100W/h, a autonomia teórica seria 12h, mas pode variar.

• Vida útil da bateria: O inversor protege a bateria, desligando-se antes de descarregar completamente, preservando cerca de 50% da carga.

• Autonomia: A duração depende da amperagem e da quantidade de baterias usadas. O inversor não gera energia, apenas converte a energia disponível

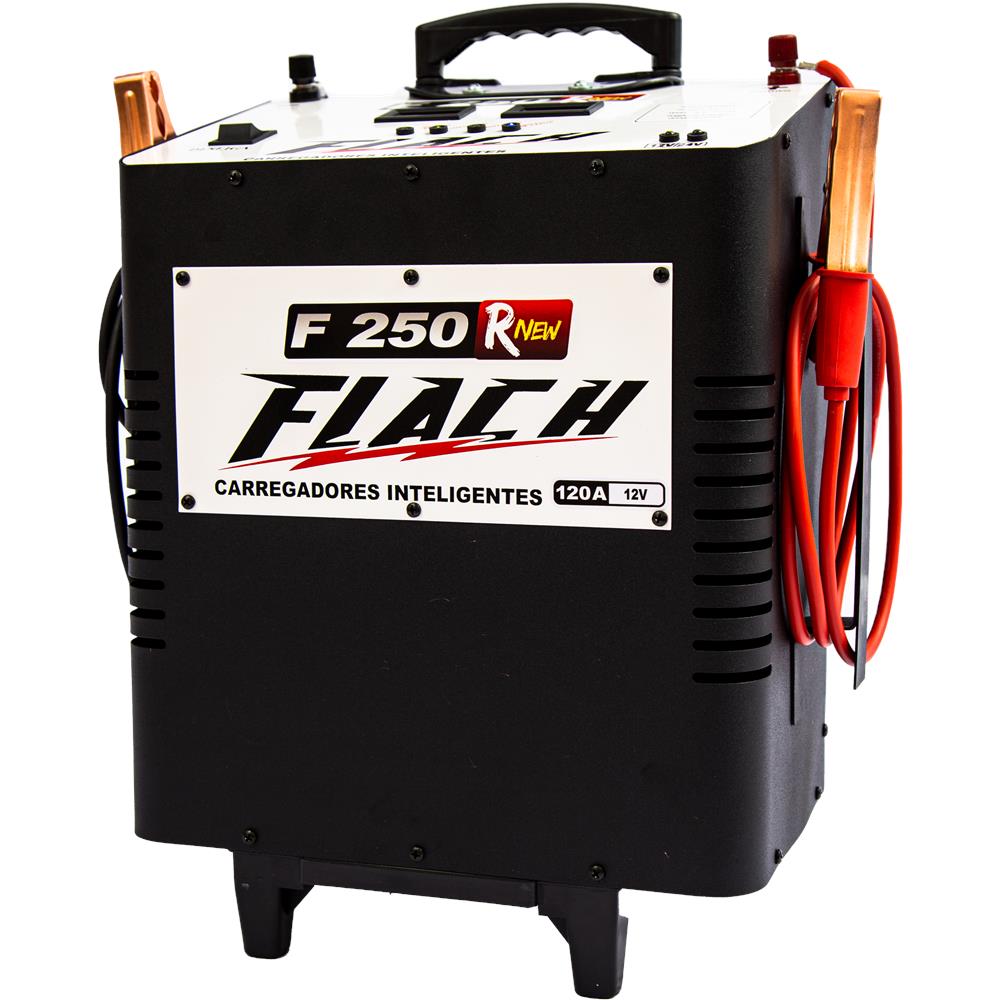

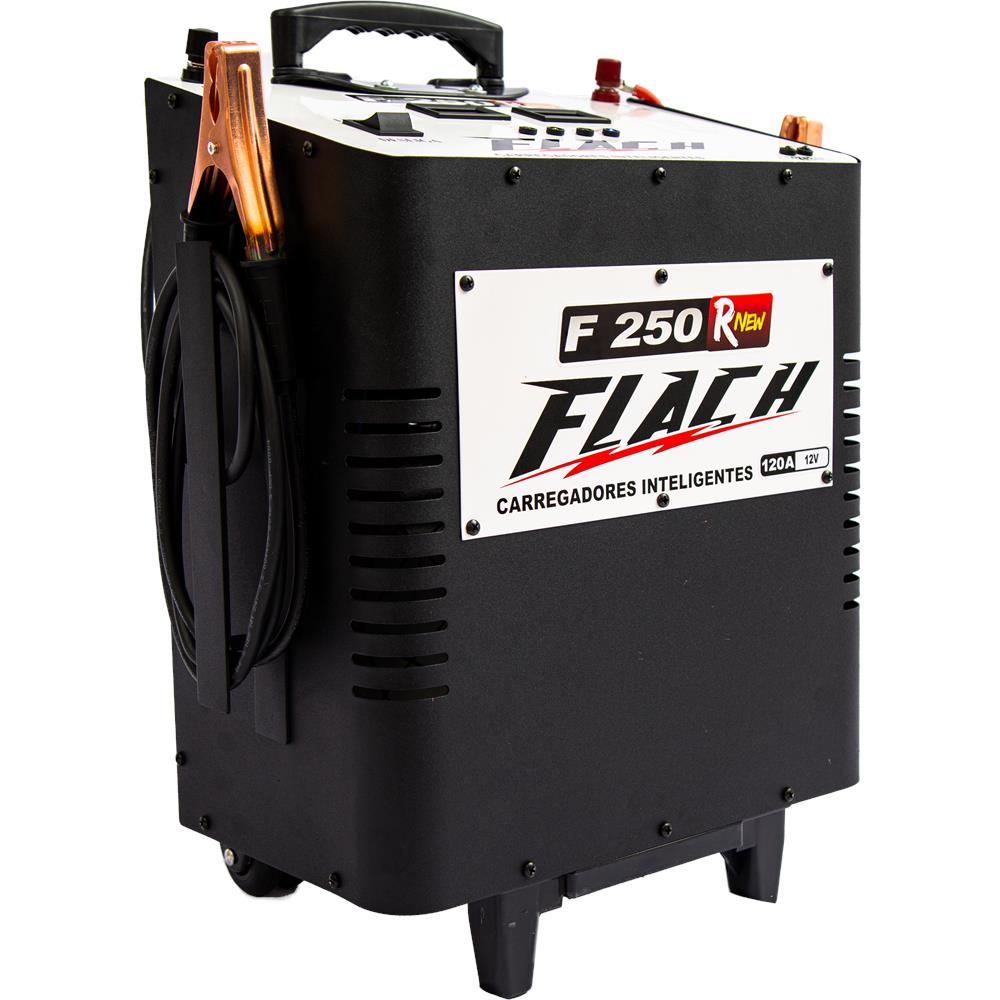

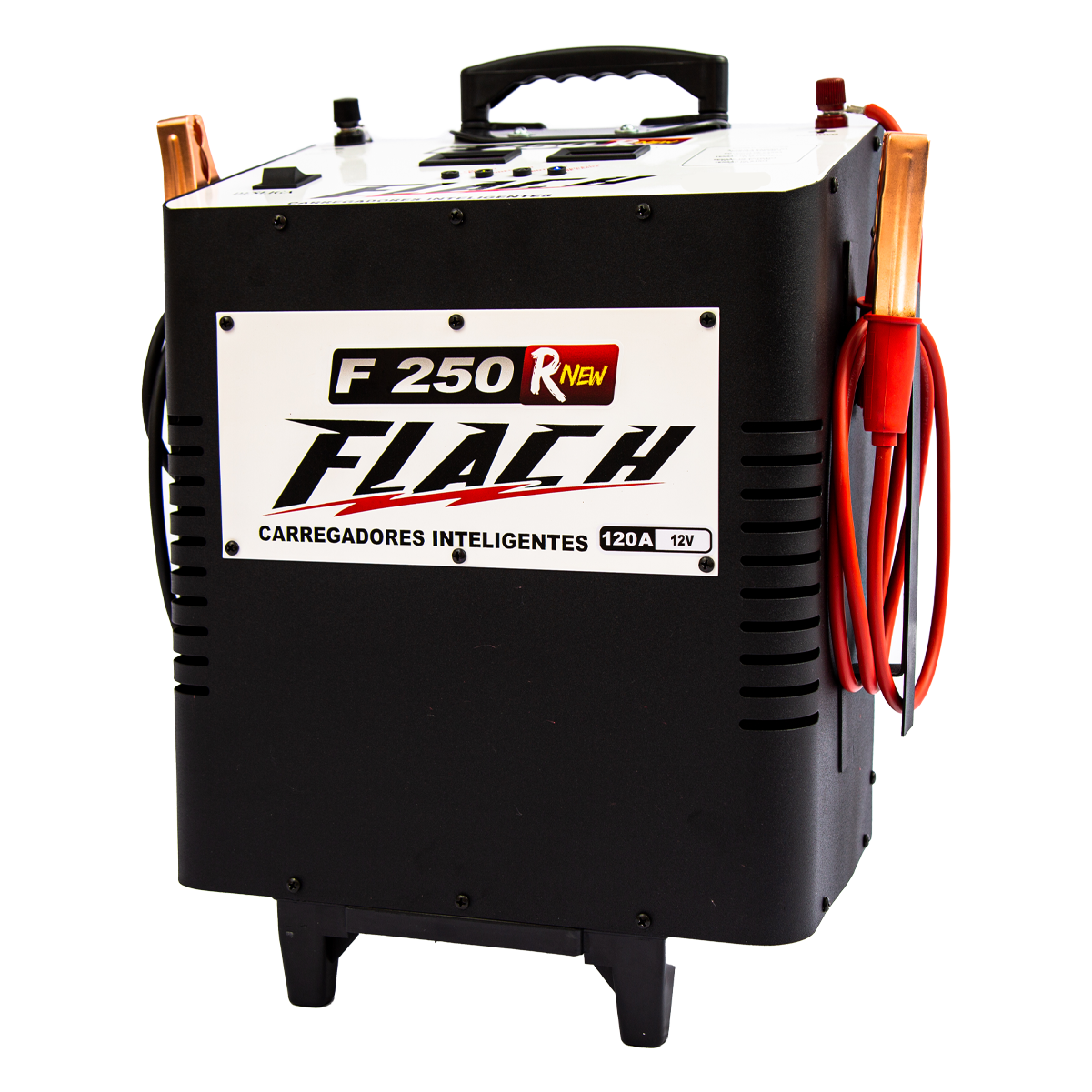

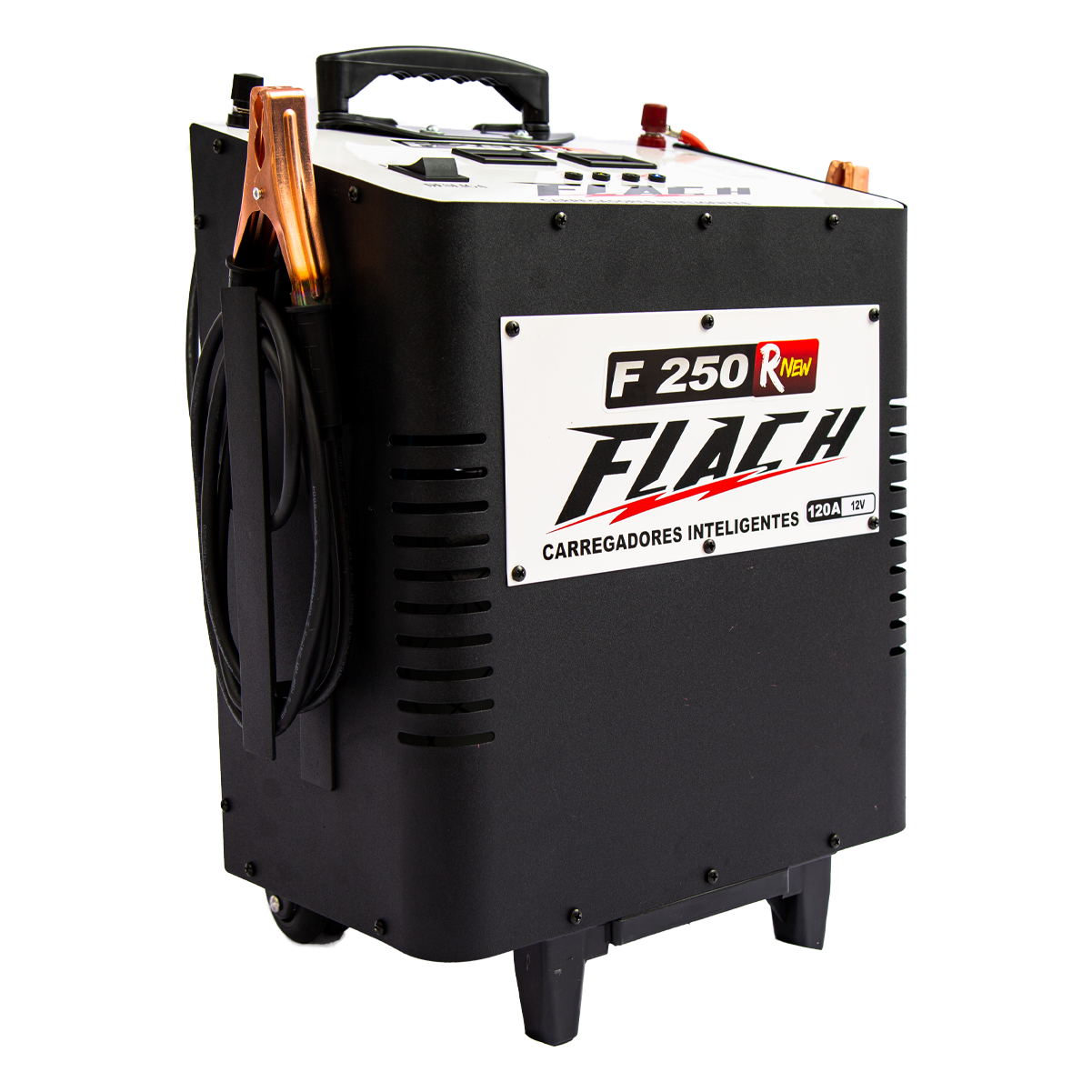

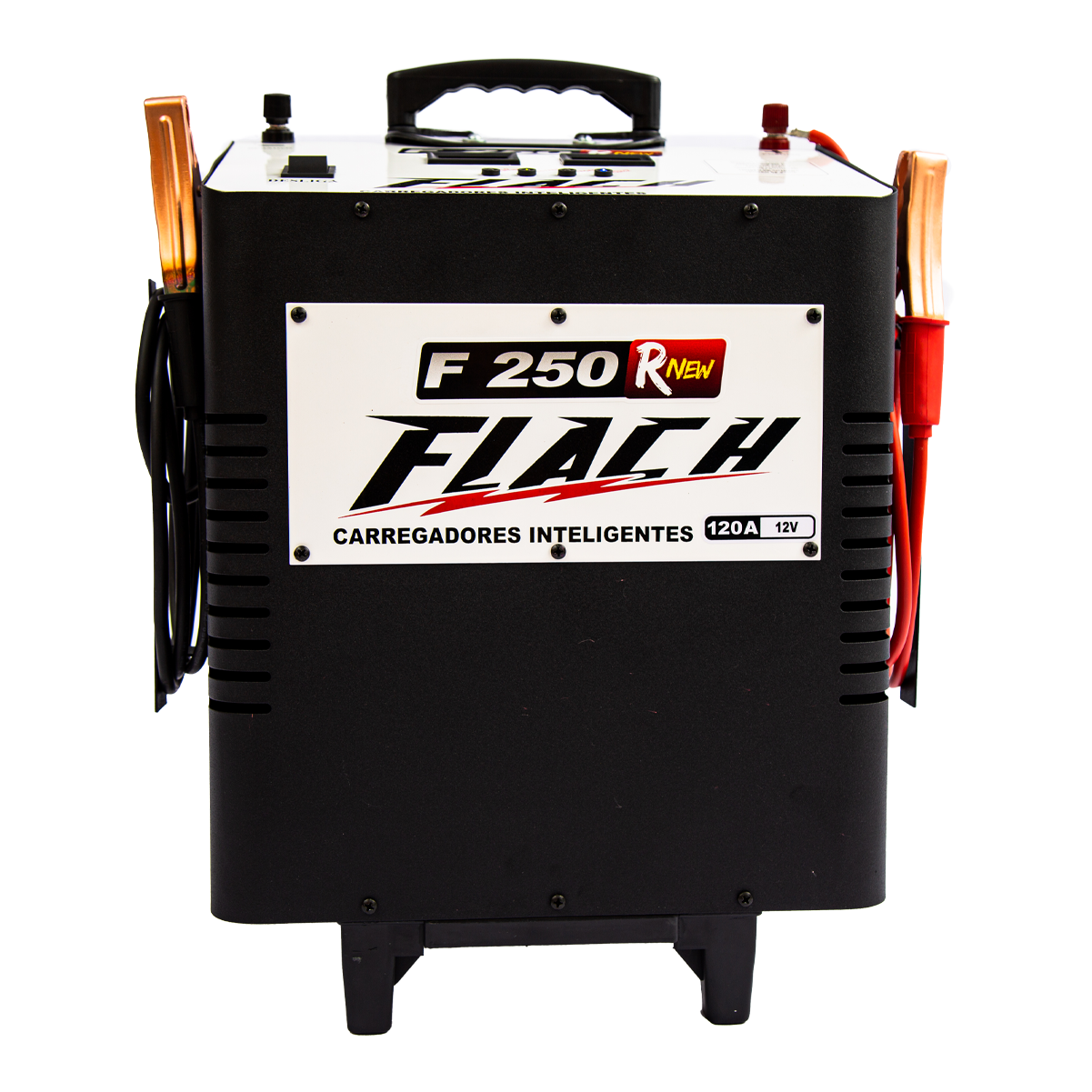

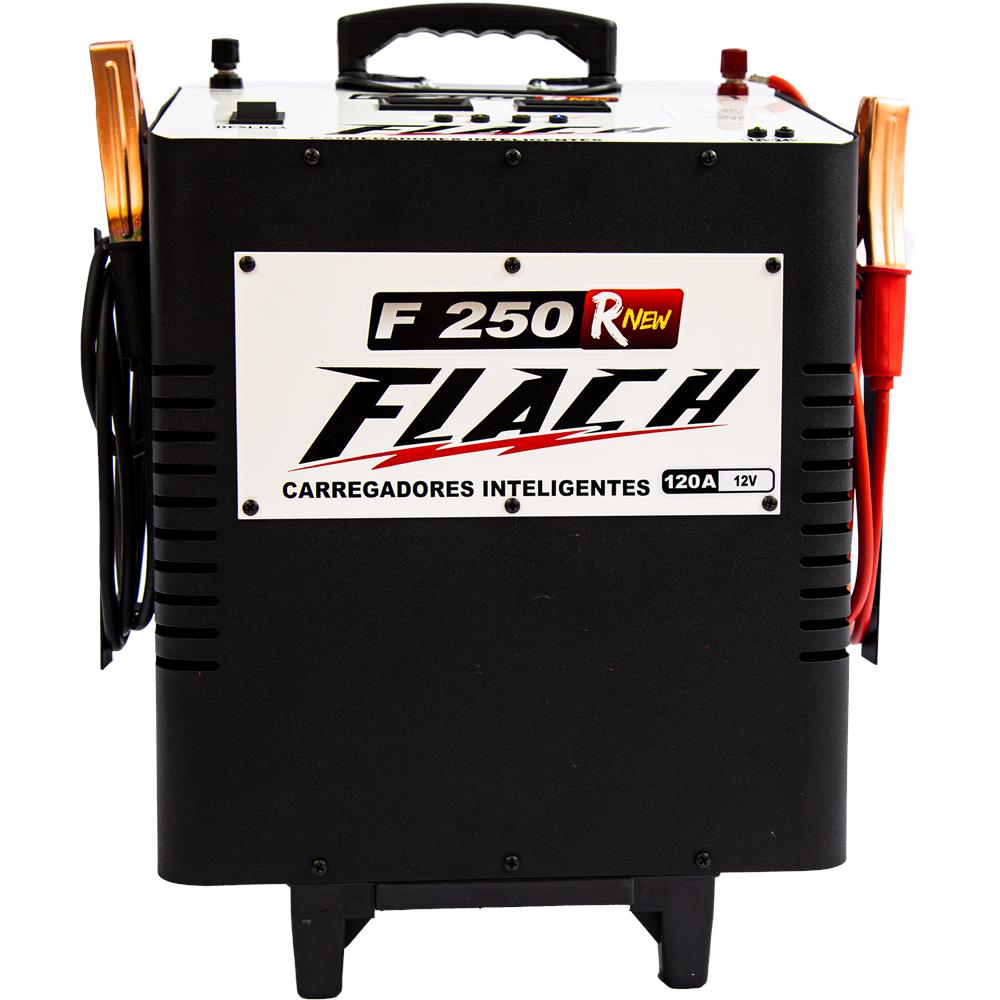

Manual do Carregador de Baterias Flach

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para oferecer a melhor experiência de carregamento, recuperação e proteção da sua bateria. Com um funcionamento automático, proporciona comodidade e segurança ao usuário, dispensando intervenção manual.

Descubra um novo e inovador jeito de carregar sua bateria!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se o modelo possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar os cabos do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica antes de ligá-lo à bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• O LED "POLO INVERTIDO" aceso indica ligação incorreta dos cabos na bateria.
• O LED "CONECTADO" aceso confirma a conexão correta do carregador.
• O LED "PROTEÇÃO" piscando indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteger a bateria.
• O LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Bateria em carregamento.
  • Piscando: Carga completa.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• Projetado exclusivamente para baterias 12V de chumbo-ácido.
• Não utilizar com baterias de outras tensões ou baterias não recarregáveis.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.
• Nunca tente fazer manutenção no produto; procure um técnico autorizado.

Manual do Carregador de Baterias Flach

Apresentação

Nosso carregador foi desenvolvido com tecnologia avançada para oferecer a melhor experiência de carregamento, recuperação e proteção da sua bateria. Com um funcionamento automático, proporciona comodidade e segurança ao usuário, dispensando intervenção manual.

Descubra um novo e inovador jeito de carregar sua bateria!

Instruções de Uso

Antes de Usar:

1. Verifique na traseira do carregador se o modelo possui chave seletora de tensão (127V / 220V). Caso não possua, ele é bivolt automático.
2. Limpe os polos da bateria se necessário antes de conectar os cabos do carregador.
3. Certifique-se de que o carregador não esteja conectado à rede elétrica antes de ligá-lo à bateria.
4. Posicione o carregador longe da linha de combustível do veículo para maior segurança.

Durante o Uso:

• O LED "POLO INVERTIDO" aceso indica ligação incorreta dos cabos na bateria.
• O LED "CONECTADO" aceso confirma a conexão correta do carregador.
• O LED "PROTEÇÃO" piscando indica curto ou sobrecarga. O carregador ajusta automaticamente a potência para proteger a bateria.
• O LED "INDICATIVO DE CARGA (AZUL)":
  • Aceso: Bateria em carregamento.
  • Piscando: Carga completa.

Após o Uso:

1. Desconecte o carregador da rede elétrica.
2. Remova primeiro a conexão negativa do chassi do veículo e depois a conexão positiva da bateria.

Observações Importantes

• Classe de Proteção IPX0: Não é à prova d'água.
• Produto não recomendado para uso por crianças ou pessoas com capacidades reduzidas sem supervisão.
• Projetado exclusivamente para baterias 12V de chumbo-ácido.
• Não utilizar com baterias de outras tensões ou baterias não recarregáveis.
• Uso interno apenas, não expor à chuva.
• Sempre desconectar da energia antes de conectar ou desconectar a bateria.
• Utilizar em tomadas com aterramento.
• Em caso de dano no cabo de alimentação, substitua apenas por peça original.
• Nunca tente fazer manutenção no produto; procure um técnico autorizado.

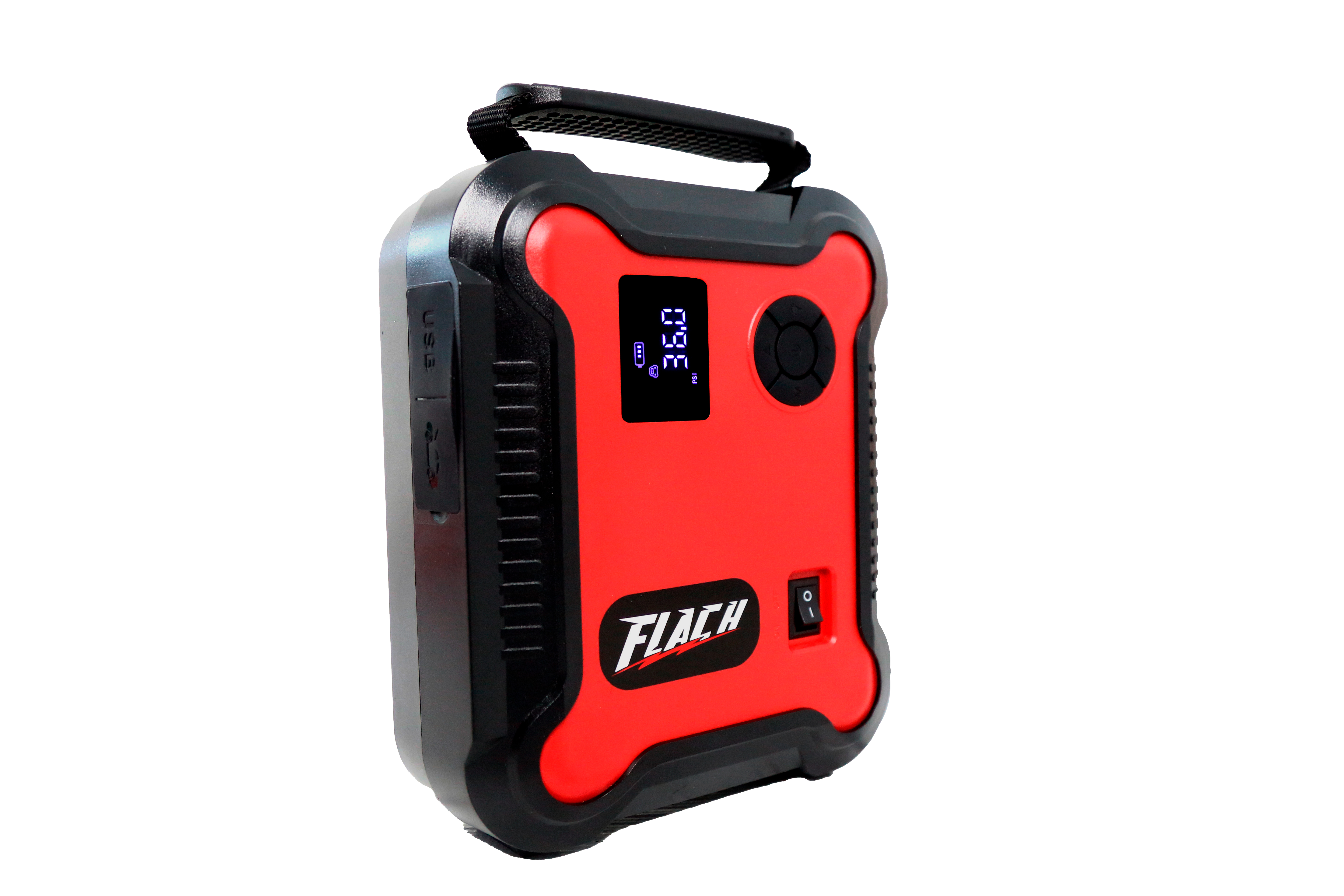

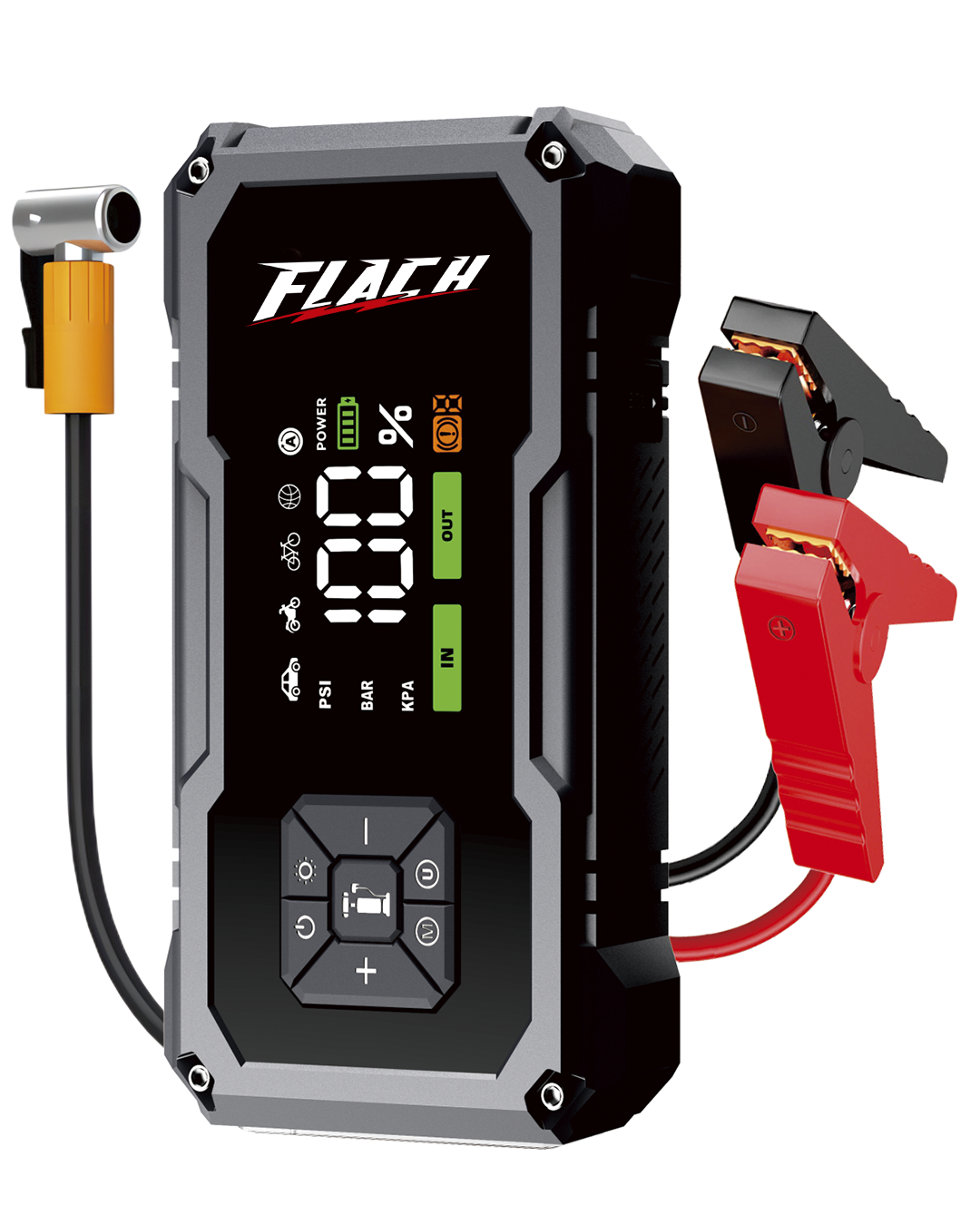

Manual Geral – APF-600

Introdução: O APF-600 é um dispositivo compacto e eficiente, ideal para auxiliar na partida de veículos com bateria de 12V e para recarregar seus dispositivos eletrônicos através da saída USB. Seu design inovador integra várias funcionalidades, incluindo proteção contra curto-circuito, sobrecarga e temperaturas extremas, proporcionando maior segurança e praticidade para o usuário.

Funcionalidades:

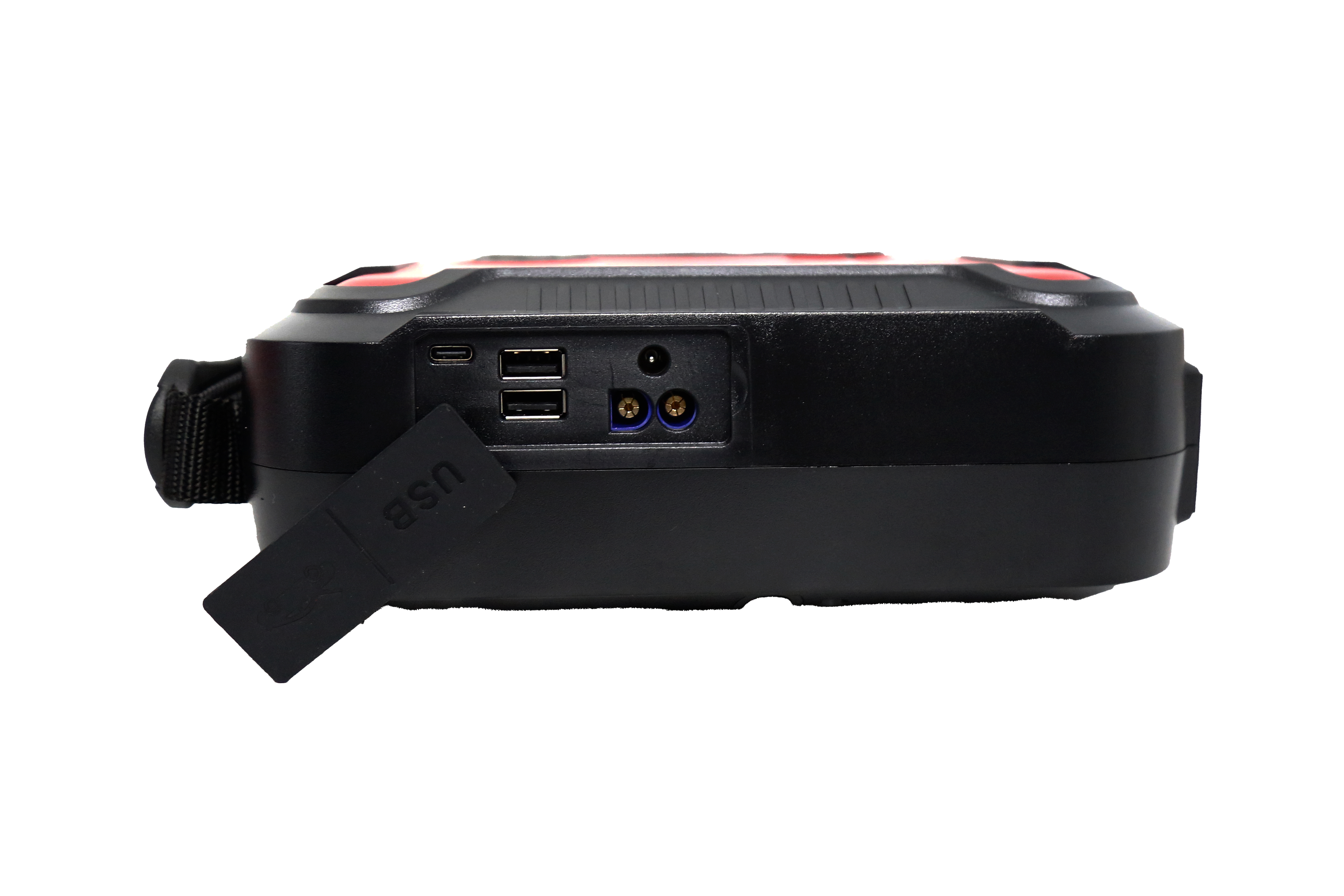

1. Saída USB para Recarga de Eletrônicos:

   • Conecte seus dispositivos (smartphones, tablets, etc.) na saída USB do APF-600.

   • Pressione o botão ON/OFF para ligar/desligar a saída USB.

2. Auxílio na Partida de Veículos:

   • O APF-600 é compatível com veículos de 12V.

   • Para melhor desempenho na função de partida, certifique-se de que ao menos 3 LEDs indicadores (75%) estejam acesos.

   • Conecte o conector EC5 do cabo inteligente no APF-600 e observe os LEDs alternando entre verde e vermelho, sinalizando que está pronto para o uso.

   • Conecte as garras vermelha (+) e preta (-) aos terminais positivo e negativo da bateria do veículo, respectivamente.

   • Se as garras estiverem invertidas, o LED vermelho acenderá junto a um alerta sonoro.

3. Botão de Partida (START):

   • Caso a bateria do veículo esteja muito baixa, pressione o botão START no cabo inteligente por 3 segundos. Isso desativará a proteção contra curto-circuito e ligação invertida, permitindo a utilização máxima de potência.

Cuidados e Manutenção:

• Armazenamento: Mantenha o APF-600 em local seco, longe de fontes de calor ou luz solar direta. A temperatura operacional do produto é de -20°C a 60°C.

• Carregamento: Para aumentar a vida útil, recomenda-se carregar o produto a cada 6 meses, mesmo que não esteja em uso.

• Carregamento Inicial: Realize o carregamento antes da primeira utilização para garantir a performance ideal.

Conteúdo da Embalagem:

• 1 Auxiliar de partida

• 1 Cabo inteligente para auxílio de partida

• 1 Cabo de carregamento 3 em 1 (entrada USB tipo A, saída: Tipo C, Micro USB, Lightning)

• 1 Carregador de rede

• 1 Manual do usuário

Manual Geral APF-800

Saída USB para recarga de eletrônicos:

• Conecte o produto ao seu dispositivo eletrônico (por exemplo, smartphones ou tablets).

• Pressione o botão ON/OFF para ligar/desligar a saída USB.

Auxiliando na partida do motor:

• Este produto é projetado para veículos de 12 volts.

• Limpe os terminais da bateria, se necessário, para uma melhor condução de corrente.

• Para um maior desempenho da função auxiliar de partida, certifique-se de que pelo menos 3 LEDs indicadores (75%) estejam acesos.

• Insira o conector EC5 do cabo inteligente no auxiliar de partida. O LED indicador verde e vermelho no cabo começará a alternar as cores, indicando que está pronto para o uso.

• Conecte o cabo vermelho ao terminal positivo (+) da bateria do carro e conecte a garra preta ao terminal negativo (-) da bateria do veículo.

• Quando os LEDs verde e vermelho estiverem piscando alternadamente, dê a partida no veículo.

• Caso as garras estejam conectadas de forma invertida, o LED vermelho acenderá, acompanhado de um alerta sonoro. Nesse caso, corrija a ligação.

Cuidado e manutenção:

• Armazene o produto em local livre de calor e fora da exposição direta ao sol. A temperatura operacional deste produto é de -20°C a 60°C.

• Armazene sempre o produto com a carga completa.

• Para aumentar a vida útil, recarregue a bateria do APF-800 a cada 6 meses, mesmo sem uso.

ATENÇÃO: Se a bateria do veículo estiver com carga muito baixa, pressione o botão START do cabo inteligente, conforme a descrição no item 11 no manual de download abaixo.

Manual Geral APF-1200A

Saída USB para recarga de eletrônicos:

• Conecte o produto ao seu dispositivo eletrônico (por exemplo, smartphones ou tablets).

• Pressione o botão ON/OFF para ligar/desligar a saída USB.

Auxiliando na partida do motor:

• Este produto é projetado para veículos de 12 volts.

• Limpe os terminais da bateria, se necessário, para uma melhor condução de corrente.

• Para maior desempenho na função auxiliar de partida, certifique-se de que pelo menos 3 LEDs indicadores (75%) estejam acesos.

• Insira o conector EC5 do cabo inteligente no auxiliar de partida. O LED indicador verde e vermelho no cabo começará a alternar as cores, indicando que está pronto para o uso.

• Conecte o cabo vermelho ao terminal positivo (+) da bateria do carro e conecte a garra preta ao terminal negativo (-) da bateria do veículo.

• Quando os LEDs verde e vermelho estiverem piscando alternadamente, dê a partida no veículo.

• Caso as garras estejam conectadas de forma invertida, o LED vermelho acenderá, acompanhado de um alerta sonoro. Nesse caso, corrija a ligação.

ATENÇÃO: Se a bateria do veículo estiver com carga muito baixa, pressione o botão START do cabo inteligente, conforme a descrição no item 12.

Cuidado e manutenção:

• Armazene o produto em local livre de calor e fora da exposição direta ao sol. A temperatura operacional deste produto é de -20°C a 60°C.

• Armazene sempre o produto com a carga completa.

• Para aumentar a vida útil, recarregue a bateria do APF-1200A a cada 6 meses, mesmo sem uso.

MANUAL DO USUÁRIO - APF-1200C

1. APRESENTAÇÃO

Parabéns pela aquisição do APF-1200C, um produto inovador com tecnologia avançada 4 em 1: auxiliar de partida, compressor de ar, lanterna LED e carregador USB. O APF-1200C oferece mais tranquilidade e segurança com sistemas de proteção presentes nos nossos carregadores inteligentes Flach, garantindo fácil utilização. Aproveite seu novo super produto!

2. CONTEÚDO DA EMBALAGEM

• 1 Auxiliar de partida com compressor de ar

• 1 Cabo inteligente para auxílio na partida do veículo

• 1 Cabo de carregamento 3 em 1 (entrada USB tipo A – Saída: Tipo C, Micro USB e Lightning)

• 1 Carregador de rede

• 3 Bicos conectores para mangueira do compressor

• 1 Manual do usuário

• 1 Estojo

CUIDADOS E MANUTENÇÃO

• Armazene o produto em local livre de calor e fora da exposição direta ao sol.

• A temperatura operacional deste produto varia de -20°C a 60°C.

• Recarregue a bateria do APF-1200C a cada 6 meses, mesmo sem uso.

• Para aumentar a vida útil, recarregue a bateria após cada utilização.

3. FUNÇÕES E OPERAÇÃO

3.1. Chave Liga/Desliga Compressor

• Função: Liga ou desliga o compressor de ar.

3.2. Display

• Função: Mostra o nível de carga da bateria e modos da pressão do compressor.

3.3. Botão "+"

• Função: Aumenta a pressão de saída do compressor.

3.4. Botão "LED"

• Função: Liga/desliga a lanterna. Pressione por 3 segundos para acender a luz. Pressione novamente para alternar entre os modos (branca, SOS branca, vermelha, SOS vermelha).

3.5. Botão "-"

• Função: Diminui a pressão de saída do compressor.

3.6. Botão "ON/OFF"

• Função: Pressione para ligar/desligar a saída USB ou verificar o nível de carga. Pressione e segure para desligar o dispositivo.

3.7. Botão "M" (Unidade de Medida)

• Função: Seleciona a unidade de medida do compressor (PSI, BAR, KPA, kg/cm²).

3.8. Mangueira de Ar

• Função: Válvula conectora para pneus e bicos adaptadores.

3.9. Saídas USB

• Função: Carregue dispositivos com 5V/3A, 9V/2A, 12V/1,5A.

3.10. Entrada USB Tipo C

• Função: Para recarregar a bateria do APF-1200C.

3.11. Saída DC

• Função: Saída para ligar equipamentos (15V/8A).

3.12. Porta de Saída EC5 (Macho)

• Função: Conexão para o cabo inteligente de auxílio na partida do veículo.

3.13. LED Indicador

• Função: Indica o funcionamento do cabo inteligente.

3.14. Botão "START"

• Função: Usado quando a bateria do veículo está muito fraca para dar partida, verifique detalhes no manual de download abaixo.

MANUAL DO CONVERSOR DE TENSÃO DC/DC

APRESENTAÇÃO

Parabéns! Você acaba de adquirir um produto inovador com tecnologia avançada capaz de converter a tensão DC 24V para DC 12V. Este conversor pode ser amplamente utilizado em todos os tipos de aparelhos elétricos cuja classificação de tensão seja DC 12V.

Observações Importantes:

1. Este produto não se destina à utilização por pessoas (inclusive crianças) com capacidade física, sensorial ou mental reduzida, ou por pessoas sem experiência ou conhecimento, a menos que tenham recebido instruções para a utilização do aparelho ou estejam sob supervisão de uma pessoa responsável pela segurança. Recomenda-se que as crianças sejam vigiadas para assegurar que não estejam brincando com o aparelho.

2. Este aparelho contém classe de proteção IPX0. Produto destinado ao uso interno, protegido de sol, chuva e umidade. Mantenha em local seco e ventilado. É próprio para operação em temperaturas entre -0°C e 50°C. Após uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos suscetíveis ao calor afastados do conversor.

3. Certifique-se de que a tensão da bateria é compatível com a entrada do conversor. Nunca ligue a saída do conector diretamente na bateria.

4. Desligue o conversor antes de fazer ou remover a conexão com a bateria. Aviso: Gases explosivos podem ser gerados pela bateria. Evite faíscas e chamas. Garanta ventilação adequada durante o carregamento. A bateria deve ser colocada em área bem ventilada.

5. Limpe o polo da bateria, se necessário, antes de conectar os cabos do conversor.

6. Nunca tente fazer manutenção do produto. Em caso de defeitos, procure um técnico ou pessoa autorizada.

7. Certifique-se de que a tensão e a potência dos equipamentos ligados ao conversor estão dentro do escopo rotulado no conversor.

8. Ao conectar a bateria ao conversor, utilize sempre o cabo que acompanha o produto. Cabos não adequados podem causar perda de eficiência no funcionamento.

INSTALAÇÃO E OPERAÇÃO

1. Conecte a entrada do conversor DC 24V com a bateria de 24V.
   Observação: Caso precise aumentar o comprimento dos cabos, dimensione a bitola de acordo com a potência do conversor.

2. Instale o fusível de proteção no cabo vermelho da entrada DC 24V do conversor antes de ligar à bateria.

3. Conecte corretamente os cabos na bateria:

   • O cabo vermelho no polo positivo (+)

   • O cabo preto no polo negativo (-)

4. Conecte a saída DC 12V do conversor aos equipamentos elétricos de 12V a serem utilizados.

5. Verifique a potência dos equipamentos conectados, garantindo que esteja abaixo da potência nominal do conversor.

6. Ligue o conversor e, em seguida, os equipamentos já conectados à saída do conversor DC 12V.

CUIDADOS DURANTE A OPERAÇÃO

1. Ligue os equipamentos no conversor um a um e preferencialmente com eles desligados.

2. O conversor possui proteção que desliga automaticamente em caso de sobrecarga, tensão baixa, tensão alta ou alta temperatura.

3. O conversor emitirá um alarme sonoro quando a bateria estiver descarregada ou quando houver sobreaquecimento.
   Em caso de sobreaquecimento, certifique-se de que as cargas não ultrapassam a potência nominal e que o conversor está instalado em um local ventilado.

4. Caso o conversor não esteja funcionando corretamente, verifique com um multímetro a continuidade do fusível (se disponível).

5. Se o fusível estiver queimado, realize a troca por outro com as mesmas especificações de corrente.

MANUAL DO CONVERSOR DE TENSÃO DC/DC

APRESENTAÇÃO

Parabéns! Você acaba de adquirir um produto inovador com tecnologia avançada capaz de converter a tensão DC 24V para DC 12V. Este conversor pode ser amplamente utilizado em todos os tipos de aparelhos elétricos cuja classificação de tensão seja DC 12V.

Observações Importantes:

1. Este produto não se destina à utilização por pessoas (inclusive crianças) com capacidade física, sensorial ou mental reduzida, ou por pessoas sem experiência ou conhecimento, a menos que tenham recebido instruções para a utilização do aparelho ou estejam sob supervisão de uma pessoa responsável pela segurança. Recomenda-se que as crianças sejam vigiadas para assegurar que não estejam brincando com o aparelho.

2. Este aparelho contém classe de proteção IPX0. Produto destinado ao uso interno, protegido de sol, chuva e umidade. Mantenha em local seco e ventilado. É próprio para operação em temperaturas entre -0°C e 50°C. Após uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos suscetíveis ao calor afastados do conversor.

3. Certifique-se de que a tensão da bateria é compatível com a entrada do conversor. Nunca ligue a saída do conector diretamente na bateria.

4. Desligue o conversor antes de fazer ou remover a conexão com a bateria. Aviso: Gases explosivos podem ser gerados pela bateria. Evite faíscas e chamas. Garanta ventilação adequada durante o carregamento. A bateria deve ser colocada em área bem ventilada.

5. Limpe o polo da bateria, se necessário, antes de conectar os cabos do conversor.

6. Nunca tente fazer manutenção do produto. Em caso de defeitos, procure um técnico ou pessoa autorizada.

7. Certifique-se de que a tensão e a potência dos equipamentos ligados ao conversor estão dentro do escopo rotulado no conversor.

8. Ao conectar a bateria ao conversor, utilize sempre o cabo que acompanha o produto. Cabos não adequados podem causar perda de eficiência no funcionamento.

INSTALAÇÃO E OPERAÇÃO

1. Conecte a entrada do conversor DC 24V com a bateria de 24V.
   Observação: Caso precise aumentar o comprimento dos cabos, dimensione a bitola de acordo com a potência do conversor.

2. Instale o fusível de proteção no cabo vermelho da entrada DC 24V do conversor antes de ligar à bateria.

3. Conecte corretamente os cabos na bateria:

   • O cabo vermelho no polo positivo (+)

   • O cabo preto no polo negativo (-)

4. Conecte a saída DC 12V do conversor aos equipamentos elétricos de 12V a serem utilizados.

5. Verifique a potência dos equipamentos conectados, garantindo que esteja abaixo da potência nominal do conversor.

6. Ligue o conversor e, em seguida, os equipamentos já conectados à saída do conversor DC 12V.

CUIDADOS DURANTE A OPERAÇÃO

1. Ligue os equipamentos no conversor um a um e preferencialmente com eles desligados.

2. O conversor possui proteção que desliga automaticamente em caso de sobrecarga, tensão baixa, tensão alta ou alta temperatura.

3. O conversor emitirá um alarme sonoro quando a bateria estiver descarregada ou quando houver sobreaquecimento.
   Em caso de sobreaquecimento, certifique-se de que as cargas não ultrapassam a potência nominal e que o conversor está instalado em um local ventilado.

4. Caso o conversor não esteja funcionando corretamente, verifique com um multímetro a continuidade do fusível (se disponível).

5. Se o fusível estiver queimado, realize a troca por outro com as mesmas especificações de corrente.

MANUAL DO CONVERSOR DE TENSÃO DC/DC

APRESENTAÇÃO

Parabéns! Você acaba de adquirir um produto inovador com tecnologia avançada capaz de converter a tensão DC 24V para DC 12V. Este conversor pode ser amplamente utilizado em todos os tipos de aparelhos elétricos cuja classificação de tensão seja DC 12V.

Observações Importantes:

1. Este produto não se destina à utilização por pessoas (inclusive crianças) com capacidade física, sensorial ou mental reduzida, ou por pessoas sem experiência ou conhecimento, a menos que tenham recebido instruções para a utilização do aparelho ou estejam sob supervisão de uma pessoa responsável pela segurança. Recomenda-se que as crianças sejam vigiadas para assegurar que não estejam brincando com o aparelho.

2. Este aparelho contém classe de proteção IPX0. Produto destinado ao uso interno, protegido de sol, chuva e umidade. Mantenha em local seco e ventilado. É próprio para operação em temperaturas entre -0°C e 50°C. Após uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos suscetíveis ao calor afastados do conversor.

3. Certifique-se de que a tensão da bateria é compatível com a entrada do conversor. Nunca ligue a saída do conector diretamente na bateria.

4. Desligue o conversor antes de fazer ou remover a conexão com a bateria. Aviso: Gases explosivos podem ser gerados pela bateria. Evite faíscas e chamas. Garanta ventilação adequada durante o carregamento. A bateria deve ser colocada em área bem ventilada.

5. Limpe o polo da bateria, se necessário, antes de conectar os cabos do conversor.

6. Nunca tente fazer manutenção do produto. Em caso de defeitos, procure um técnico ou pessoa autorizada.

7. Certifique-se de que a tensão e a potência dos equipamentos ligados ao conversor estão dentro do escopo rotulado no conversor.

8. Ao conectar a bateria ao conversor, utilize sempre o cabo que acompanha o produto. Cabos não adequados podem causar perda de eficiência no funcionamento.

INSTALAÇÃO E OPERAÇÃO

1. Conecte a entrada do conversor DC 24V com a bateria de 24V.
   Observação: Caso precise aumentar o comprimento dos cabos, dimensione a bitola de acordo com a potência do conversor.

2. Instale o fusível de proteção no cabo vermelho da entrada DC 24V do conversor antes de ligar à bateria.

3. Conecte corretamente os cabos na bateria:

   • O cabo vermelho no polo positivo (+)

   • O cabo preto no polo negativo (-)

4. Conecte a saída DC 12V do conversor aos equipamentos elétricos de 12V a serem utilizados.

5. Verifique a potência dos equipamentos conectados, garantindo que esteja abaixo da potência nominal do conversor.

6. Ligue o conversor e, em seguida, os equipamentos já conectados à saída do conversor DC 12V.

CUIDADOS DURANTE A OPERAÇÃO

1. Ligue os equipamentos no conversor um a um e preferencialmente com eles desligados.

2. O conversor possui proteção que desliga automaticamente em caso de sobrecarga, tensão baixa, tensão alta ou alta temperatura.

3. O conversor emitirá um alarme sonoro quando a bateria estiver descarregada ou quando houver sobreaquecimento.
   Em caso de sobreaquecimento, certifique-se de que as cargas não ultrapassam a potência nominal e que o conversor está instalado em um local ventilado.

4. Caso o conversor não esteja funcionando corretamente, verifique com um multímetro a continuidade do fusível (se disponível).

5. Se o fusível estiver queimado, realize a troca por outro com as mesmas especificações de corrente.

MANUAL DO INVERSOR COM CARREGADOR DE BATERIA

APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto 2 em 1 (Inversor com Carregador de Bateria), que permite utilizar baterias para fornecer energia elétrica (127V ou 220V) em qualquer lugar. Além disso, o equipamento pode ser usado para recarregar suas baterias de forma segura quando conectado à rede elétrica.

Observações Importantes:

• Este produto não deve ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, a menos que recebam instruções ou estejam sob supervisão de uma pessoa responsável pela segurança.
• Recomenda-se que crianças sejam vigiadas para garantir que não brinquem com o aparelho.
• O aparelho contém classe de proteção IPX0 e é destinado ao uso interno, protegido de sol, chuva e umidade. Deve ser mantido em local seco e ventilado, com temperatura entre 0°C e 40°C.
• Durante o uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos sensíveis ao calor afastados do inversor.

INSTALAÇÃO E OPERAÇÃO

1. Verifique a tensão de operação do sistema:
   • Entrada: 12V, 24V ou 48V.
   • Saída: 127V ou 220V.
   • Certifique-se de que a potência dos equipamentos conectados não ultrapasse a capacidade do inversor.
2. Utilize sempre os Equipamentos de Proteção Individual (EPIs) indicados pelo fabricante da bateria ao manuseá-la.
3. Ao conectar a bateria ao inversor, siga os passos abaixo:
   • Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
   • Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Atenção: Respeite essa ordem para evitar riscos de acidentes.
4. Ligue o inversor através do botão LIGA/DESLIGA. O LED “CARGA INVERSOR” acenderá, indicando que há tensão na saída do inversor.
5. Utilize as tomadas de saída (127V ou 220V) para conectar seus equipamentos.
6. Para ativar a função carregador de baterias, conecte o cabo de alimentação fornecido à rede elétrica da concessionária, respeitando a tensão do inversor.

CUIDADOS DURANTE A OPERAÇÃO

• Nunca tente realizar a manutenção do inversor. Em caso de necessidade, procure um técnico autorizado.
• Ao utilizar o inversor em automóveis, desligue-o antes de dar a partida no motor para evitar danos devido à queda de tensão da bateria.
• Não utilize dispositivos de proteção (como disjuntores) nos cabos de conexão com a bateria, pois o inversor já possui proteção interna.
• Para aplicações com motores, verifique a corrente de pico necessária para o acionamento. Exemplo: Um refrigerador de 250W pode exigir até 2500W no momento da partida.
• O inversor possui proteções contra:
  • Sobrecarga: Desliga automaticamente caso a carga conectada ultrapasse sua potência nominal.
  • Superaquecimento: Caso ocorra, desligue o inversor e verifique a ventilação.
  • Tensão alta na bateria: Se ultrapassar o limite, o inversor desligará a saída de energia.
  • Tensão baixa na bateria: Um alarme sonoro alertará a necessidade de recarga.

DIMENSIONAMENTO DAS BATERIAS

• A capacidade de uso depende da amperagem da bateria e da potência dos equipamentos conectados.
• Fórmula: AMPER x TENSÃO = WATTS
  • Exemplo: Uma bateria de 100Ah a 12V fornece 1200W.
  • Se um equipamento consome 100W/h, a autonomia teórica seria de 12 horas, mas na prática pode ser menor devido a variáveis como saúde da bateria e eficiência do inversor.
• Para preservar a vida útil da bateria, recomenda-se não utilizá-la até a descarga total. Os inversores da Flach possuem um sistema de proteção que desliga o equipamento ao atingir 50% de carga da bateria.

MANUAL DO INVERSOR COM CARREGADOR DE BATERIA

APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto 2 em 1 (Inversor com Carregador de Bateria), que permite utilizar baterias para fornecer energia elétrica (127V ou 220V) em qualquer lugar. Além disso, o equipamento pode ser usado para recarregar suas baterias de forma segura quando conectado à rede elétrica.

Observações Importantes:

• Este produto não deve ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, a menos que recebam instruções ou estejam sob supervisão de uma pessoa responsável pela segurança.
• Recomenda-se que crianças sejam vigiadas para garantir que não brinquem com o aparelho.
• O aparelho contém classe de proteção IPX0 e é destinado ao uso interno, protegido de sol, chuva e umidade. Deve ser mantido em local seco e ventilado, com temperatura entre 0°C e 40°C.
• Durante o uso contínuo, a temperatura da superfície do gabinete pode aumentar. Mantenha objetos sensíveis ao calor afastados do inversor.

INSTALAÇÃO E OPERAÇÃO

1. Verifique a tensão de operação do sistema:
   • Entrada: 12V, 24V ou 48V.
   • Saída: 127V ou 220V.
   • Certifique-se de que a potência dos equipamentos conectados não ultrapasse a capacidade do inversor.
2. Utilize sempre os Equipamentos de Proteção Individual (EPIs) indicados pelo fabricante da bateria ao manuseá-la.
3. Ao conectar a bateria ao inversor, siga os passos abaixo:
   • Conecte o cabo vermelho no terminal positivo (+) do inversor e no polo positivo (+) da bateria.
   • Conecte o cabo preto no terminal negativo (-) do inversor e no polo negativo (-) da bateria.
   • Atenção: Respeite essa ordem para evitar riscos de acidentes.
4. Ligue o inversor através do botão LIGA/DESLIGA. O LED “CARGA INVERSOR” acenderá, indicando que há tensão na saída do inversor.
5. Utilize as tomadas de saída (127V ou 220V) para conectar seus equipamentos.
6. Para ativar a função carregador de baterias, conecte o cabo de alimentação fornecido à rede elétrica da concessionária, respeitando a tensão do inversor.

CUIDADOS DURANTE A OPERAÇÃO

• Nunca tente realizar a manutenção do inversor. Em caso de necessidade, procure um técnico autorizado.
• Ao utilizar o inversor em automóveis, desligue-o antes de dar a partida no motor para evitar danos devido à queda de tensão da bateria.
• Não utilize dispositivos de proteção (como disjuntores) nos cabos de conexão com a bateria, pois o inversor já possui proteção interna.
• Para aplicações com motores, verifique a corrente de pico necessária para o acionamento. Exemplo: Um refrigerador de 250W pode exigir até 2500W no momento da partida.
• O inversor possui proteções contra:
  • Sobrecarga: Desliga automaticamente caso a carga conectada ultrapasse sua potência nominal.
  • Superaquecimento: Caso ocorra, desligue o inversor e verifique a ventilação.
  • Tensão alta na bateria: Se ultrapassar o limite, o inversor desligará a saída de energia.
  • Tensão baixa na bateria: Um alarme sonoro alertará a necessidade de recarga.

DIMENSIONAMENTO DAS BATERIAS

• A capacidade de uso depende da amperagem da bateria e da potência dos equipamentos conectados.
• Fórmula: AMPER x TENSÃO = WATTS
  • Exemplo: Uma bateria de 100Ah a 12V fornece 1200W.
  • Se um equipamento consome 100W/h, a autonomia teórica seria de 12 horas, mas na prática pode ser menor devido a variáveis como saúde da bateria e eficiência do inversor.
• Para preservar a vida útil da bateria, recomenda-se não utilizá-la até a descarga total. Os inversores da Flach possuem um sistema de proteção que desliga o equipamento ao atingir 50% de carga da bateria.
